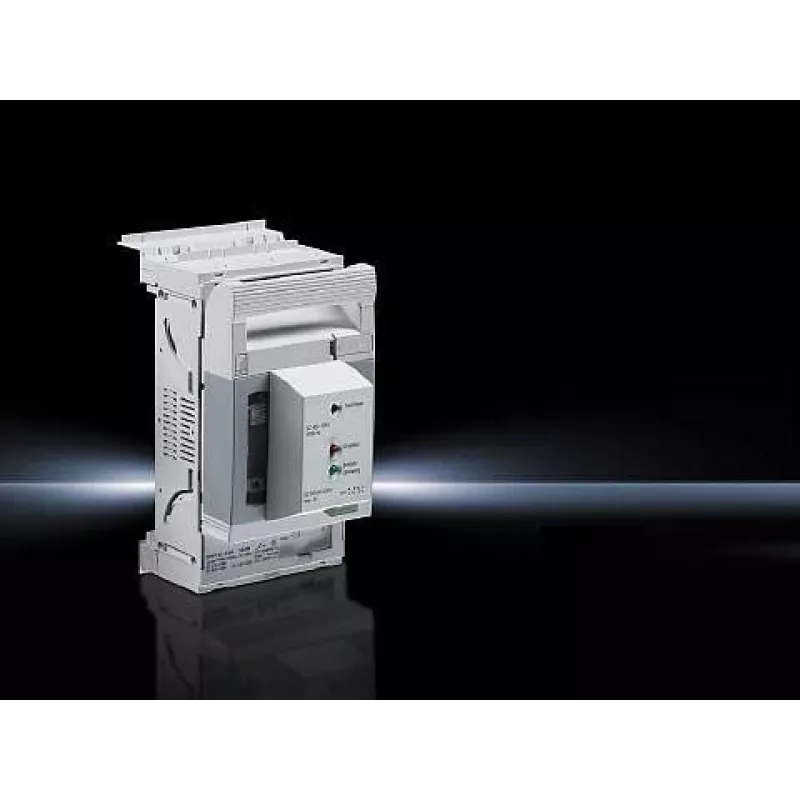

Rittal SV 9343.020 NH00 Sicherungslasttrennschalter 160 A 3-polig 690 V AC

Sicherungslasttrennschalter für NH00-Sicherungseinsätze, bemessen für 160 A bei 690 V AC, bietet sicheres Lastschalten und Trennen in kompakter 3-poliger Bauform. Die robuste Konstruktion mit Schraubklemmen und Bodenmontage eignet sich für industrielle Energieverteilung, während die IP20-Frontabdeckung vor versehentlicher Berührung schützt.

Vorteile

Der Rittal SV 9343.020 kombiniert hohes Schaltvermögen mit zuverlässigem Betrieb. Das Polyamidgehäuse in RAL 7035 Grau ist schlagfest und bietet Isolierung bis 1000 V. Der Lasttrennschalter nimmt flexible Leiter bis 70 mm² und starre bis 95 mm² auf, was vielseitige Verdrahtung gewährleistet. Die Stoßspannungsfestigkeit von 8 kV und das Kurzschlussausschaltvermögen von 50 kA (mit geeigneten Sicherungen) machen ihn für anspruchsvolle Netze geeignet.

Geeignet für

• Industrielle Schaltschränke und Motorsteuerzentren
• Energieverteilungstafeln, die NH00-Sicherungsschutz erfordern
• Stromschienensysteme mit 60 mm Abstand
• Anwendungen, die sichtbare Trennung und sicheren Sicherungswechsel erfordern

Hauptspezifikationen

• Sicherungsgröße: NH00
• Polzahl: 3
• Bemessungsbetriebsstrom: 160 A
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsisolationsspannung: 1000 V
• Bemessungsstoßspannungsfestigkeit: 8 kV
• Bemessungskurzschlussausschaltvermögen: 50 kA (mit Sicherungen)
• Anschluss: Schraubklemmen
• Leiterquerschnitt: 2,5–70 mm² (flexibel), 2,5–95 mm² (starr)
• Schutzart: IP20 (Frontseite mit Abdeckung)
• Betriebstemperatur: -20 °C bis +55 °C
• Material: Polyamid, Farbe Grau RAL 7035

Empfehlungen

Für optimale Leistung mit NH00-Sicherungseinsätzen bis 160 A kombinieren und korrektes Drehmoment an den Schraubverbindungen sicherstellen. Auf einer ebenen Fläche oder einem 60-mm-Stromschienensystem montieren und stets die Frontabdeckung verwenden, um den IP20-Schutz aufrechtzuerhalten. Kurzschlusskoordination mit vorgeschalteten Schutzgeräten überprüfen.
