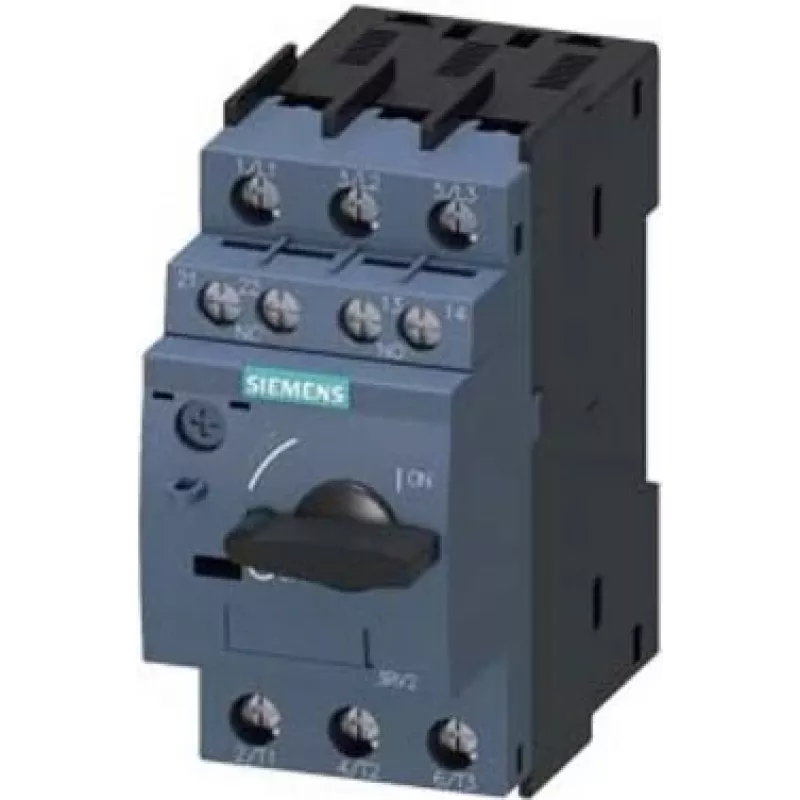

SIEMENS SIRIUS 3RV2 Motorschutzschalter, 0,18-0,25A, 3-polig, Klasse 10, Schraubklemmen, 3RV20110CA15

Ein kompakter Motorschutzschalter, der sich durch einen festen magnetischen Kurzschlussauslöser bei 3,3 A und einen thermischen Überlastbereich von 0,18 bis 0,25 A auszeichnet. Die SIRIUS 3RV2-Serie bietet zuverlässigen Schutz für kleine Wechselstrommotoren in industriellen Schaltschränken und kombiniert präzise Auslöseeinstellungen mit einer platzsparenden S00-Baugröße.

Highlights

• Einstellbarer thermischer Überlastauslöser: 0,18–0,25 A
• Fester magnetischer Kurzschlussauslöser: 3,3 A
• Hohes Schaltvermögen: 100 kA bei 400 V AC
• 3-polige Ausführung mit Schraubklemmen für sichere Verdrahtung
• Auslösecharakteristik Klasse 10 für normales Motoranlaufen
• Montage auf Standard-35-mm-DIN-Schiene oder Schraubbefestigung
• IP20 Fingersicherheit

Im täglichen Einsatz

Der 3RV20110CA15 sitzt direkt im Motorabzweig und bietet sowohl Überlast- als auch Kurzschlussschutz, ohne dass separate Sicherungen erforderlich sind. Sein thermischer Auslöser reagiert auf anhaltende Überströme, während der magnetische Auslöser hochliegende Fehler sofort beseitigt. Der Einstellknopf ermöglicht eine Feinabstimmung innerhalb des Bereichs von 0,18–0,25 A, wodurch der Motor geschützt wird, ohne dass es während des normalen Einschaltstroms zu unerwünschten Auslösungen kommt. Die Schraubklemmen nehmen starre oder flexible Leiter auf, und die klare Schaltzustandsanzeige vereinfacht die Fehlersuche in der Fabrikhalle.

Technische Daten

• Marke: SIEMENS
• Modell: 3RV20110CA15
• MPN: 3RV20110CA15
• EAN: 4011209840874
• Produkttyp: Motorschutzschalter
• Serie: SIRIUS 3RV2
• Größe: S00
• Bemessungsbetriebsstrom (Ie): 0,18–0,25 A
• Einstellbarer Strombereich (Ir): 0,18–0,25 A
• Kurzschlussauslöser (N-Auslöser): 3,3 A fest
• Kurzschluss-Schaltvermögen (Icu): 100 kA bei 400 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Polzahl: 3
• Auslöseklasse: CLASS 10
• Anschlussart: Schraubklemme
• Montageart: DIN-Schiene / Schraubbefestigung
• Betriebstemperatur: -20 bis +60 °C
• Schutzart: IP20
• Schaltvermögen: Standard
• Überlastauslöser: Thermisch (einstellbar)
• Kurzschlussauslöser: Magnetisch (fest)
• Geeignet für: Wechselstrommotoren
• Elektrische Lebensdauer: 100.000 Schaltspiele

Abschließende Anmerkung

Der 3RV20110CA15 wurde für zuverlässigen Motorschutz in kompakten Installationen entwickelt und bietet präzise Einstellung sowie hohe Fehlerbeseitigungsfähigkeit in einem DIN-schienenmontierbaren Gehäuse.
