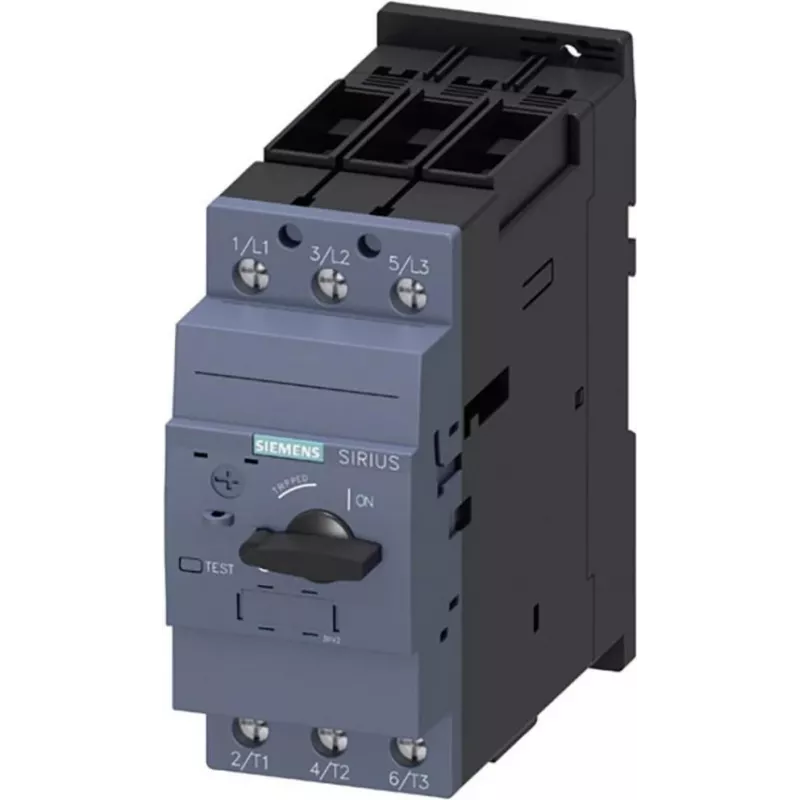

SIEMENS SIRIUS 3RV2031-4WA10 Motorschutzschalter, 2,2-3,2 A, Klasse 10, 690 V AC, 3-polig, Schraubklemme

Motorstromkreise erfordern zuverlässigen Schutz vor Überlast und Kurzschluss, um kostspielige Ausfallzeiten und Geräteschäden zu vermeiden. Der SIEMENS SIRIUS 3RV2031-4WA10 Motorschutzschalter bietet genau das und kombiniert thermische und magnetische Auslöser in einem kompakten S0-Gehäuse für zuverlässigen Schutz von Drehstrommotoren bis 690 V AC.

Für wen ist es geeignet

Dieses Gerät ist für Schaltschrankbauer, Wartungstechniker und Maschinenhersteller konzipiert, die eine robuste, platzsparende Motorabschaltung benötigen. Es eignet sich für industrielle Umgebungen, in denen Motoren häufig gestartet und gestoppt werden, wie z. B. Förderbänder, Pumpen, Lüfter und Werkzeugmaschinen.

Hauptmerkmale

• Einstellbarer thermischer Überlastauslöser von 2,2 A bis 3,2 A für präzisen Motorschutz.
• Fester magnetischer Kurzschlussauslöser bei 42 A für schnelle Fehlerbeseitigung.
• Auslösecharakteristik Klasse 10 gewährleistet schnelle Reaktion auf Überlastungen bei gleichzeitig normalem Motoranlauf.
• 3-polige Ausführung mit Schraubklemmen für sichere, wartungsfreundliche Verdrahtung.
• Hohes Kurzschlussausschaltvermögen von 100 kA bei 400 V AC für anspruchsvolle Anwendungen.
• Kompakte Baugröße S0 spart Platz im Schaltschrank; DIN-Schienen- oder Schraubmontage für flexible Installation.
• IP20-Gehäuse (Klemmen IP00) geeignet für geschützte industrielle Umgebungen.

Technische Daten

• Produkttyp: Motorschutzschalter
• Baureihe: SIRIUS 3RV2
• Größe: S0
• Einstellbarer Strombereich: 2,2 - 3,2 A
• Kurzschlussauslöser: 42 A
• Bemessungsbetriebsspannung: max. 690 V AC
• Polzahl: 3
• Anschlussart: Schraubklemme
• Schutzart: IP20 (Klemmen IP00)
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Kurzschlussausschaltvermögen bei 400 V: 100 kA
• Überlastauslöser: thermisch
• Kurzschlussauslöser: magnetisch
• Umgebungstemperatur im Betrieb: -20 bis +60 °C
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 10.000.000 Schaltspiele

Tipps

Für optimalen Schutz stellen Sie den einstellbaren Stromwahlschalter auf den Nennstrom des Motors ein. Überprüfen Sie stets die Kurzschlusskoordination mit vorgeschalteten Geräten gemäß den örtlichen Vorschriften. Montieren Sie den Schutzschalter in einem gut belüfteten Gehäuse, um die Nennleistung zu erhalten.
