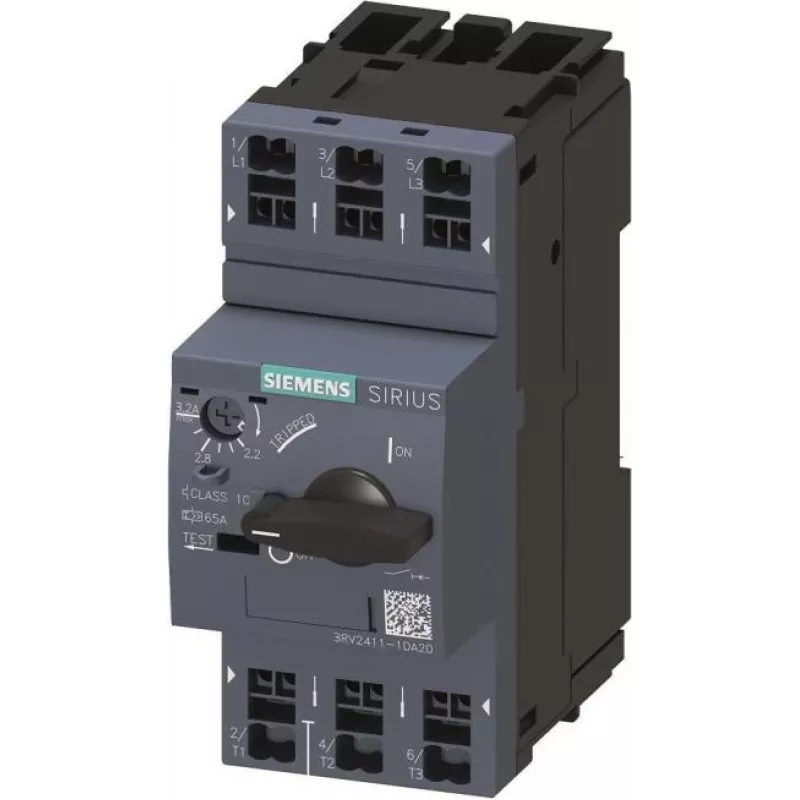

Siemens SIRIUS 3RV2 Leistungsschalter für Transformatorschutz, 3RV2411-1DA20, 2,2-3,2 A, 65 A

Der Siemens SIRIUS 3RV2 Leistungsschalter für Transformatorschutz, Modell 3RV2411-1DA20, ist ein leistungsstarkes 3-poliges Gerät zum Schutz von Transformatoren vor Überlast und Kurzschluss. Mit einem einstellbaren Überlastauslösebereich von 2,2-3,2 A und einem festen Kurzschlussauslöser von 65 A gewährleistet er zuverlässigen Schutz in industriellen Anwendungen. Die Baugröße S00 und Schraubanschlüsse ermöglichen die Montage auf DIN-Schiene oder Schraubbefestigung und bieten Flexibilität bei der Installation.

Vorteile

Dieser Leistungsschalter bietet einen präzisen Überlastschutz mit einstellbarer Einstellung, wodurch das Risiko von Fehlauslösungen reduziert und die Gerätesicherheit erhöht wird. Seine hohe Ausschaltleistung von 100 kA bei 400 V AC gewährleistet eine robuste Leistung unter Fehlerbedingungen. Das kompakte S00-Design spart Platz in Schaltschränken, und der IP20-Frontschutz erhöht die Bediensicherheit.

Geeignet für

• Transformatorschutz in industriellen Stromverteilungssystemen
• Motor Control Center und Schaltanlagen
• Anwendungen, die zuverlässigen Überlast- und Kurzschlussschutz erfordern

Wichtige technische Daten

• Produkttyp: Leistungsschalter für Transformatorschutz
• Serie: SIRIUS 3RV2
• Baugröße: S00
• Polzahl: 3-polig
• Einstellbereich Überlastauslöser (Ir): 2,2 - 3,2 A
• Kurzschlussauslöser (Ii): 65 A
• Bemessungsbetriebsstrom (Ie): 3,2 A (bei AC-3, 400 V)
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsgrenzkurzschlussausschaltvermögen (Icu) bei 400 V: 100 kA
• Bemessungsbetriebskurzschlussausschaltvermögen (Ics) bei 400 V: 100 kA
• Montageart: DIN-Schiene / Schraubbefestigung
• Anschlussart: Schraubanschlüsse
• Schutzart (IP): IP20 (Front), IP00 (Anschlüsse)
• Umgebungstemperatur (Betrieb): -20 bis +60 °C
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Schutzfunktion: Überlast, Kurzschluss
• Anwendung: Transformatorschutz

Empfehlungen

Für eine optimale Leistung stellen Sie die korrekte Koordination mit vorgeschalteten Schutzgeräten sicher. Überprüfen Sie, ob die gewählte Überlasteinstellung dem Nennstrom des Transformators entspricht. Dieses Gerät ist nicht für den Motorschutz vorgesehen; verwenden Sie für Motoranwendungen den entsprechenden SIRIUS 3RV2 Motorschutzschalter.
