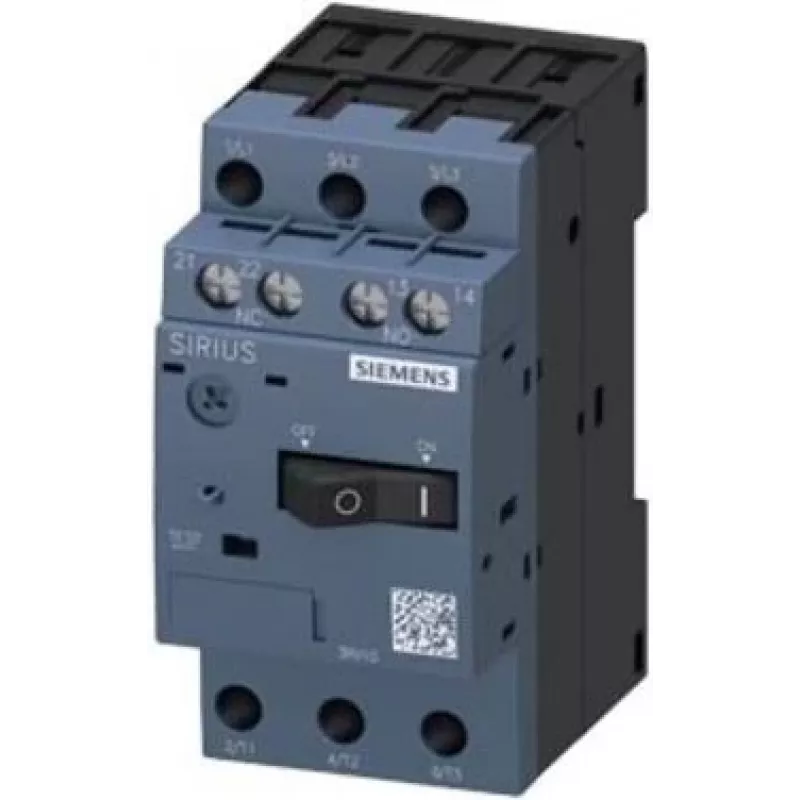

SIEMENS SIRIUS 3RV1011-1JA15 Motorschutzschalter, 3-polig, 7...10 A, 130 A Kurzschlussauslöser, S00, Schraubklemmen

Wenn ein Standard-Leitungsschutzschalter einfach auslöst und Sie im Unklaren lässt, springt der SIEMENS 3RV1011-1JA15 als wahrer Motorschutzspezialist ein. Dieses kompakte Gerät der Baugröße S00 kombiniert thermischen Überlast- und sofortigen Kurzschlussschutz in einer 3-poligen Einheit und schützt Ihre Motoren sowohl vor allmählicher Überhitzung als auch vor plötzlichen Fehlerströmen. Mit einem präzise einstellbaren thermischen Auslöser von 7 bis 10 A und einem festen magnetischen Auslöser bei 130 A bietet es genau den Schutz, den Ihre Anwendung erfordert – ohne Kompromisse, ohne Rätselraten.

Highlights

• Thermisch-magnetische Auslösecharakteristik für zuverlässigen Motorschutz
• Einstellbarer thermischer Überlastauslöser: 7...10 A
• Fester sofortiger Kurzschlussauslöser: 130 A
• Hohes Schaltvermögen: 100 kA bei 400 V AC
• Kompakte Baugröße S00 für platzsparende DIN-Schienen-Montage
• Schraubklemmen für sichere, wartungsfreundliche Verdrahtung
• Entspricht IEC 60947-2, IEC 60947-4-1, UL, CSA

Im täglichen Einsatz

Die Installation ist unkompliziert: Rasten Sie den Schutzschalter auf eine Standard-35-mm-DIN-Schiene oder montieren Sie ihn mit Schrauben, verbinden Sie Ihre drei Phasen und Motorkabel mit den klar gekennzeichneten Schraubklemmen und stellen Sie den thermischen Auslöser auf den Nennstrom Ihres Motors ein. Das IP20-Gehäuse ist für den Einsatz in geschlossenen Schaltschränken vorgesehen, wo es Ihren Motor Tag für Tag schützt. Die 100.000 elektrischen und mechanischen Schaltspiele bedeuten, dass der Schutzschalter viele Motoren überlebt, und sein weiter Betriebstemperaturbereich von -20 °C bis +60 °C eignet sich für anspruchsvolle industrielle Umgebungen.

Technische Daten

• Marke: SIEMENS
• Modell: 3RV1011-1JA15
• MPN: 3RV10111JA15
• EAN: 4011209381858
• Produkttyp: Motorschutzschalter
• Baugröße: S00
• Polzahl: 3
• Bemessungsbetriebsstrom (Ie): 10 A bei 400 V AC
• Einstellbereich thermischer Überlastauslöser: 7...10 A
• Einstellbereich sofortiger Kurzschlussauslöser: 130 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Kurzschluss-Schaltvermögen (Icu) bei 400 V AC: 100 kA
• Anschlussart: Schraubklemmen
• Montageart: DIN-Schiene / Schraubmontage
• Schutzart: IP20
• Betriebstemperaturbereich: -20 bis +60 °C
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 100.000 Schaltspiele
• Auslösecharakteristik: Thermisch-magnetisch
• Normen: IEC 60947-2, IEC 60947-4-1, UL, CSA

Abschließende Anmerkung

Der SIEMENS 3RV1011-1JA15 ist nicht nur ein Schutzschalter; er ist ein Präzisionsinstrument für den Motorschutz. Sein einstellbarer thermischer Auslöser und sein hohes Schaltvermögen machen ihn zu einer zuverlässigen Wahl für die industrielle Motorsteuerung, gestützt auf den Ruf von SIEMENS für Qualität und die Einhaltung internationaler Standards.
