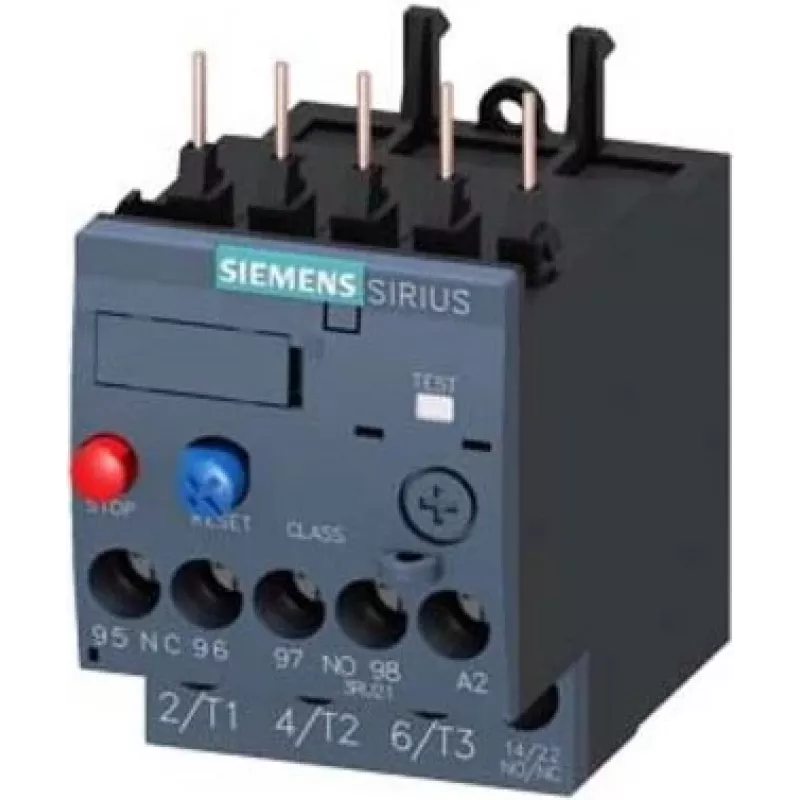

Siemens SIRIUS 3RU2116-1FB0 Thermisches Überlastrelais, 1,1-1,6 A, Klasse 10, S00, Schützmontage

In industriellen Schaltschränken zieht ein Motor aufgrund einer mechanischen Blockierung einen Strom über seiner Nennleistung; das thermische Überlastrelais Siemens 3RU2116-1FB0 erfasst die übermäßige Wärme und schaltet das Schütz ab, um Wicklungsschäden zu verhindern. Dieses SIRIUS-Relais ist ein kompaktes, dreipoliges Schutzgerät für Motoren bis 1,6 A, das für die Direktmontage auf Siemens-Schützen der Baugröße S00 ausgelegt ist. Sein thermischer Auslösemechanismus reagiert auf Überlastbedingungen gemäß Auslöseklasse 10, und der Stromeinstellknopf ist von 1,1 A bis 1,6 A einstellbar. Das Relais enthält einen Schließer und einen Öffner als Hilfskontakt für Steuersignale, und sowohl Haupt- als auch Hilfsstromkreis verwenden Schraubklemmen für eine sichere Verdrahtung. Ausgelegt für Betriebsspannungen bis 690 V AC und Isolationsspannung von 690 V, hält es Stoßspannungen bis 6 kV stand. Mit der Schutzart IP20 ist es für die Installation in geschlossenen elektrischen Schränken vorgesehen. Die Rückstellfunktion kann auf manuell oder automatisch eingestellt werden, was Flexibilität für verschiedene Betriebsstrategien bietet. Konform mit IEC 60947-4-1 und IEC 60947-5-1, arbeitet dieses Relais zuverlässig bei Umgebungstemperaturen von -20 °C bis +60 °C und kann zwischen -50 °C und +80 °C gelagert werden.

Wichtige Spezifikationen

• Stromeinstellbereich: 1,1 - 1,6 A
• Auslöseklasse: 10
• Größe: S00, Schützmontage
• Polzahl: 3
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Anschluss Haupt- und Hilfsstromkreis: Schraubklemmen
• Hilfskontakte: 1 S + 1 Ö
• Rückstellfunktion: Manuell/automatisch
• Überlastauslöseart: Thermisch
• Umgebungstemperatur Betrieb: -20 bis +60 °C
• Umgebungstemperatur Lagerung: -50 bis +80 °C
• Leistungsverlust: 7,2 W bei Nennstrom
• Kurzschlussschutz für Hilfsstromkreis: Sicherung 6 A gG/gN
• Normen: IEC 60947-4-1, IEC 60947-5-1

Warum dieses Produkt wählen

Dieses Relais bietet präzisen Motorschutz in einer kompakten S00-Bauform und ist ideal für beengte Schaltschränke. Seine thermische Überlastauslösung bietet zuverlässiges Auslösen für Motoren mit Nennströmen zwischen 1,1 A und 1,6 A, und der einstellbare Knopf ermöglicht die Feinabstimmung auf den Motorvollaststrom. Die manuelle/automatische Rückstellung gibt Ihnen Kontrolle über das Wiederanlaufverhalten nach einer Auslösung und erhöht die Betriebssicherheit. Mit Schraubklemmen und direkter Schützmontage ist die Installation einfach und sicher. Die Einhaltung internationaler Normen gewährleistet Kompatibilität und Leistung in anspruchsvollen industriellen Umgebungen.

Ideale Anwendungsfälle

• Schutz kleiner Drehstrommotoren in Fördersystemen, Pumpen und Ventilatoren
• Motorstarterkombinationen mit Siemens S00-Schützen
• Schaltschränke, die kompakte, DIN-schienenfreundliche Komponenten erfordern
• Anwendungen, die manuelle oder automatische Rückstellung nach Überlast benötigen
• Industriemaschinen mit häufigen Start- und Stoppzyklen

Gut zu wissen

Das Relais ist für den Einsatz in geschlossenen elektrischen Betriebsbereichen mit IP20-Schutz ausgelegt; es ist nicht für direkte Staub- oder Feuchtigkeitseinwirkung geeignet. Für den Kurzschlussschutz des Hilfsstromkreises verwenden Sie eine Sicherung mit 6 A gG/gN. Der thermische Auslösemechanismus arbeitet ohne externe Stromversorgung und nutzt die durch den Motorstrom erzeugte Wärme. Bei Montage auf einem Schütz verbinden sich die Hauptklemmen des Relais direkt mit dem Ausgang des Schützes, was die Verdrahtung vereinfacht. Stellen Sie stets sicher, dass der Motorvollaststrom innerhalb des Einstellbereichs des Relais liegt, um einen ordnungsgemäßen Schutz zu gewährleisten.
