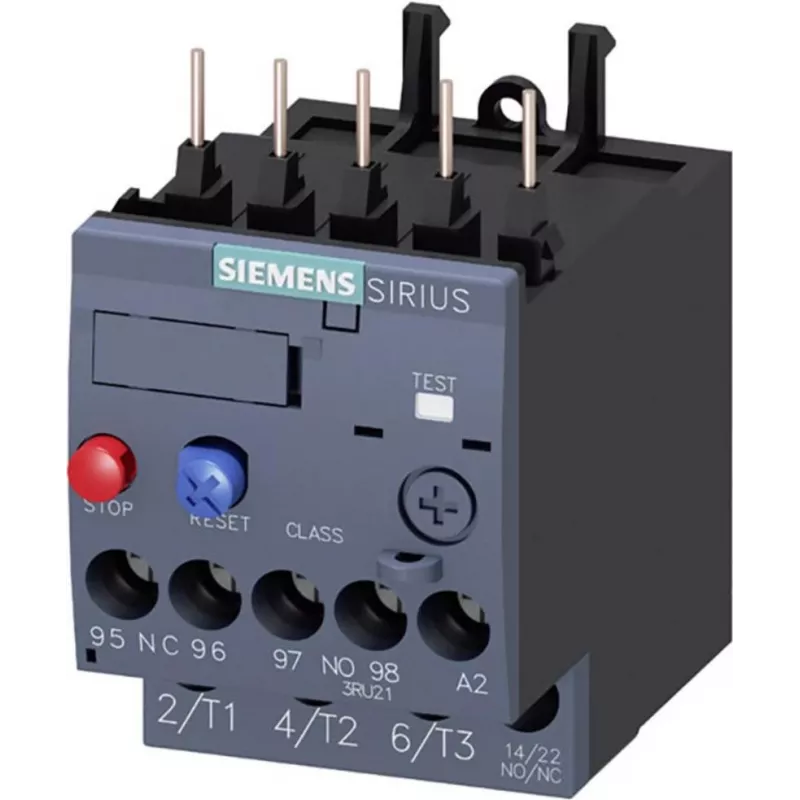

Siemens SIRIUS 3RU2116-1BB0 Thermisches Überlastrelais, 1,1-1,6 A, Klasse 10, Schraubklemmen

In einem geschäftigen Motorsteuerungszentrum benötigt ein Techniker eine zuverlässige Möglichkeit, einen kleinen Drehstrommotor vor Überlastungen und Phasenausfällen zu schützen. Das thermische Überlastrelais Siemens 3RU2116-1BB0 springt ein: Stellen Sie den Drehknopf auf den Volllaststrom des Motors zwischen 1,1 und 1,6 A ein, montieren Sie es direkt auf einem Schütz oder als eigenständige Einheit, und es wird innerhalb von Sekunden auslösen, wenn der Strom zu stark ansteigt. Seine kompakte Baugröße S00 passt in enge Schaltschränke, während die manuelle/automatische Rücksetzung und die Testfunktion die Inbetriebnahme unkompliziert machen.

Wichtige technische Daten

• Stromeinstellbereich: 1,1 – 1,6 A
• Baugröße S00, geeignet für Schützmontage oder eigenständige Installation
• 3-poliger Hauptstromkreis mit Schraubklemmen
• Hilfskontakte: 1 NO + 1 NC
• Überlastauslöseklasse: CLASS 10
• Phasenausfallempfindlichkeit: Ja
• Rücksetzfunktion: manuell / automatisch
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -20 bis +60 °C
• Leiterquerschnitt Hauptstromkreis: 0,5 – 4 mm² (massiv/feindrähtig)
• Leiterquerschnitt Hilfsstromkreis: 0,5 – 2,5 mm² (massiv/feindrähtig)
• Testfunktion: Ja
• Geeignete Motorleistung bei 400 V AC: 0,37 kW

Warum dieses Produkt wählen

Dieses Relais ist Teil der bewährten SIRIUS 3RU2-Serie, die für zuverlässigen thermischen Schutz in industriellen Umgebungen bekannt ist. Seine Phasenausfallempfindlichkeit schützt vor Einphasenlauf, einer häufigen Ursache für Motorverbrennung. Die Schraubklemmen akzeptieren eine breite Palette von Leiterquerschnitten, und die kompakte S00-Bauform spart Platz ohne Leistungseinbußen. Mit sowohl manueller als auch automatischer Rücksetzung können Sie die Reaktion an Ihre Anwendung anpassen.

Ideale Anwendungsfälle

• Schutz kleiner Drehstrommotoren in Förderanlagen, Pumpen, Ventilatoren und Werkzeugmaschinen
• Nachrüstung bestehender Motorstarter, bei denen ein kompaktes thermisches Relais benötigt wird
• Anwendungen, die Phasenausfallerkennung und Auslösecharakteristik der Klasse 10 erfordern
• Schaltschränke mit begrenztem Platz, in denen die Baugröße S00 unerlässlich ist

Gut zu wissen

Das Relais ist für die Verwendung mit Siemens SIRIUS Schützen der Baugröße S00 konzipiert, kann aber auch eigenständig mit entsprechendem Zubehör montiert werden. Die Testfunktion ermöglicht es Ihnen, eine Überlast zu simulieren und den Auslösemechanismus zu überprüfen, ohne tatsächlichen Laststrom anzulegen. Stellen Sie stets sicher, dass die Stromeinstellung mit dem Volllaststrom des Motors übereinstimmt, um Fehlauslösungen oder unzureichenden Schutz zu vermeiden.
