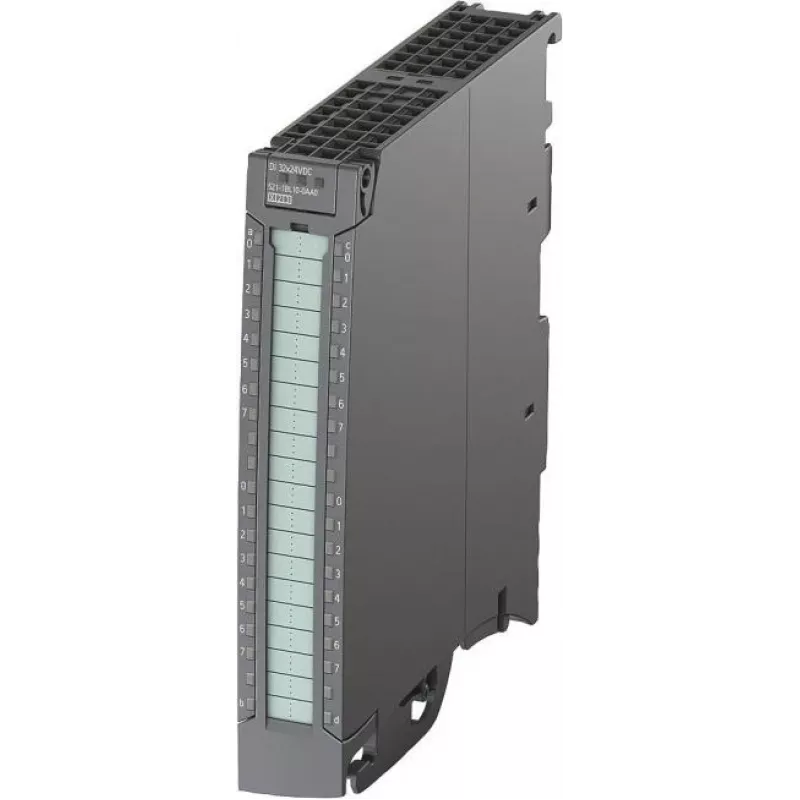

Siemens SIMATIC S7-1500 Digital Input Module DI 32x24VDC 6ES7521-1BL10-0AA0

Das Siemens SIMATIC S7-1500 Digital Input Module DI 32x24VDC (6ES7521-1BL10-0AA0) ist ein leistungsstarkes Digital-Eingabemodul für das Automatisierungssystem SIMATIC S7-1500. Es bietet 32 digitale Eingänge für 24-V-DC-Signale und ermöglicht eine zuverlässige und schnelle Signalerfassung für industrielle Steuerungsanwendungen.

Vorteile

Dieses Modul verfügt über einstellbare Eingangsverzögerungen von 0,05 ms bis 20 ms, was eine flexible Anpassung an verschiedene Signaltypen ermöglicht. Mit potenzialgetrennter Trennung zwischen Kanalgruppen und dem Rückwandbus wird eine robuste Signalintegrität und Störfestigkeit gewährleistet. Diagnosefunktionen wie Drahtbruch, Kurzschluss und Versorgungsspannungsüberwachung erhöhen die Systemzuverlässigkeit und vereinfachen die Fehlersuche.

Geeignet für

• Industrielle Automatisierungs- und Prozesssteuerungssysteme
• Maschinenbau und Fertigungslinien
• Gebäudeautomation und Infrastruktursteuerung
• Alle Anwendungen, die 32 digitale Eingänge mit 24-V-DC-Signalen erfordern

Wichtige technische Daten

• Modultyp: Digital-Eingabemodul
• Serie: SIMATIC S7-1500
• Anzahl der digitalen Eingänge: 32
• Eingangsspannung: 24 V DC
• Eingangsstrom (Signal '1'): 2,5 mA
• Eingangstyp: Sink/Source (Typ 3 nach IEC 61131-2)
• Eingangsverzögerung: 0,05 ms bis 20 ms (einstellbar)
• Potenzialtrennung: Ja, zwischen Kanälen in Gruppen von 16 und zum Rückwandbus
• Kanäle pro Gruppe: 16
• Leistungsaufnahme (intern): Max. 0,8 W
• Leistungsaufnahme (aus Laststromversorgung): Max. 100 mA (plus Eingangsstrom)
• Diagnosefunktionen: Drahtbruch, Kurzschluss, Versorgungsspannungsüberwachung
• Unterbrechungen: Ja, für Prozessalarme
• Frontstecker: Nicht im Lieferumfang enthalten, erfordert 40-poligen Frontstecker (Schraub- oder Push-in)
• Betriebstemperatur: 0 °C bis 60 °C (waagerechter Einbau)
• Schutzart: IP20
• Befestigungsart: DIN-Schiene
• Firmware-Update: Ja

Empfehlungen

Für optimale Leistung verwenden Sie eine kompatible SIMATIC S7-1500 CPU und einen 40-poligen Frontstecker (Schraub- oder Push-in-Typ). Stellen Sie eine ordnungsgemäße Erdung und Abschirmung gemäß den Siemens-Installationsrichtlinien sicher.
