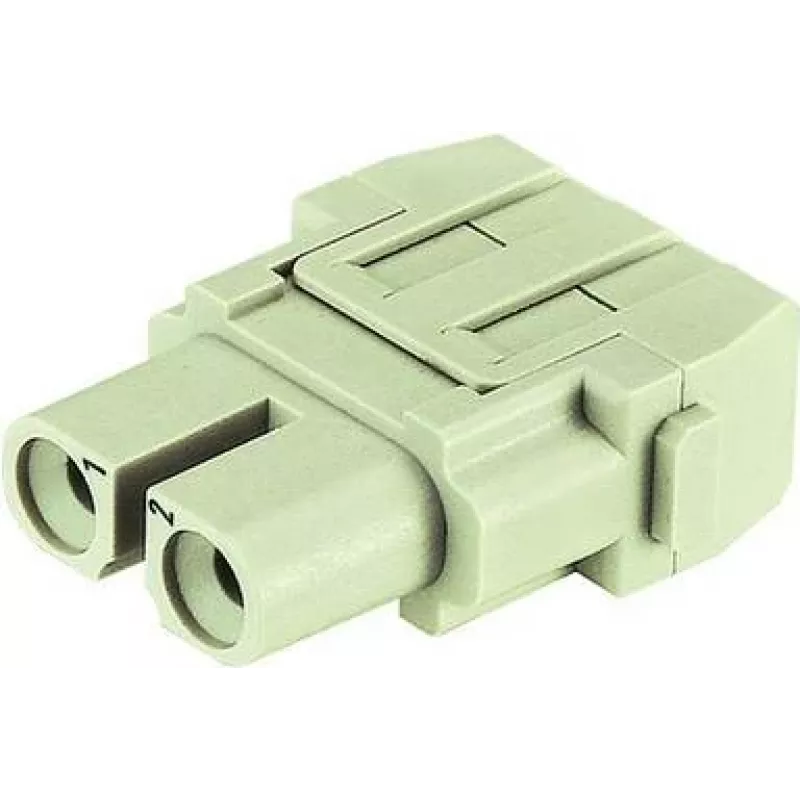

Crimp module female Harting 09140023102, rated 40 A, female crimp connector module

Das Harting Crimpmodul weiblich (Typ: Crimp-Buchseneinsatz) ist ein kompakter elektrischer Einsatz, der für zuverlässige Leiter-Steckverbinder-Anschlüsse mit einem Bemessungsstrom von 40 A ausgelegt ist. Es ist für den Einbau in kompatible Steckverbindergehäuse und Plattenmontageeinheiten vorgesehen, die in Industrieanlagen und elektronischen Systemen verwendet werden. Das Modul bietet einen stabilen weiblichen Kontakt für die Paarung mit männlichen Stiften oder Steckereinheiten und ist für Anwendungen gedacht, bei denen sichere Crimpverbindungen für Stromverteilung und Signalintegrität erforderlich sind.

Vorteile

Das Modul bietet eine zuverlässige Crimpanschlussmethode, die einen niedrigen Kontaktwiderstand und gleichbleibende elektrische Leistung unter typischen industriellen Bedingungen gewährleistet. Seine kompakte Bauweise ermöglicht die Integration in mehrpolige Steckverbinderbaugruppen, während die mechanische Stabilität das Risiko eines Kontaktverlusts bei Wartung oder Vibration verringert. Die Geometrie des weiblichen Kontakts ist für wiederholte Steckzyklen und zuverlässiges Eingreifen mit entsprechenden männlichen Kontakten optimiert.

Geeignet für

• Stromverteilung in Schaltschränken und industriellen Automatisierungsgeräten
• Ersatz oder Zusammenbau von mehrpoligen Steckverbindereinsätzen
• Verbindungen zwischen Kabeln und Panel- oder Gegensteckern in Maschinen
• Anwendungen, die Crimpanschlüsse mit einer Bemessung von bis zu 40 A erfordern

Technische Daten

• Bemessungsstrom: 40 A
• Kontaktart: weiblicher Crimpkontakt
• Montage: Einsatzmodul für kompatible Steckverbindergehäuse und -paneele
• Anschlussmethode: Crimpverbindung
• Verwendungszweck: industrielle und elektronische Geräte für Strom- und Signalverbindungen

Anwendung

Entfernen Sie die Isolierung des Leiters auf die vom Kontakthersteller angegebene Länge, führen Sie den Leiter in den Crimpbereich ein und crimpen Sie mit einem geeigneten Crimpwerkzeug, das auf die Kontaktgröße und den Leiterquerschnitt abgestimmt ist. Überprüfen Sie nach dem Crimpen die Crimpverbindung auf mechanische Festigkeit und ausreichende Isolationsabstände. Setzen Sie den gecrimpten Kontakt in das kompatible Steckverbindergehäuse oder das Panel-Modul ein, bis er einrastet, und stellen Sie beim Zusammenbau den korrekten Eingriff mit dem Gegenstecker sicher.

Empfehlungen

Verwenden Sie das Modul mit Leitungsquerschnitten und Crimpwerkzeugen, die für 40-A-Kontakte empfohlen werden, führen Sie regelmäßige Inspektionen in Umgebungen mit hohen Vibrationen oder Temperaturen durch und ersetzen Sie Kontakte, die Anzeichen von Abnutzung, Korrosion oder schlechter Passung aufweisen, um eine zuverlässige elektrische Leistung zu erhalten.
