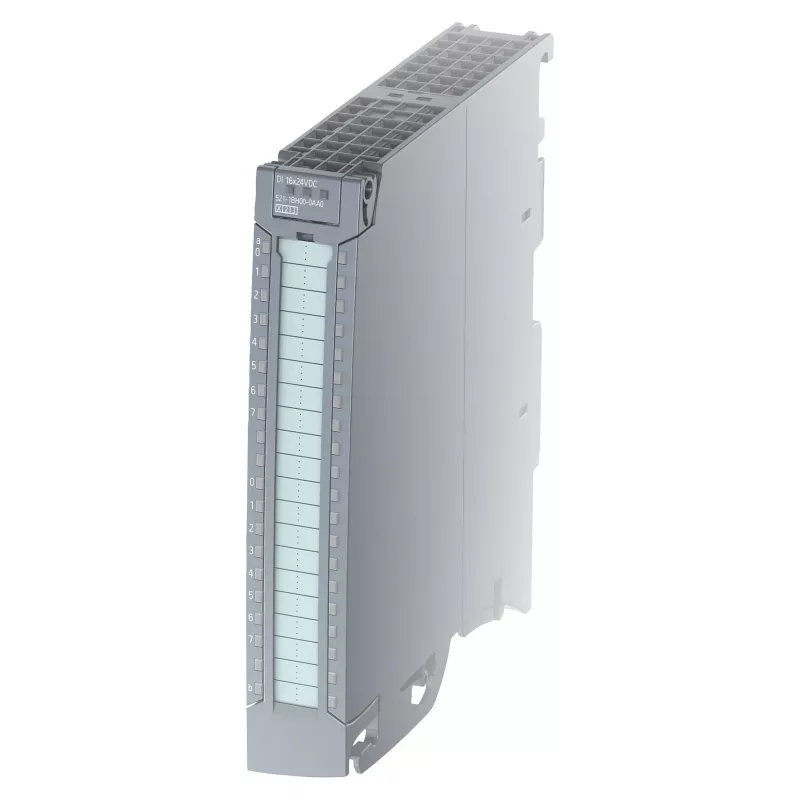

Siemens SIMATIC S7-1500 Digital Input Module DI 16 x 24V DC, 16 channels, Type 3, Diagnostics, Isochronous Mode

Das SIMATIC S7-1500 DI 16 x 24V DC Modul hebt sich von typischen Digitalinput-Modulen durch seine erweiterten Diagnosefunktionen, die Fähigkeit für isochronen Betrieb und das robuste Design für anspruchsvolle Automatisierungsumgebungen ab. Mit 16 Kanälen in kompakter Bauform liefert es zuverlässige Signalerfassung für 24V DC Sensoren und Schalter und gewährleistet präzise Steuerung in Hochgeschwindigkeitsanwendungen.

Highlights

• 16 digitale Eingänge, 24V DC, Typ 3 nach IEC 61131
• Unterstützung für isochronen Betrieb für deterministische Reaktionszeiten
• Integrierte Diagnose: Drahtbruch, Kurzschluss, Versorgungsspannungsüberwachung
• Statusanzeigen auf Kanalebene für schnelle Fehlersuche
• Verpolschutz und elektrische Trennung für erhöhte Sicherheit
• Firmware-Update-Fähigkeit für zukunftssicheren Betrieb

Im täglichen Einsatz

Für die SIMATIC S7-1500 Serie entwickelt, integriert sich dieses Modul nahtlos in Ihr Steuerungssystem und bietet eine schnelle Eingangsverzögerung von 3,2 ms und geringen Stromverbrauch. Der Frontstecker (nicht im Lieferumfang enthalten) ermöglicht flexible Verdrahtung, während die Schutzart IP20 für die Installation in Schaltschränken geeignet ist. Das Modul arbeitet zuverlässig bei horizontaler Montage von -25 bis +60 °C und bei vertikaler Montage bis +50 °C, was es für eine Vielzahl industrieller Umgebungen geeignet macht.

Technische Daten im Überblick

• Modultyp: Digitales Eingabemodul
• Produktserie: SIMATIC S7-1500
• Anzahl der digitalen Eingänge: 16
• Eingangsspannung: 24V DC
• Eingangstyp: Typ 3 (IEC 61131)
• Eingangsverzögerung: 3,2 ms
• Eingangsstrom (pro Kanal): Typ. 2,5 mA
• Gruppierung der Eingänge: 16 Kanäle in Gruppen von 16
• Geeignet für isochronen Betrieb: Ja
• Leistungsaufnahme (vom Rückwandbus): Max. 1,5 W
• Stromaufnahme (von L+): Max. 40 mA
• Frontstecker: Nicht enthalten (separat zu bestellen)
• Betriebstemperatur (horizontal): -25 bis +60 °C
• Betriebstemperatur (vertikal): -25 bis +50 °C
• Schutzart: IP20
• Diagnosefunktionen: Ja (Drahtbruch, Kurzschluss, Versorgungsspannungsüberwachung)
• Isolation: Ja (zwischen Kanälen, Rückwandbus, Lastspannung)
• Firmware-Update: Ja
• Statusanzeigen: Ja (für jeden Kanal und Diagnose)
• Verpolschutz: Ja

Abschließende Bemerkung

Wählen Sie das SIMATIC S7-1500 DI 16 x 24V DC Modul für zuverlässige, leistungsstarke digitale Eingangserfassung mit umfassender Diagnose, die minimale Ausfallzeiten und maximale Produktivität in Ihren Automatisierungsprojekten gewährleistet.
