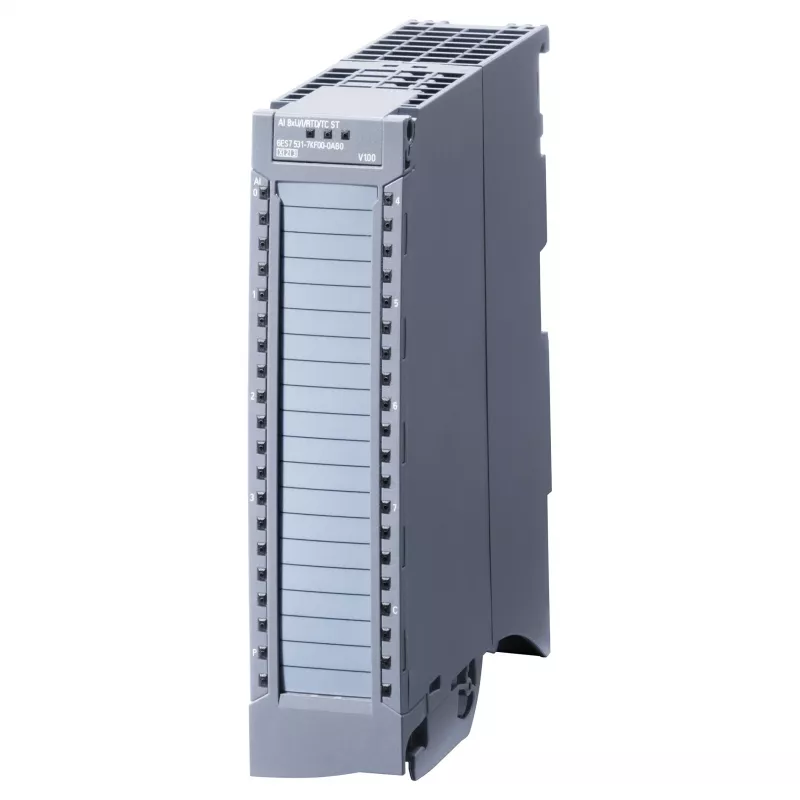

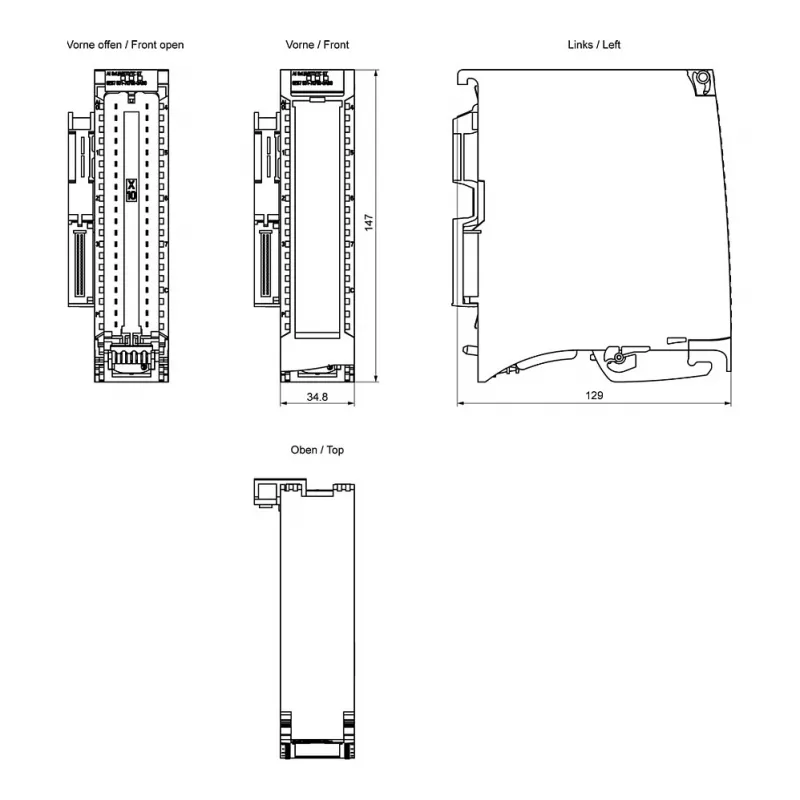

Siemens SIMATIC S7-1500 Analog-Eingabemodul AI 8xU/I/RTD/TC 16 Bit - 6ES7531-7KF00-0AB0

Das Siemens 6ES7531-7KF00-0AB0 ist ein hochdichtes Analog-Eingabemodul für die SIMATIC-S7-1500-Steuerungsfamilie. Es vereint acht Kanäle in einem einzigen Gerät, die jeweils für Spannungs-, Strom-, RTD- oder Thermoelementsignale konfigurierbar sind. Diese Vielseitigkeit macht es zu einem zentralen Baustein für Prozessautomatisierung, Maschinenbau und Prüfstände, bei denen mehrere Sensortypen ohne zusätzliche Hardware erfasst werden müssen.

Highlights

• 8 analoge Eingänge, einzeln konfigurierbar für Spannung, Strom, RTD oder Thermoelement
• 16-Bit-Auflösung (inklusive Vorzeichen) für präzise Messungen
• Unterstützt eine breite Palette von RTDs (Pt100, Ni100, Cu50 usw.) und Thermoelementen (Typen B, E, J, K, N, R, S, T, C, D, L, U, TXK)

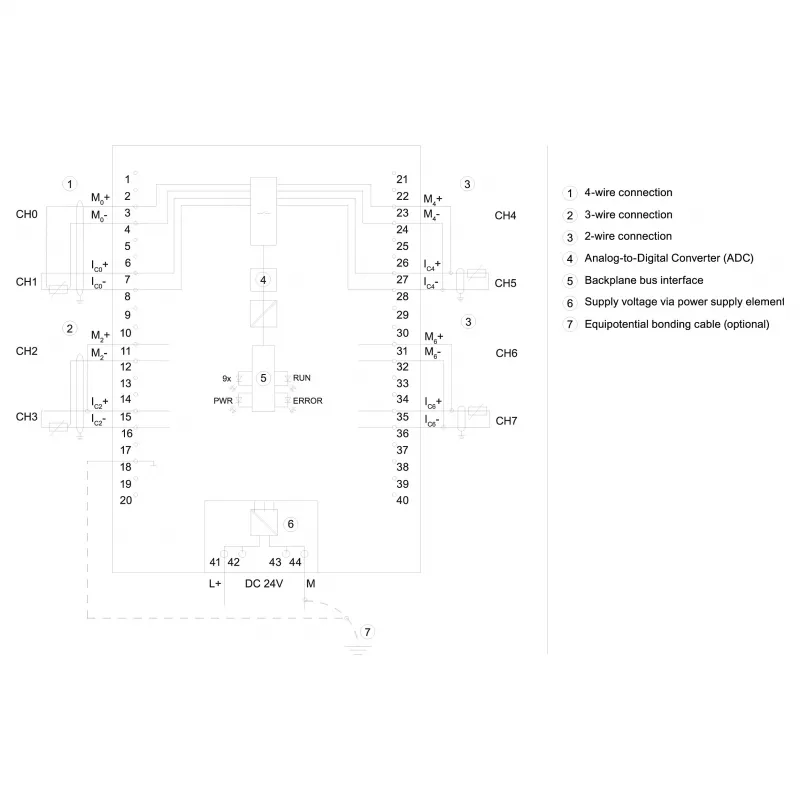

• 2-, 3- oder 4-Leiter-Anschluss für RTDs
• Interne oder externe Kaltstellenkompensation für Thermoelemente
• Umfassende Diagnose: Drahtbruch, Kurzschluss, Überlauf, Unterlauf, Messbereichsfehler, Sensorfehler, Gleichtaktspannungsfehler
• Hardware-Interrupts bei Grenzwertverletzung
• Basisisolierung zwischen Kanälen und Rückwandbus
• Schnelle zyklische Aktualisierung: 10 ms für alle 8 Kanäle
• Inklusive 40-poligem Frontstecker

Im täglichen Einsatz

Die Konfiguration erfolgt unkompliziert über die Engineering-Software TIA Portal. Jeder Kanal kann auf seinen eigenen Messbereich und -typ eingestellt werden, sodass gemischte Signale auf einem Modul möglich sind. Das Modul passt auf Standard-Hutschienen des S7-1500 und arbeitet in einem Temperaturbereich von 0 °C bis 60 °C bei horizontaler Montage. Die Diagnosefunktionen helfen, Ausfallzeiten zu reduzieren, indem sie Verdrahtungs- oder Sensorfehler schnell identifizieren.

Vollständige technische Daten

• Modultyp: Analog-Eingabemodul
• Baureihe: SIMATIC S7-1500
• Anzahl der analogen Eingänge: 8
• Eingangssignaltypen: Spannung (U), Strom (I), RTD, Thermoelement (TC)
• Auflösung: 16 Bit (inklusive Vorzeichen)
• Spannungseingangsbereiche: ±10V, ±5V, ±2.5V, ±1.25V, 0-10V, 0-5V, 0-2.5V, 0-1.25V
• Stromeingangsbereiche: ±20mA, 0-20mA, 4-20mA
• RTD-Typen: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100 (2-, 3-, 4-Leiter)
• Thermoelementtypen: B, E, J, K, N, R, S, T, C, D, L, U, TXK (mit interner/externer Kaltstellenkompensation)
• Basisisolierung: Ja (Kanal zu Rückwandbus)
• Genauigkeit (Spannung/Strom): 0,1 % vom Endwert
• Genauigkeit (RTD/TC): 0,2 % vom Endwert
• Leistungsaufnahme vom Rückwandbus: Max. 0,9 W
• Diagnosefunktionen: Drahtbruch, Kurzschluss, Überlauf/Unterlauf, Messbereichsfehler, Sensorfehler, Gleichtaktspannungsfehler
• Hardware-Interrupts: Ja (z. B. bei Grenzwertverletzung)
• Kanäle pro Gruppe: 8 (alle unabhängig konfigurierbar)
• Zyklische Aktualisierungszeit: 10 ms für 8 Kanäle (typisch)
• Betriebstemperatur: 0 °C bis 60 °C (horizontale Montage)
• Frontstecker: Im Lieferumfang enthalten (40-polig)
• Konfigurationssoftware: TIA Portal

Abschließender Hinweis

Dieses Modul ist eine zuverlässige Wahl für anspruchsvolle analoge Signalerfassung in S7-1500-Systemen. Seine multifunktionalen Eingänge und die robuste Diagnose machen es zu einer kostengünstigen Lösung für eine Vielzahl industrieller Anwendungen.
