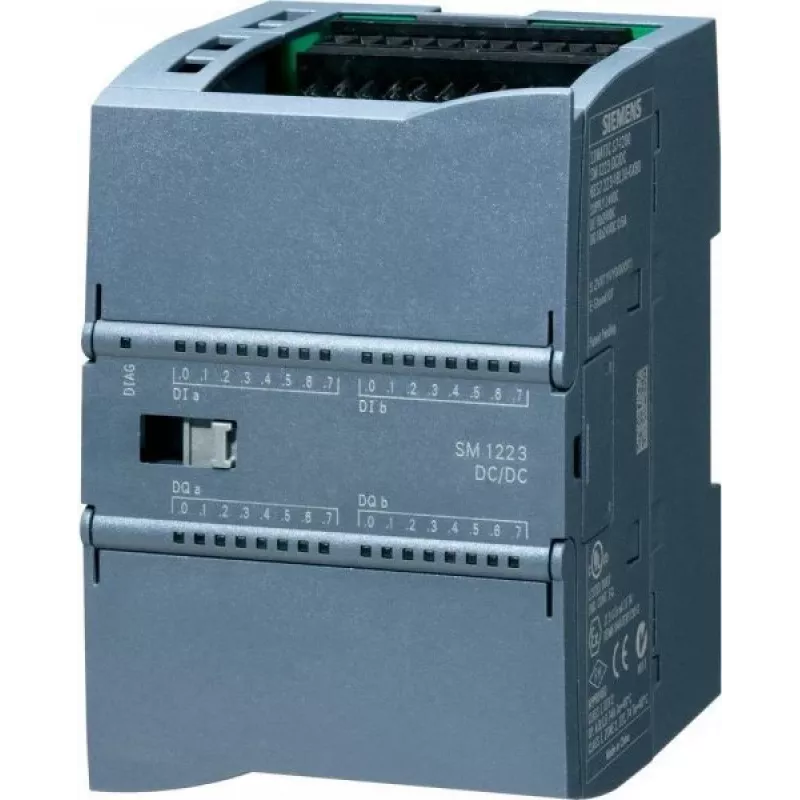

Siemens SIMATIC S7-1200 SM 1223 Digitales Eingangs-/Ausgangsmodul, 8 DI/8 DO, 24 V DC, Transistor 6ES7223-1BH32-0XB0

Automatisierungsingenieure, die kompakte Steuerungssysteme in Fertigungszellen oder Verpackungslinien integrieren, finden im SM 1223-Modul eine wesentliche Erweiterung für die SIMATIC S7-1200 SPS. Es fügt acht digitale Eingänge und acht digitale Ausgänge in einem einzigen Gehäuse hinzu, was die Verdrahtung vereinfacht und Platz im Schaltschrank spart.

Wichtige Spezifikationen

• 8 digitale Eingänge, 24 V DC, sinkend/sourcend, mit konfigurierbaren Eingangsverzögerungen von 0,2 ms bis 12,8 ms
• 8 digitale Ausgänge, Transistor (PNP), 24 V DC, 0,5 A pro Kanal, insgesamt 4 A
• Elektronischer Kurzschlussschutz mit automatischem Wiederanlauf an den Ausgängen
• Hochgeschwindigkeitsausgänge bis zu 100 kHz für Pulszug- oder PWM-Anwendungen
• Optische Isolierung zwischen Kanälen und Rückwandbus für zuverlässigen Betrieb
• DIN-Schienenmontage, Betriebstemperatur -20 °C bis +60 °C
• Diagnosefunktion zur Überwachung des Modulstatus
• Leistungsaufnahme: max. 1,5 W vom Rückwandbus

Warum dieses Produkt wählen

Die Kombination von Ein- und Ausgängen in einem Modul reduziert die Anzahl der Komponenten und den Verdrahtungsaufwand. Die Transistorausgänge unterstützen schnelles Schalten für präzise Bewegungssteuerung oder Hochgeschwindigkeitszählaufgaben, während die integrierte Diagnose hilft, Ausfallzeiten zu minimieren.

Ideale Anwendungsfälle

• Maschinenautomatisierung mit Sensoren und Aktoren
• Fördersysteme, die eine schnelle Ausgangsreaktion erfordern
• Kleine bis mittlere Schaltschränke, bei denen der Platz begrenzt ist
• Anwendungen, die sowohl digitale E/A- als auch Pulsausgabefunktionen benötigen

Gut zu wissen

Das Modul ist Teil der SIMATIC S7-1200-Familie und kompatibel mit Standard-35-mm-DIN-Schienen. Es arbeitet in horizontaler Montageausrichtung innerhalb des angegebenen Temperaturbereichs. Für detaillierte Verdrahtung und Konfiguration siehe das Siemens-Handbuch.
