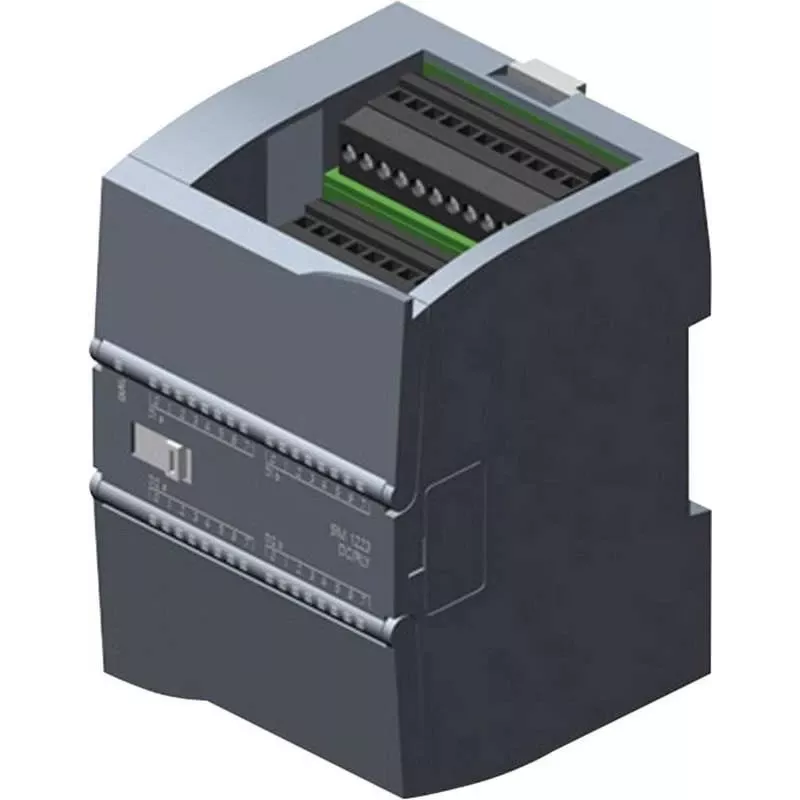

Siemens SIMATIC S7-1200 SM 1223 Digitales Eingangs-/Ausgangsmodul, 16 DI 24V DC, 16 DO Relais, 2A 6ES7223-1PL32-0XB0

Ausgestattet mit 16 digitalen Eingängen und 16 Relaisausgängen bietet das Siemens SM 1223 6ES7223-1PL32-0XB0 robuste industrielle Steuerung in einem kompakten DIN-Schienenmodul. Die Relaisausgänge schalten bis zu 2 A pro Kanal und bewältigen Lasten bis 250 V AC oder 30 V DC, ideal für die direkte Ansteuerung von Ventilen, Schützen und kleinen Motoren.

Überblick

Als Teil der SIMATIC S7-1200-Familie erweitert dieses Signalmodul die E/A-Kapazität jeder S7-1200-CPU. Die 16 digitalen Eingänge akzeptieren 24 V DC Sink-/Source-Signale gemäß IEC 61131-2 Typ 1, während die 16 Relaisausgänge in zwei Potenzialgruppen für flexible Stromverteilung organisiert sind. Galvanische Trennung zwischen Kanälen und Rückwandbus gewährleistet zuverlässigen Betrieb in rauen industriellen Umgebungen.

Was heraussticht

• 16 digitale Eingänge (24 V DC, Sink-/Source) und 16 Relaisausgänge (2 A pro Punkt)
• Relaiskontakte ausgelegt für 30 V DC / 250 V AC, geeignet für gemischte Spannungslasten
• Zwei isolierte Potenzialgruppen für Ausgänge vereinfachen die Verdrahtung und Fehlerisolierung
• Geringer Rückwandbus-Leistungsverbrauch von max. 4,5 W
• IP20-Schutz für Schaltschrankinstallation
• Betriebstemperaturbereich 0 °C bis 50 °C bei horizontaler Montage

Technische Details

• Modultyp: Digitales Eingangs-/Ausgangsmodul
• Serie: SIMATIC S7-1200
• Anzahl der digitalen Eingänge: 16
• Eingangsspannungstyp: DC
• Eingangsspannungspegel: 24 V DC
• Eingangstyp: Sink/Source (Typ 1 gemäß IEC 61131-2)
• Anzahl der digitalen Ausgänge: 16
• Ausgangstyp: Relais
• Ausgangsstrom pro Relais: 2 A
• Ausgangsspannungsbereich (Relais): Max. 30 V DC / 250 V AC
• Isolation: Ja, zwischen Kanälen und Rückwandbus
• Leistungsaufnahme (vom Rückwandbus): Max. 4,5 W
• Betriebstemperatur: 0 °C bis 50 °C (horizontale Montage)
• Montageart: DIN-Schiene
• Kompatibilität: SIMATIC S7-1200 CPUs
• Kurzschlussschutz (Ausgänge): Nein (externe Absicherung erforderlich)
• Schutzart: IP20
• Anzahl der Potenzialgruppen (Ausgänge): 2

Unser Urteil

Eine zuverlässige und vielseitige E/A-Erweiterung für S7-1200-Systeme: Das SM 1223 kombiniert hochdichte digitale Eingänge mit robusten Relaisausgängen und ist damit eine praktische Wahl für Automatisierungsprojekte, die eine direkte Steuerung von AC- oder DC-Lasten erfordern.
