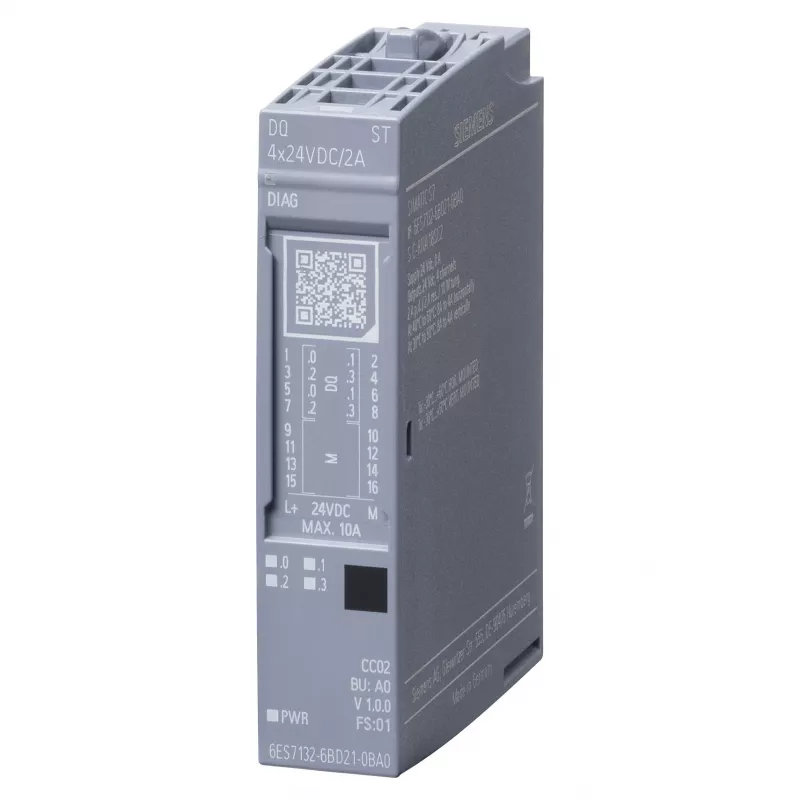

SIEMENS SIMATIC ET 200SP Digitalausgabemodul DQ 4x24VDC/2A ST (6ES7132-6BD21-0BA0)

Für Steuerungstechniker, die eine kompakte und dennoch robuste Digitalausgangslösung benötigen, zeichnet sich das SIEMENS SIMATIC ET 200SP DQ 4x24VDC/2A ST durch seine vier Sourcing-Kanäle aus, die jeweils volle 2 A bei 24 V DC liefern können. Im Gegensatz zu vielen einfachen Ausgangsmodulen integriert dieses Gerät einen elektronischen Kurzschlussschutz sowie umfassende Modul- und Kanaldiagnosen, was eine schnelle Fehleridentifikation und minimale Ausfallzeiten in verteilten Automatisierungssystemen gewährleistet.

Highlights

• Vier Digitalausgänge, jeweils ausgelegt für 2 A bei 24 V DC, unterstützen eine breite Palette von Aktoren und Lasten.
• Standard-Leistungsklasse (ST) mit 1-Leiter-Abschaltverdrahtung für eine unkomplizierte Installation.
• Elektronischer Kurzschluss- und Verpolungsschutz erhöhen die Systemzuverlässigkeit.
• Modul- und Kanaldiagnosen liefern detaillierte Statusinformationen für eine proaktive Wartung.
• Ausgelegt für die Verwendung mit der BaseUnit BU Typ A0 und Farbcode CC00, was eine nahtlose Integration in ET 200SP-Stationen gewährleistet.

Im täglichen Einsatz

Dieses Modul zeichnet sich in Anwendungen aus, bei denen Platz knapp ist, aber hohe Ausgangsströme benötigt werden. Mit einem maximalen Leistungsverlust von nur 0,8 W und einem Betriebstemperaturbereich von 0 bis 60 °C (horizontale Montage) bzw. 0 bis 50 °C (vertikale Montage) arbeitet es zuverlässig in anspruchsvollen industriellen Umgebungen. Der Sourcing-Ausgangstyp (PNP) und die Trennung zwischen Kanälen und Backplane-Bus gewährleisten einen stabilen Betrieb auch mit induktiven Lasten.

Vollständige Spezifikationen

• Marke: SIEMENS
• Modell: 6ES7132-6BD21-0BA0
• MPN: 6ES71326BD210BA0
• EAN: 4047623414483
• Produktfamilie: SIMATIC ET 200SP
• Modultyp: Digitalausgangsmodul
• Anzahl der Digitalausgänge: 4
• Ausgangsspannung: 24 V DC
• Ausgangsstrom pro Kanal: 2 A
• Ausgangstyp: Sourcing (PNP)
• Leistungsklasse: Standard (ST)
• Geeignete BaseUnit: BU Typ A0
• Farbcode: CC00
• Diagnose: Moduldiagnose, Kanaldiagnose
• Verdrahtungsart: 1-Leiter-Abschaltung
• Kurzschlussschutz: Ja, elektronisch
• Verpolungsschutz: Ja
• Isolation: Kanal gegen Backplane-Bus
• Leistungsverlust, max.: 0,8 W
• Zulässige Umgebungstemperatur (horizontal): 0 bis 60 °C
• Zulässige Umgebungstemperatur (vertikal): 0 bis 50 °C
• Schalthäufigkeit (ohmsche Last): Max. 100 Hz

Abschließende Anmerkung

Mit seiner hohen Strombelastbarkeit, integrierten Diagnose und dem kompakten ET 200SP-Formfaktor ist dieses Modul eine zuverlässige Wahl für moderne Automatisierungssysteme, die präzise und geschützte Digitalausgänge erfordern.
