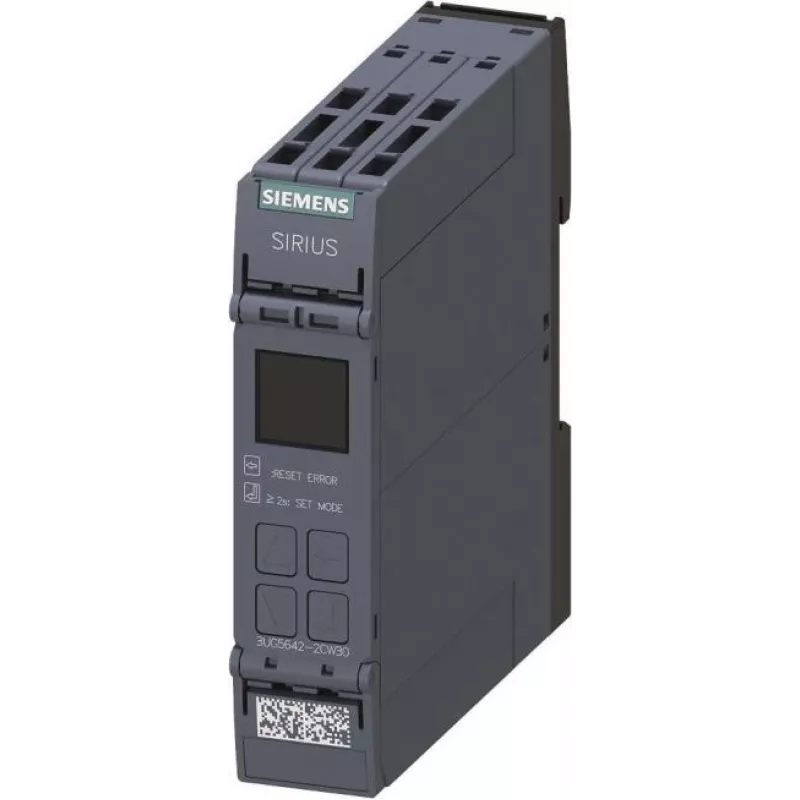

SIEMENS 3UG5642-2CW30 Digitales Überwachungsrelais, 24-240 V AC/DC, LCD-Anzeige, DIN-Schiene

Das SIEMENS 3UG5642-2CW30 ist ein vielseitiges digitales Überwachungsrelais zur umfassenden Überwachung elektrischer Parameter in Ein- und Dreiphasennetzen. Es überwacht Strom, Spannung, Leistungsfaktor (cos φ), Wirk- und Scheinleistung, Frequenz sowie Phasenfolge und gewährleistet so einen zuverlässigen Schutz und eine zuverlässige Steuerung Ihrer elektrischen Systeme.

Vorteile

Dieses Relais bietet eine präzise Überwachung mit einstellbaren Verzögerungszeiten, automatischem oder manuellem Reset und einer klaren LCD-Anzeige für Echtzeitwerte. Der weite Versorgungsspannungsbereich (24-240 V AC/DC) und die Kompatibilität mit externen Stromwandlern (bis zu 1000 A) machen es für verschiedene industrielle Anwendungen geeignet. Die kompakte DIN-Schienenmontage vereinfacht die Installation.

Geeignet für

• Industriellen Motorschutz und Lastüberwachung
• Blindleistungskompensationsanlagen
• Generator- und Transformatorenschutz
• Energiemanagement- und Verteilertafeln

Wichtige technische Daten

• Produkttyp: Digitales Überwachungsrelais
• Versorgungsspannung: 24-240 V AC/DC
• Spannungsmessbereich: 10-690 V AC
• Strommessbereich: 0,05-10 A AC (intern), bis zu 1000 A AC mit externem Wandler
• Frequenzbereich: 15-70 Hz
• Leistungsfaktorbereich: 0,1 induktiv bis 0,1 kapazitiv
• Ausgangskontakte: 2 Wechsler (CO)
• Anzeige: LCD
• Montage: DIN-Schiene (35 mm)
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Betriebstemperatur: -25 bis +60 °C

Empfehlungen

Für eine optimale Leistung verwenden Sie externe Stromwandler bei der Überwachung von Strömen über 10 A. Stellen Sie sicher, dass die Verzögerungszeiten und Schwellwerte entsprechend Ihren Anwendungserfordernissen konfiguriert sind.
