Shuttle WWN04 LTE (4G/5G) M.2 2280 Erweiterungskit inkl. für DS50U-Serie und All-in-One-PC X50V9-Serie

Das Shuttle WWN04 M.2-Erweiterungskit verleiht kompatiblen Shuttle-XPC-Systemen Mobilfunkfähigkeit, indem es einen Adapter bereitstellt, der ein M.2-Mobilfunkmodul aufnimmt und externe Antennen anschließt. Das Kit ist mit den Shuttle-Serien DS50U und X50V9 kompatibel und enthält eine Adapterkarte, vier Antennen und Antennenkabel. Das Mobilfunkmodem (M.2-3042-Format für 4G oder M.2-3052-Format für 5G) und eine aktivierte Nano-SIM sind nicht im Lieferumfang enthalten.

Vorteile

Das WWN04 ermöglicht 4G/5G-Konnektivität, ohne das Mainboard verändern zu müssen, und verwendet dazu einen M.2-2280-Adapter. Das mitgelieferte Antennenset und die Kabel vereinfachen die Installation und gewährleisten den Signalempfang. Das Kit unterstützt sowohl 4G- (M.2-3042) als auch 5G-Module (M.2-3052), sofern das entsprechende Modem installiert ist.

Geeignet für

• Hinzufügen von mobilem Internet zu Shuttle DS50U- und X50V9-Systemen
• Abgelegene Standorte oder Failover-WAN-Konnektivität
• IoT-Netzwerk-Gateways und kompakte Edge-Geräte
• Mobiles Breitband für Kassensysteme oder Kiosksysteme

Wichtige Spezifikationen

• Hersteller: SHUTTLE
• Modell: WWN04
• Schnittstelle: M.2-2280-Adapter

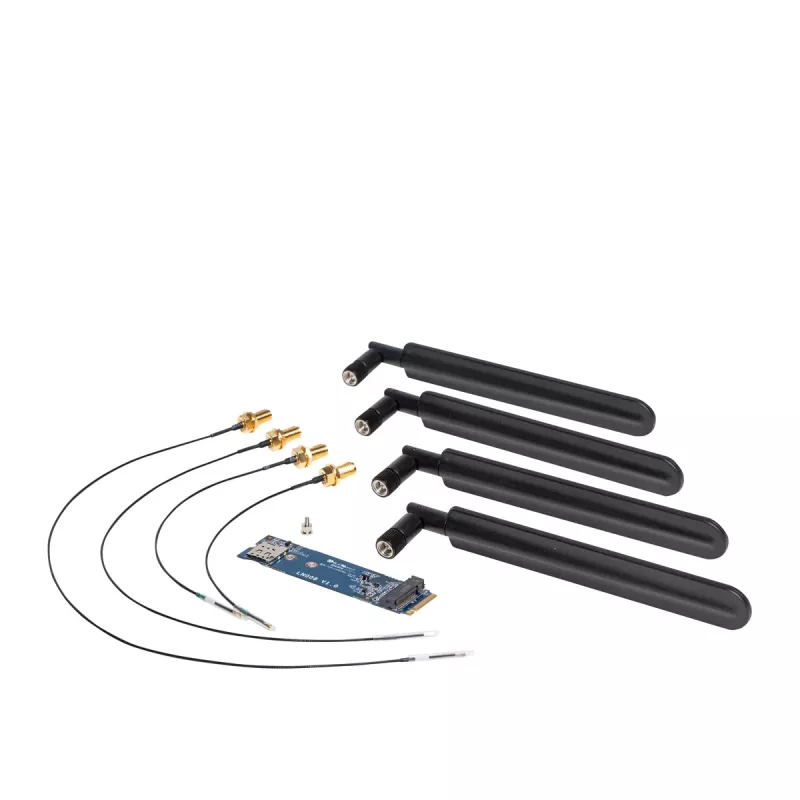

• Lieferumfang: Adapterkarte, 4 Antennen, Antennenkabel
• Erforderlich, aber nicht im Lieferumfang: 4G-Modul (M.2-3042) oder 5G-Modul (M.2-3052), aktivierte Nano-SIM
• Kompatible Serien: Shuttle DS50U, X50V9

Verwendung

Installieren Sie den WWN04-Adapter in einem freien M.2-2280-Steckplatz eines kompatiblen Shuttle-Geräts. Setzen Sie ein kompatibles Mobilfunkmodem des richtigen M.2-Formats (M.2-3042 für 4G oder M.2-3052 für 5G) in den Adapter ein, verbinden Sie dann die Antennenkabel mit dem Adapter und bringen Sie die mitgelieferten Antennen an geeigneten Positionen für den Signalempfang an. Legen Sie eine aktivierte Nano-SIM gemäß den Anweisungen des Modemherstellers in das Modem ein, schalten Sie das System ein und installieren Sie alle erforderlichen Treiber oder die Trägerkonfiguration.

Empfehlungen

Platzieren Sie die Antennen für optimalen Empfang frei von Metallhindernissen und mit Abstand zu anderen drahtlosen Geräten. Überprüfen Sie die Modemkompatibilität mit Ihrem Mobilfunkanbieter und stellen Sie die korrekte Treiberinstallation für Ihr Shuttle-System sicher.
