Shuttle Adapterplatine für eine WLAN-Karte für Edge-PCs EN01J3/EN01J4 Schnittstellenkarten/Adapter Intern M.2

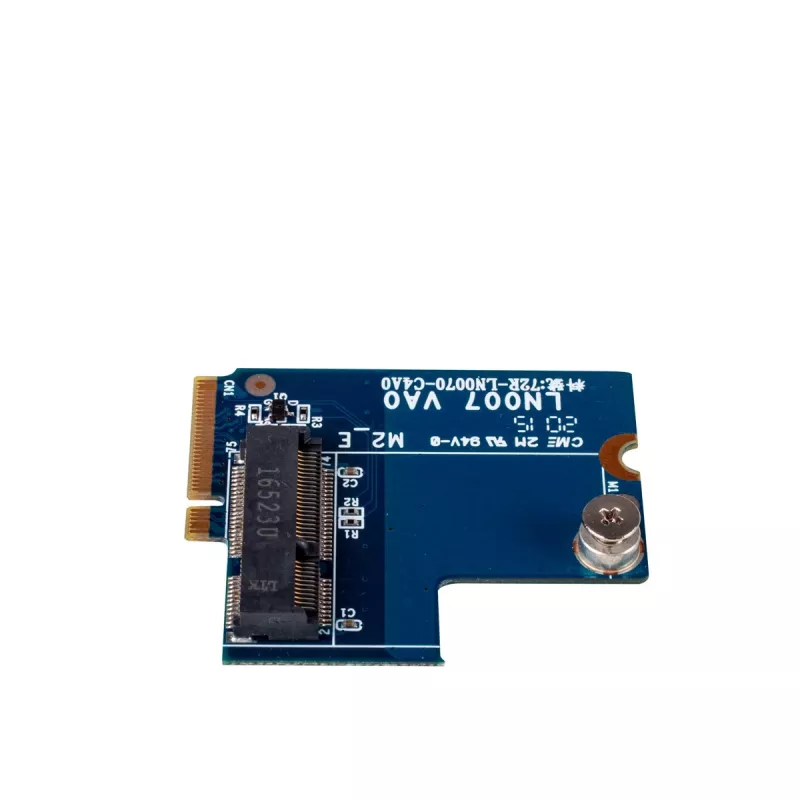

Die Shuttle Adapterplatine für WLAN-Karten (PUN-LN007) ermöglicht WLAN-Funktionalität in Shuttle Edge-PCs der EN01-Serie, indem sie den M.2-Steckplatz des Systems in das erforderliche WLAN-Kartenformat umwandelt. Es handelt sich um einen passiv gekühlten Adapter, der für den Einsatz mit Shuttle WLAN-Kits wie WLN-M vorgesehen und mit den Shuttle Edge-Modellen EN01J3, EN01J4, EN01E und EN01B kompatibel ist.

Vorteile

Der Adapter bietet eine einfache Umwandlung auf Platinenebene von einer M.2-Hostschnittstelle zu einem WLAN-Kartenanschluss und ermöglicht die Integration von PCIe/USB-basierten Funkmodulen, ohne dass Änderungen an der Hauptplatine erforderlich sind. Das passive Kühldesign erfordert keine zusätzlichen Lüfter, und der einzeln ausgeführte Formfaktor vereinfacht die Installation in kompakten Shuttle Edge-Systemen.

Geeignet für

Technische Spezifikationen

Verwendung

Installieren Sie den Adapter gemäß der Hardware-Anleitung von Shuttle in den M.2-Steckplatz der EN01-Serie, befestigen Sie dann die kompatible WLAN-Karte auf dem Adapter und sichern Sie alle Antennenanschlüsse des WLAN-Kits. Stellen Sie sicher, dass das System vor der Installation ausgeschaltet und geerdet ist. Schalten Sie den PC nach der physischen Installation ein und installieren Sie die erforderlichen Treiber für das WLAN-Modul gemäß der Dokumentation des Moduls oder des Shuttle WLN-M-Kits.

Empfehlungen

Verwenden Sie die Shuttle Adapterplatine zusammen mit dem Shuttle WLN-M WLAN-Kit oder mit von Shuttle als kompatibel spezifizierten WLAN-Modulen. Überprüfen Sie vor dem Kauf die Modellkompatibilität mit EN01J3/EN01J4/EN01E/EN01B und befolgen Sie die Installationsanleitung von Shuttle, um die Systemzuverlässigkeit zu gewährleisten.
