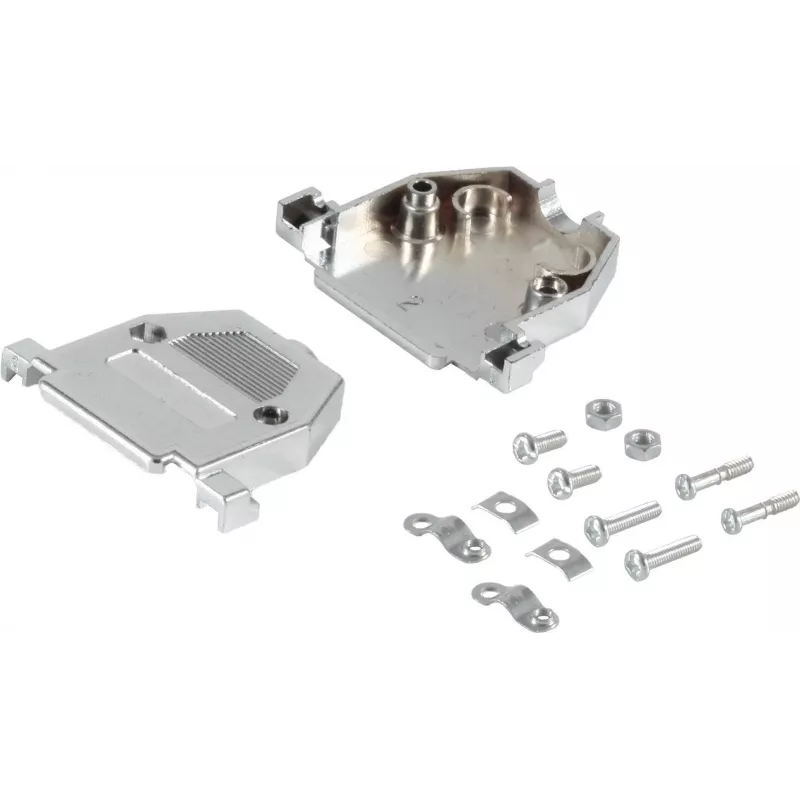

ShiverPeaks Gehäuseschale 79125-M 25-polig metallisiert für Elektronikgehäuse

ShiverPeaks Gehäuseschale 79125-M 25-polig metallisiert für Elektronikgehäuse ist eine metallisierte Gehäusekomponente, die eine leitfähige Schale und eine definierte 25-polige Schnittstelle für Steckverbinder oder Verkabelungen bietet. Diese Gehäuseschale ist als Ersatzteil oder Integrationselement für elektronische Baugruppen konzipiert und eignet sich für Anwendungen, die eine elektromagnetische Abschirmung, eine zuverlässige mechanische Unterstützung für einen 25-poligen Steckverbinder und eine haltbare metallisierte Oberfläche zur Verbesserung von Erdung und Signalintegrität erfordern.

Vorteile

Die metallisierte Beschichtung liefert eine durchgehende leitfähige Schicht, die Maßnahmen zur elektromagnetischen Verträglichkeit (EMV) unterstützt und Störungen reduziert. Die 25-polige Konfiguration ist standardisiert für Sub-D-Verbindungen und ermöglicht eine einfache Integration mit gängigen Steckverbindertypen und Kabelbäumen. Die Konstruktion bietet mechanische Stabilität und wiederholbare Steckbarkeit mit Steckverbindern und vereinfacht den Einbau und Austausch in Steuergeräten und Gerätegehäusen.

Geeignet für

• Ersatzteil für Elektronikgehäuse und Steuergeräte, die eine 25-polige Schnittstelle benötigen
• Individuelle Elektronikgehäuse und Prototypen, die EMV-Abschirmung und geerdete Oberflächen benötigen
• Anwendungen, bei denen eine zuverlässige mechanische Unterstützung für 25-polige Sub-D-Steckverbinder erforderlich ist

Wichtige Spezifikationen

• Material: metallisierte Oberfläche auf einer strukturellen Schale für Elektronikgehäuse
• Steckverbinderschnittstelle: 25-poliger Sub-D-Footprint für Steckverbindermontage und Verkabelung
• Funktionalität: leitfähige Beschichtung für verbesserte Erdung und elektromagnetische Abschirmung
• Mechanische Eigenschaften: geformte Schale, die strukturellen Halt und Ausrichtung für Steckverbinder bietet

Verwendung

Positionieren Sie die Gehäuseschale auf dem Elektronikgehäuse oder Chassis, sodass die 25-polige Öffnung mit dem passenden Steckverbinder oder Kabelweg ausgerichtet ist. Befestigen Sie die Schale mit den entsprechenden Befestigungselementen oder Montagepunkten in der Gerätebaugruppe, um eine ordnungsgemäße mechanische Fixierung und elektrischen Kontakt sicherzustellen. Stellen Sie sicher, dass die Steckverbinder vor dem Festziehen korrekt ausgerichtet sind, um Pin-Beschädigungen zu vermeiden. Überprüfen Sie bei Bedarf die leitfähige Kontinuität zwischen der Schale und der Chassis-Erdung, um die beabsichtigte EMV-Leistung zu erreichen.

Empfehlungen

Für zuverlässige EMV-Leistung und langfristige Haltbarkeit montieren Sie die Schale auf einer sauberen, leitfähigen Chassisoberfläche und wenden Sie das richtige Anzugsdrehmoment an. Überprüfen Sie die metallisierte Beschichtung vor der Installation auf Beschädigungen und vermeiden Sie aggressive mechanische Abrieb, der die leitfähige Schicht entfernen könnte. Bestätigen Sie bei der Integration mit geschirmten Kabeln oder Gehäusen, dass die Erdungspfade durchgehend sind, und sichern Sie die Steckverbinderverbindung gemäß den vom Hersteller empfohlenen Toleranzen.
