Loopback-Adapter DeLOCK 66827 DB9-Buchse RS-232/422/485

Der DeLOCK Loopback-Adapter 66827 ist ein serieller DB9-Buchsenanschluss, der zum Testen und zur Fehlerbehebung von RS-232-, RS-422- und RS-485-Kommunikationsleitungen entwickelt wurde. Er ermöglicht das Loopback von Sende- und Empfangssignalen, um Fehler- und Datenanalysen während der Entwicklung, Wartung und Diagnose durchzuführen. Der Adapter ist in Silber ausgeführt und kompakt für eine bequeme Handhabung in Labor- und Feldumgebungen.

Vorteile

Der Adapter unterstützt mehrere serielle Standards (RS-232/422/485) über einen DB9-Buchsenanschluss und eignet sich daher für verschiedene Geräteschnittstellen. Sein einfaches passives Design erfordert keine Stromversorgung oder Software, sodass er schnell für Loopback-Tests und Leitungsüberprüfungen eingesetzt werden kann. Das kompakte Silbergehäuse bietet Ingenieuren und Technikern eine einfache Handhabung und Portabilität.

Geeignet für

• Testen und Fehlerbehebung serieller Anschlüsse mit DB9-Steckverbindern
• Loopback- und Signalüberprüfung für RS-232-, RS-422- und RS-485-Leitungen
• Gerätediagnose, Wartung und Überprüfung von Firmware oder Datenübertragung

Technische Daten

• Anschluss: DB9-Buchse (Seriell RS-232/422/485)
• Unterstützte Standards: RS-232, RS-422, RS-485
• Farbe: Silber
• Hersteller: DELOCK
• MPN: 66827
• EAN: 4043619668274

Verwendung

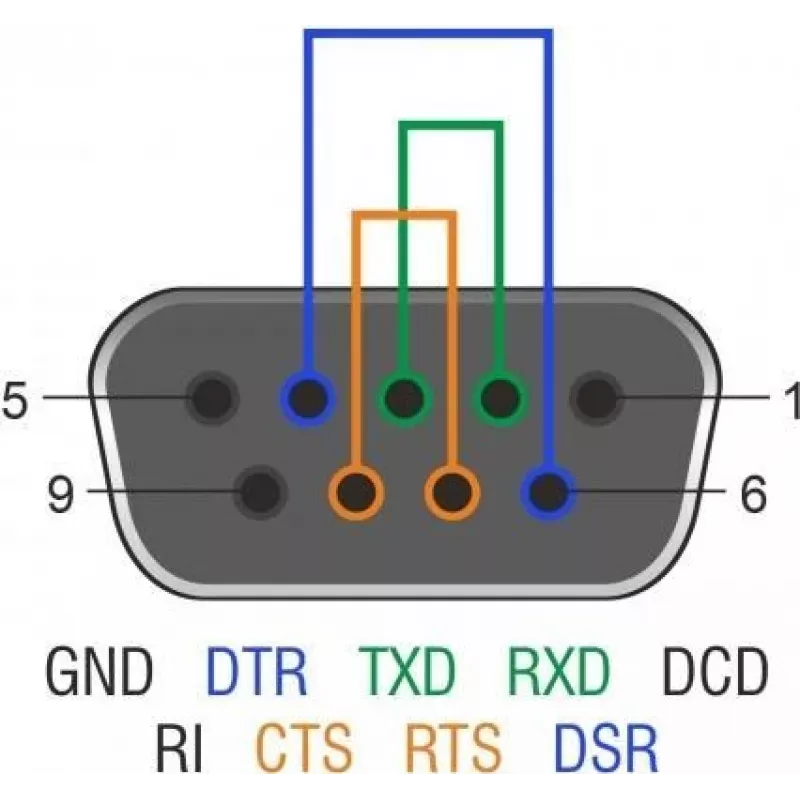

Verbinden Sie den Adapter mit dem DB9-Serienanschluss des Geräts, um die Sende-Pins auf die Empfangs-Pins zurückzuleiten und so einen Loopback-Zustand zu erzeugen. Verwenden Sie geeignete serielle Terminalsoftware oder Testgeräte, um Daten zu senden und zu empfangen; überprüfen Sie, ob die gesendeten Daten korrekt empfangen werden, um die Funktion des Anschlusses zu bestätigen. Stellen Sie bei RS-422-/RS-485-Systemen vor dem Test eine ordnungsgemäße Verdrahtung und Abschlusswiderstände am Bus sicher.

Empfehlungen

Verwenden Sie den Adapter nur zu Diagnose- und Testzwecken an kompatiblen DB9-Serienschnittstellen. Stellen Sie sicher, dass das zu testende Gerät eingeschaltet und auf den richtigen seriellen Standard und die Baudrate konfiguriert ist. Vermeiden Sie die Verwendung des Adapters in aktiven Multidrop-RS-485-Netzwerken, ohne den Knoten zu isolieren, um Interferenzen mit anderen Geräten zu verhindern.
