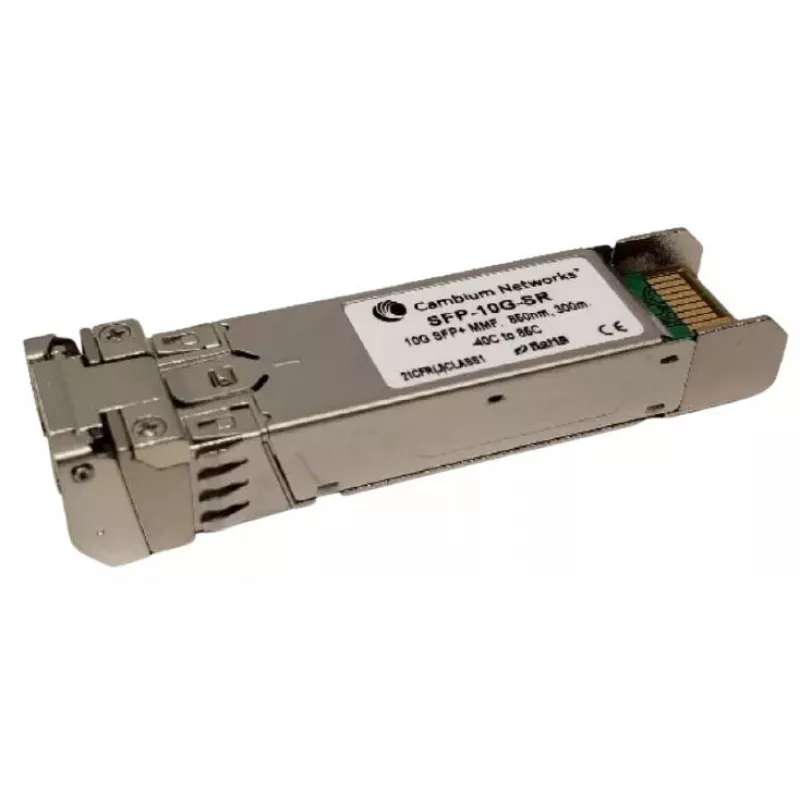

SFP-Transceiver-Modul Cambium Networks SFP-10G-SR

Das Cambium Networks SFP-10G-SR ist ein SFP+-Glasfaser-Transceiver-Modul, das für 10-Gigabit-Ethernet-Kurzstreckenverbindungen entwickelt wurde. Es wandelt serielle elektrische 10 Gbit/s-PECL/CML-Daten in serielle optische 850-nm-Daten gemäß dem 10GBASE-SR-Standard bei der Übertragung um und setzt empfangene serielle optische 10-Gbit/s-Daten wieder in serielle elektrische PECL/CML-Daten beim Empfang zurück. Das Modul erfüllt die elektrischen SFI-Spezifikationen mit einer differenziellen Impedanz von 100 Ω am Sendereingang und Empfängerausgang, interner AC-Kopplung auf den Datenleitungen und integriertem differentiellem Abschluss zur Reduzierung von Gleichtaktumwandlung und EMI. Es ist für den Einsatz über verbessertes FR4 bis zu etwa 200 mm oder Standard-FR4 bis zu etwa 150 mm mit einem einzigen Steckverbinder vorgesehen.

Vorteile

Das Modul bietet eine automatische Leistungsregelung (APC), um die optische Ausgangsleistung bei Spannungs- und Temperaturschwankungen zu stabilisieren, und enthält Standard-Steuer- und Alarmpins wie Transmit Disable (TX_Dis), Transmit Fault (TX_Fault) und Loss of Signal (Rx_LOS). Open-Collector/Open-Drain-kompatible Anschlüsse ermöglichen die einfache Integration mit Host-Pull-up-Widerständen und gängigen Host-Schnittstellen. Für Sender und Empfänger wird eine Filterung der Stromversorgung empfohlen, um Signalintegrität und zuverlässigen Betrieb sicherzustellen.

Geeignet für

• 10-Gigabit-Ethernet-Kurzstreckenverbindungen (10GBASE-SR)
• Rechenzentrums- und Unternehmens-Glasfaserverbindungen bis zu den angegebenen FR4-Entfernungen
• Integration in SFP+-kompatible Geräte von Cambium Networks

Wichtige Spezifikationen

• Marke: Cambium Networks
• Modell/MPN: SFP-10G-SR
• Formfaktor: SFP+
• Maximale Datenrate: 10000 Mbit/s (10 Gbit/s)
• Wellenlänge: 850 nm
• Kompatibilität: 10GBASE-SR-konform
• Elektrische Schnittstelle: SFI-konform, 100 Ω differentielle Impedanz
• Typische FR4-Reichweite: bis zu ~200 mm (verbessertes FR4) oder ~150 mm (Standard-FR4) mit einem Steckverbinder

Verwendung

Stecken Sie den SFP+-Transceiver gemäß dem Einsetz-/Entfernungsverfahren des Host-Herstellers in einen kompatiblen SFP+-Port des Host-Geräts. Stellen Sie sicher, dass die Pins TX_Disable, TX_Fault und Rx_LOS entsprechend dem Host-Design angeschlossen sind: TX_Fault und Rx_LOS sind Open-Drain/Open-Collector-Ausgänge und müssen mit 4,7–10 kΩ-Widerständen (oder aktiv terminiert) auf Vcc_Host hochgezogen werden, während TX_Disable ein Eingang ist, der mit einem 4,7–10 kΩ-Widerstand auf VccT hochgezogen werden sollte; das Anlegen eines High-Pegels an TX_Disable oder das Offenlassen deaktiviert den Sender, ein Low-Pegel ermöglicht den normalen Betrieb. Sorgen Sie für die empfohlene Stromversorgungsfilterung sowohl für die Sende- als auch die Empfangsschaltungen.

Empfehlungen

Verwenden Sie das Modul innerhalb der angegebenen FR4-Leiterbahnlängen und stellen Sie sicher, dass geeignete Host-seitige Pull-up-Widerstände oder Abschlüsse für TX_Fault und Rx_LOS vorhanden sind. Beachten Sie die TX_Disable-Logik beim Aktivieren oder Deaktivieren des Lasers. Sorgen Sie für eine angemessene Stromversorgungsfilterung, um Rauschen zu minimieren und die Einhaltung der Anforderungen an Signalintegrität und EMV zu gewährleisten.
