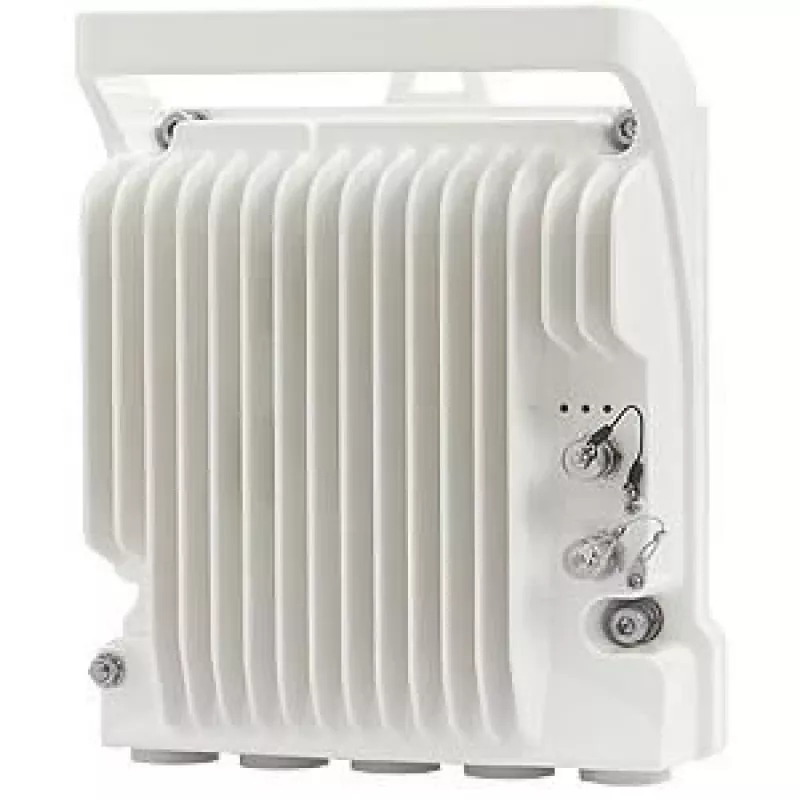

Netzwerkantenne Cambium Networks PTP 820S, Funk 24–38 GHz, 48 V DC, IP66, 10/100/1000Base-T

Die Cambium Networks PTP 820S ist eine Punkt-zu-Punkt-Mikrowellenfunkeinheit für drahtloses Outdoor-Backhaul im Frequenzbereich 24–38 GHz. Ausgelegt für lizenzierte Richtfunkstrecken bietet die Einheit Ethernet-Konnektivität mit 10/100/1000Base-T und unterstützt gängige Netzwerkprotokolle wie IEEE 802.1Q VLAN-Tagging, 802.1p QoS, 802.1ab LLDP und übliche Ethernet-Standards. Das kompakte, wetterfeste Gehäuse mit Schutzart IP66 und einem Gleichstromeingang macht die Einheit für die Installation an Masten und auf Dächern geeignet, wo zuverlässige Verbindungen mit hoher Kapazität benötigt werden.

Vorteile

Die PTP 820S kombiniert Mikrowellenfunkleistung mit integrierten Netzwerkfunktionen, um eine hochkapazitive Transportlösung mit niedriger Latenz zu liefern. Die Unterstützung für Gigabit-Ethernet und standardisierte VLAN- und QoS-Protokolle ermöglicht die nahtlose Integration in Service-Provider- und Unternehmensnetzwerke. Das IP66-zertifizierte Gehäuse und der Gleichstrombetrieb vereinfachen die Außeninstallation und reduzieren den Bedarf an speziellen Schutzeinrichtungen. Kompakte Abmessungen und ein fokussiertes Frequenzband bieten Optionen für lizenzierte Punkt-zu-Punkt-Verbindungen mit vorhersagbaren Interferenzeigenschaften.

Geeignet für

• Drahtloses Outdoor-Backhaul zwischen Masten oder Gebäuden
• Hochkapazitive Punkt-zu-Punkt-Verbindungen für Metro- und Regionalnetze
• Backhaul für Mobilfunkstandorte, Aggregation von Fixed Wireless Access und private Netze

Technische Daten

• Betriebsfrequenzbereich: 24–38 GHz
• Ethernet-Schnittstelle: 10/100/1000Base-T
• Unterstützte Netzwerkprotokolle: IEEE 802.1Q, 802.1p, 802.1ab, 802.3, 802.3ac, 802.3ad
• Leistungsaufnahme: 48 V DC
• Schutzart: IP66
• Typische Gehäuseabmessungen: ca. 233 × 98 × 230 mm
• Anwendungstyp: lizenziertes Punkt-zu-Punkt-Mikrowellen-Backhaul

Inbetriebnahme

Installieren Sie die PTP 820S an einem ausreichend belastbaren Mast, Turmbügel oder auf einer Dachhalterung mit freier Sichtverbindung zur Gegenstelle. Verbinden Sie den Gigabit-Ethernet-Port über abgeschirmte Ethernet-Kabel mit dem Netzwerk und stellen Sie die 48-V-DC-Stromversorgung über den empfohlenen Power-Inserter oder eine Gleichstromzuführung bereit. Konfigurieren Sie grundlegende Netzwerkparameter – wie IP-Adressierung der Strecke, VLANs und QoS – über die Gerätemanagement-Schnittstelle oder ein zentrales Netzwerkmanagementsystem. Richten Sie die Antenne auf maximale Empfangssignalstärke aus und überprüfen Sie die Streckenleistung mit den integrierten Überwachungs- und Diagnosefunktionen.

Empfehlungen

Positionieren Sie die Geräte so, dass eine hindernisfreie Sichtverbindung und ausreichende Streckenreserve für den lizenzierten Betrieb gewährleistet sind; verwenden Sie professionelle Ausrichthilfen und beachten Sie die örtlichen Lizenzierungsvorschriften. Setzen Sie Überspannungsschutz und Erdungsmaßnahmen gemäß den Vorgaben für Outdoor-Mikrowellengeräte ein und verlegen Sie abgeschirmte Ethernet-Kabel für alle Außenbereiche. Überwachen Sie regelmäßig die Streckenstatistiken und führen Sie die vom Hersteller bereitgestellten Firmware-Updates durch, um Leistung und Sicherheit zu erhalten.
