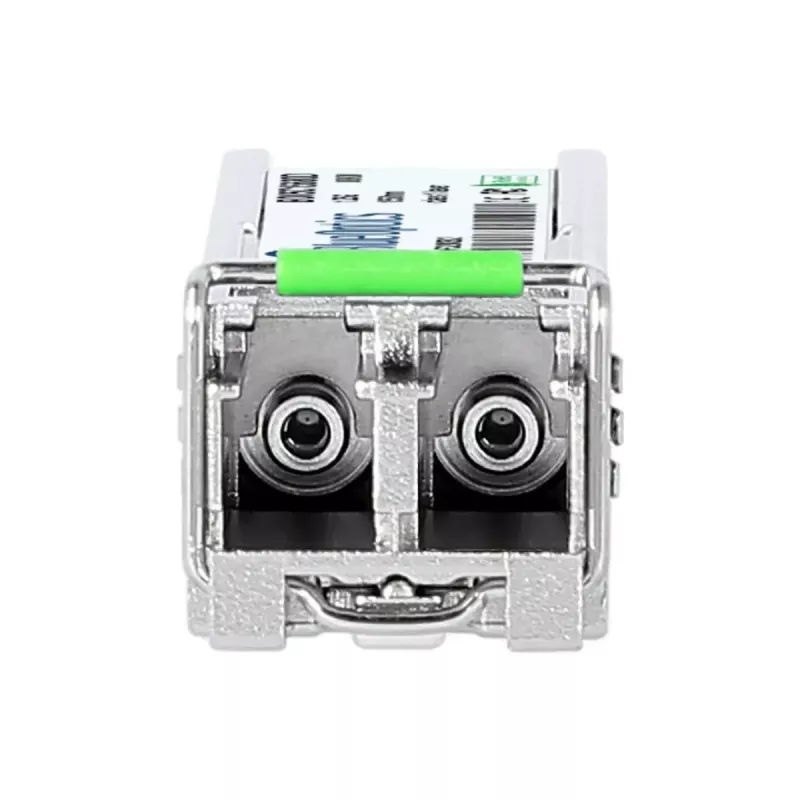

SFP-Transceiver BlueOptics SFP-GZX-LC-70E-BO 1250 Mbit/s 1550 nm

Der BlueOptics SFP-GZX-LC-70E-BO ist ein SFP-Glasfaser-Transceiver-Modul, das für 1000BASE-ZX und ähnliche Singlemode-Faser-Anwendungen entwickelt wurde. Es unterstützt eine maximale Datenübertragungsrate von 1250 Mbit/s und arbeitet bei einer Wellenlänge von 1550 nm. Das Modul ist in einem Metallgehäuse untergebracht und gewährleistet mechanische Stabilität. Es wird mit 3,3 V betrieben und wiegt etwa 3 g, wodurch es kompakt und für den Einbau in kompatible SFP-Ports an Switches, Routern und Speichergeräten geeignet ist.

Vorteile

Der Transceiver verwendet den MSA-kompatiblen SFP-Formfaktor und verfügt über einen Duplex-LC-Steckverbinder für gleichzeitiges Senden und Empfangen über Singlemode-Faser. Er unterstützt optische Langstreckenverbindungen, wie sie für 1000BASE-ZX-Installationen typisch sind, und bietet digitale Diagnoseüberwachung (DDM/DOM), sofern die Host-Hardware diese Funktion unterstützt. Metallgehäuse, standardisierte Schnittstelle und geringe Baugröße ermöglichen eine einfache Integration in bestehende Netzwerkhardware mit SFP-Modul-Unterstützung.

Geeignet für

• Langstrecken-Singlemode-Ethernet-Verbindungen (1000BASE-ZX)
• Verbindungen zwischen Switches und Backbone-Links
• Router, Switches und Speichersysteme mit SFP-Ports
• Umgebungen, die kompakte SFP-Transceiver mit Metallgehäuse erfordern

Wichtige Spezifikationen

• Schnittstellentyp: SFP (MSA-konform)
• Maximale Datenübertragungsrate: 1250 Mbit/s
• Wellenlänge: 1550 nm
• Steckverbinder: LC-Duplex
• Fasertyp: Singlemode-Faser (SMF)
• Versorgungsspannung: 3,3 V
• Gehäusematerial: Metall
• Gewicht: ca. 3 g
• Unterstützt digitale Diagnoseüberwachung (DDM/DOM), wenn vom Host aktiviert

Verwendung

Setzen Sie den BlueOptics SFP-GZX-LC-70E-BO in einen kompatiblen SFP-Port des Netzwerkgeräts ein, während das Gerät ausgeschaltet ist oder gemäß den Hot-Swap-Anweisungen des Herstellers. Schließen Sie LC-Duplex-Singlemode-Patchkabel an das Modul an und beachten Sie die korrekte Sende-/Empfangsausrichtung. Stellen Sie sicher, dass das Host-Gerät 1000BASE-ZX unterstützt und – falls Sie Diagnosedaten benötigen – dass die Plattform DDM/DOM unterstützt, um Echtzeitparameter wie Versorgungsspannung, Laser-Bias-Strom, optische Sende-/Empfangsleistung und Temperatur auszulesen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Patchkabel und halten Sie die Endflächen der LC-Steckverbinder sauber, um eine optimale Verbindungsleistung zu erzielen. Überprüfen Sie die Kompatibilität mit der Host-Geräte-Firmware, um die volle Funktionalität des Transceivers und der DDM-Funktionen zu gewährleisten. Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und bewahren Sie unbenutzte Transceiver in einer Schutzverpackung auf, um Verunreinigungen oder mechanische Schäden zu vermeiden.
