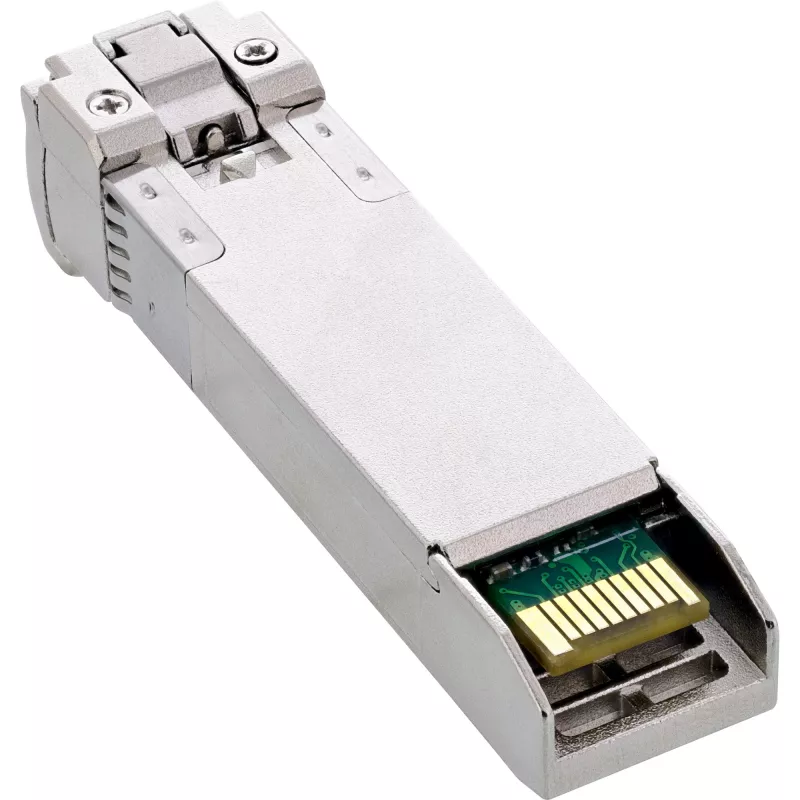

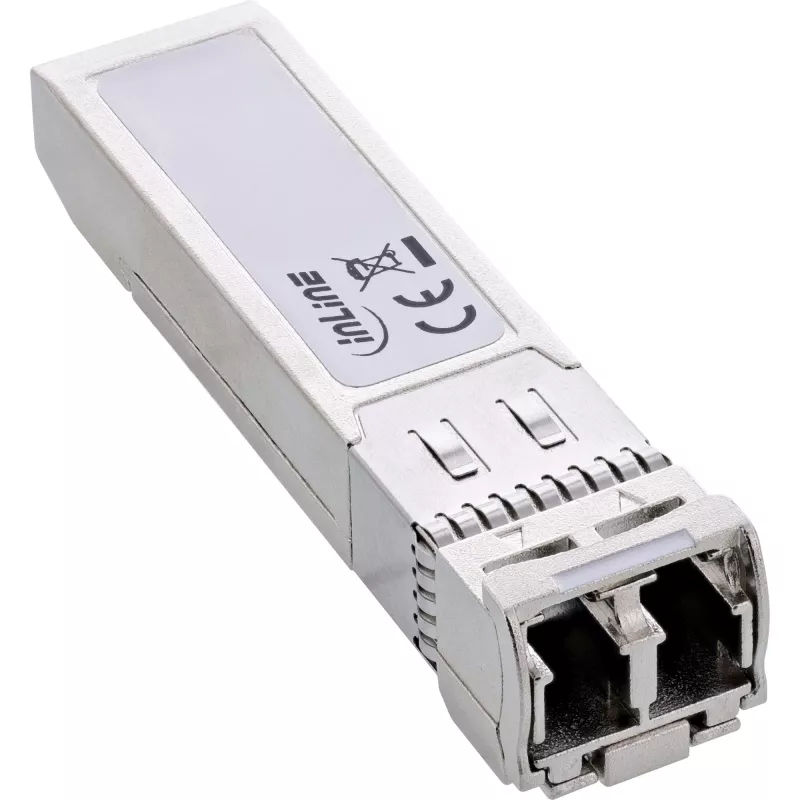

SFP+ Modul InLine 32335U 1550 nm Singlemode 100 km 10 Gb/s

10 Gb/s Vollduplex-Datenrate:Für anspruchsvolle Glasfaserinfrastrukturen mit hoher Bandbreite und Geschwindigkeit.
Reichweite bis zu 100 km:Ideal für Weitverkehrsnetze über Singlemode-Fasern in Backbone-, Industrie- oder Carrier-Netzwerken.
1550 nm FMI-Laser mit hoher Ausgangsleistung:Zuverlässige Verbindung auch bei hoher Dämpfung oder schwierigen Streckenbedingungen.
APD-Empfänger & DDM-Überwachung:Präzise Empfangsbewertung und Überwachung aller Betriebsparameter für zuverlässige Diagnose.
MSA-konform & hot-plug-fähig:Maximale Flexibilität bei Installation, Wartung und Gerätekompatibilität.

Das InLine® SFP+ Modul 32335U wurde für höchste Anforderungen in Glasfaserinfrastrukturen entwickelt. Mit einer Reichweite von bis zu 100 km auf Singlemode-Fasern und einer Übertragungsrate von 10 Gb/s erfüllt es die technischen Anforderungen von Backbone-Verbindungen, Weitverkehrsstrecken und standortübergreifender Vernetzung.
Der 1550 nm FMI-Laser sorgt für leistungsstarke Signalübertragung, während der APD-Empfänger mit TIA-Verstärkung auch schwache Eingangssignale zuverlässig verarbeiten kann. Dadurch eignet sich das Modul besonders für Umgebungen mit hoher Dämpfung.
Digital Diagnostic Monitoring (DDM) ermöglicht die detaillierte Auswertung von Temperatur, Versorgungsspannung, Laserstrom und Empfangspegel – ein wichtiger Faktor für Netzwerkanalyse und vorausschauende Wartung.
Dank MSA-Standard (SFF-8472, SFF-8431) ist das Modul herstellerunabhängig einsetzbar und durch Hot-Plug-Fähigkeit im laufenden Betrieb austauschbar – für maximale Flexibilität und Zuverlässigkeit.

Formfaktor: SFP+ Modul
Standard: 10GBASE (IEEE 802.3ae)
Übertragungsrate: bis zu 10,3125 Gb/s
Fasertyp: Singlemode
Reichweite: bis zu 100 km
Sender: 1550 nm FMI-Laser
Empfänger: APD + TIA (1260–1620 nm)
Leistungsbudget: +5 bis –25 dBm
Extinktionsverhältnis: typ. 8,2 dB
Anschluss: LC Duplex
DDM-Überwachung: Ja
Hot-Plug-fähig: Ja
Spannung: 3,3 V ±5%
Stromaufnahme: max. 610 mA
Leistungsaufnahme: < 2 W
Betriebstemperatur: 0 °C bis +70 °C
MSA SFF-8472, SFF-8431 konform

Hinweis zur Kodierung:
Unsere SFP-Module sind werkseitig kodiert – ob für Cisco, Intel oder andere Systeme, was Ihre Auswahl einschränken kann.
Für maximale Kompatibilität programmieren wir jetzt individuell nach Kundenanforderung.
Bitte wenden Sie sich an Ihren Vertriebsmitarbeiter.

InLine 32335U. SFP-Transceivertyp: Glasfaser, Maximale Datenübertragungsrate: 10312,5 Mbit/s, Schnittstelle: SFP+. Eingangsspannung: 3,3 V, Leistungsaufnahme (typisch): 2 W. Konformitätsbescheinigungen: CE, TÜV-Zeichen. Breite: 59 mm, Tiefe: 0,22 mm, Höhe: 13 mm. Verpackungsbreite: 60 mm, Verpackungstiefe: 90 mm, Verpackungshöhe: 20 mm

Verwendung

Installieren Sie das SFP+ Modul in einen verfügbaren SFP+ Steckplatz eines kompatiblen Switches, Routers oder Medienkonverters, bis es einrastet. Schließen Sie Singlemode-Faser mit LC Duplex Steckern an und achten Sie auf die richtige Sende-/Empfangsausrichtung. Überprüfen Sie den Verbindungsstatus über die Managementschnittstelle des Host-Geräts und überwachen Sie optische Parameter wie Empfangsleistung und Signalverlust. Bestätigen Sie bei Weitverkehrsverbindungen die Faserdämpfung, Steckersauberkeit und angemessene optische Sendeleistung, um die spezifizierte Reichweite einzuhalten. Das Modul ist hot-plug-fähig und kann gemäß den Herstellervorgaben bei eingeschaltetem Host-Gerät ein- oder ausgebaut werden.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb über 100 km ITU-T G.652 konforme Singlemode-Faser, prüfen und reinigen Sie LC Stecker vor dem Anschluss und überprüfen Sie das gesamte Streckenbudget einschließlich Stecker- und Spleißdämpfung. Prüfen Sie die Herstellerkompatibilitätslisten für SFP+ Module und aktivieren Sie erforderliche hostseitige Einstellungen (wie Optik oder Portgeschwindigkeit), um einen stabilen 10 Gb/s Betrieb sicherzustellen.
