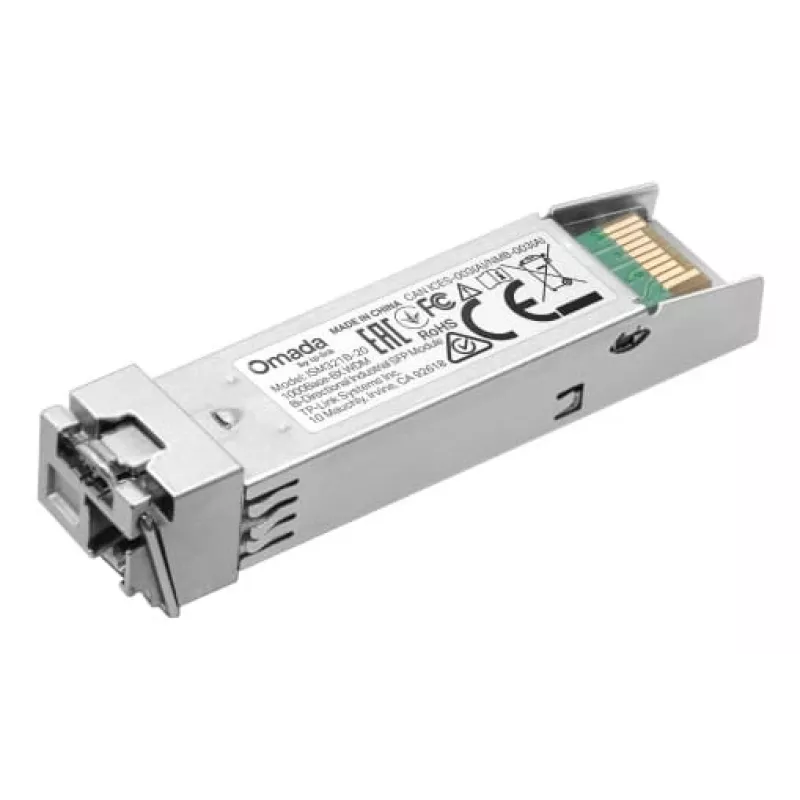

SFP Fiber-Transceiver TP-LINK ISM321B-20, WDM bidirektional, 20 km, 1,25 Gb, LC (UPC), SMF

Der TP-LINK ISM321B-20 ist ein hot-pluggable SFP-Glasfaser-Transceiver für Single-Mode-Ethernet-Verbindungen (SMF). Er unterstützt bidirektionale WDM-Übertragung mit 1,25 Gb/s (IEEE 802.3z) über eine maximale Entfernung von 20 km mit einem LC (UPC)-Steckverbinder und 9/125 µm-Faser. Das Modul wird mit 3,3 V betrieben und arbeitet in einem weiten Temperaturbereich, verpackt in einem kompakten SFP-Formfaktor (56,4 × 13,4 × 11 mm).

Vorteile

Der Transceiver ist hot-swappable für einfache Wartung und Austausch ohne Abschalten der Netzwerkgeräte. Sein Single-Mode-Faser-Design mit LC (UPC)-Steckverbinder und bidirektionaler WDM-Fähigkeit reduziert die Verkabelungskomplexität und unterstützt gleichzeitig Langstreckenverbindungen bis zu 20 km. Die kompakten SFP-Abmessungen und der breite Betriebstemperaturbereich machen das Modul für verschiedene Installationsumgebungen geeignet.

Geeignet für

• Erweiterung von Ethernet-Verbindungen zwischen Switches und Routern in Campus-Netzwerken
• Langstrecken-Glasfaserverbindungen für ISPs und Dienstanbieter
• Unternehmens-Backbone- und Rechenzentrums-Uplinks

Technische Daten

• Formfaktor: SFP (Small Form-Factor Pluggable)
• Datenrate: 1,25 Gb/s (1250 Mbit/s, IEEE 802.3z)
• Übertragungstyp: WDM bidirektional
• Maximale Reichweite: 20 km
• Fasertyp: Single-Mode-Faser (9/125 µm)
• Steckverbinder: LC (UPC)
• Schnittstelle: Glasfaser-SFP
• Betriebsspannung: 3,3 V
• Betriebstemperaturbereich: -40 bis 85 °C
• Relative Luftfeuchtigkeit (Betrieb/Lagerung): 5–85 %
• Abmessungen (B×T×H): 56,4 × 13,4 × 11 mm

Verwendung

Setzen Sie den TP-LINK ISM321B-20 SFP-Transceiver in einen SFP-Steckplatz eines kompatiblen Switches, Routers oder Transceiver-Käfigs ein, während das Gerät eingeschaltet ist, sofern Hot-Plugging unterstützt wird. Schließen Sie Single-Mode-LC-Glasfaserkabel (9/125 µm) an den LC (UPC)-Steckverbinder an und achten Sie auf die korrekte Polarität für bidirektionale WDM-Verbindungen. Überprüfen Sie den Verbindungsstatus über die Schnittstelle des Hostgeräts und überwachen Sie optische Pegel und Alarme mit Netzwerkmanagement-Tools.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb hochwertige Single-Mode-Faser (9/125 µm) mit LC (UPC)-Steckverbindern und halten Sie sich vor dem Anschließen an ordnungsgemäße Reinigungsverfahren. Stimmen Sie Wellenlänge und WDM-Paar an beiden Enden korrekt ab und beachten Sie die Herstellerrichtlinien zum ESD-Schutz bei Handhabung und Installation.
