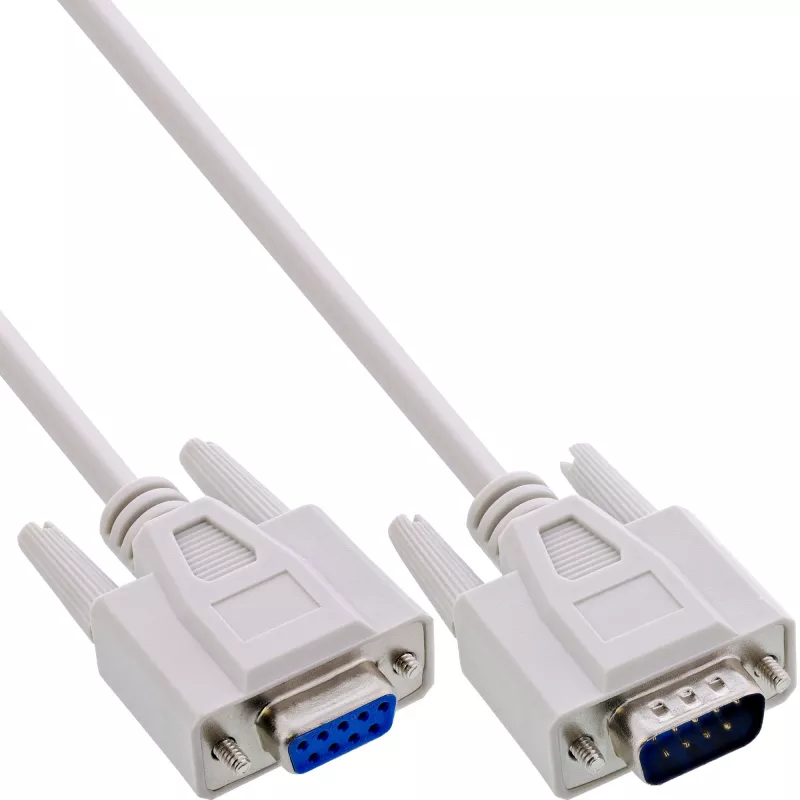

InLine Serielle Verlängerung, 9-polig Stecker/Buchse, vergossen, 1:1 belegt, 7m

Zuverlässige serielle Signalverlängerung:Die Verlängerung ermöglicht eine stabile Erweiterung bestehender RS232-, RS422- oder RS485-Verbindungen zwischen Systemkomponenten mit einer 9-poligen Sub-D-Schnittstelle.
1:1 belegt für direkte Signalübertragung:Alle Pins sind eins zu eins verbunden und ermöglichen eine unveränderte Übertragung ohne Kreuzverdrahtung.
9-poliger Sub-D-Stecker auf Buchse:Die Kombination aus 9-poligem Stecker und 9-poliger Buchse ermöglicht eine einfache Verlängerung bestehender DB9-Verbindungen.
Vergossenes Steckerdesign:Die vergossenen Stecker unterstützen eine mechanisch stabile Verbindung und erhöhen die Widerstandsfähigkeit im täglichen Einsatz.
Flexible Längenoptionen:Verfügbar in 2 Metern, 3 Metern, 5 Metern, 7 Metern, 10 Metern, 15 Metern und 20 Metern für bedarfsgerechte Installationen.

Die InLine® serielle Verlängerung mit 9-poligem Sub-D-Stecker auf 9-polige Sub-D-Buchse dient zur Verlängerung bestehender serieller Schnittstellen. Sie eignet sich für RS232-, RS422- und RS485-Verbindungen zwischen Peripheriegeräten, Datenumschaltern und PC- oder Serversystemen.
Dank der 1:1-Pinbelegung sind alle Pins direkt verbunden. Es gibt keine Kreuzverdrahtung. Dadurch bleibt die Signalstruktur der bestehenden Verbindung unverändert.
Die vergossenen Stecker unterstützen eine stabile mechanische Verbindung und sind für den regelmäßigen Einsatz ausgelegt. Die standardisierte 9-polige Sub-D-Ausführung ermöglicht eine einfache Integration in bestehende Installationen.
Das Kabel ist in mehreren definierten Längen verfügbar und kann flexibel an unterschiedliche Installationsanforderungen angepasst werden.

Steckertyp: 9-poliger Sub-D-Stecker auf 9-polige Sub-D-Buchse
Belegung: 1:1
Unterstützte Schnittstellen: RS232, RS422, RS485
Design: vergossene Stecker

InLine Serielle Verlängerung, 9-polig Stecker/Buchse, vergossen, 1:1 belegt, 7m. Produktfarbe: Beige, Kabellänge: 7 m, Anschluss 1: DB-9. Menge pro Packung: 1 St., Verpackungsbreite: 135 mm, Verpackungstiefe: 135 mm. Gewicht: 291 g

Verwendung

Stecken Sie den männlichen DE-9-Stecker in die serielle Schnittstelle des PCs, Servers oder Datenumschalters und verbinden Sie die weibliche DE-9-Buchse mit dem männlichen seriellen Anschluss des Peripheriegeräts. Achten Sie auf korrekte Ausrichtung und festen Sitz; ziehen Sie ggf. vorhandene Rändelschrauben fest. Verlegen Sie das Kabel so, dass scharfe Biegungen und elektrische Störquellen vermieden werden. Überprüfen Sie die Kommunikationseinstellungen (Baudrate, Parität, Stoppbits) beider Geräte, um die Anforderungen der seriellen Schnittstelle zu erfüllen.

Empfehlungen

Für eine zuverlässige Leistung vermeiden Sie eine parallele Verlegung zu Hochspannungsleitungen und begrenzen Sie Biegungen mit einem Radius kleiner als der vom Kabelhersteller empfohlene Wert. Verwenden Sie das Kabel innerhalb der typischen RS-232-Übertragungsdistanzen und -geschwindigkeiten; für längere Strecken oder höhere Datenraten sollten geeignete Konverter oder aktive Repeater eingesetzt werden.
