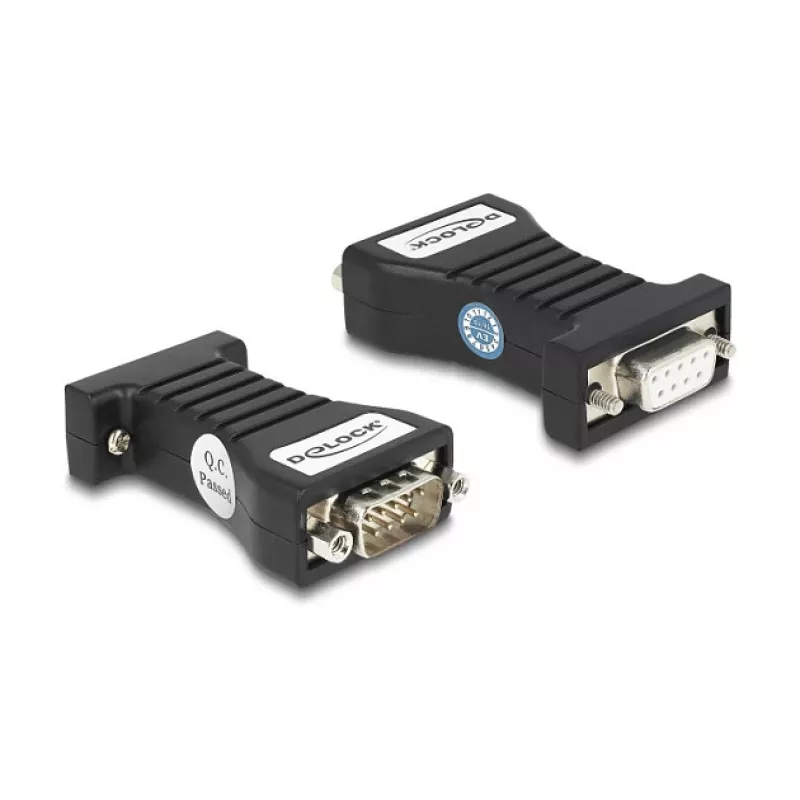

Serieller Umsetzer Repeater Isolator DeLOCK 64314 RS-232 Schwarz 33x63x17mm

Der serielle Umsetzer, Repeater und Isolator DeLOCK 64314 RS-232 bietet galvanische Trennung für RS-232-Verbindungen und schützt angeschlossene Geräte wie Computer, Maschinen, Steuerungen und Messinstrumente vor elektromagnetischen und elektrostatischen Entladungen sowie Überspannungen. Untergebracht in einem kompakten schwarzen Kunststoffgehäuse (33 × 63 × 17 mm) ermöglicht das Gerät eine kontinuierliche Datenübertragung auch bei Erd- oder Masseschleifen und kann ohne externe Stromversorgung direkt zwischen zwei DB9-Anschlüssen verbunden werden.

Vorteile

Der Isolator realisiert eine vollständige galvanische Trennung, um Masseschleifenprobleme zu vermeiden und Störungen sowie transiente Interferenzen auf RS-232-Leitungen zu reduzieren. Sein kompaktes Kunststoffgehäuse macht ihn für die Installation auf engem Raum geeignet, und das steckbare DB9-Design vereinfacht die Integration zwischen bestehenden seriellen Geräten. Für den Betrieb ist keine zusätzliche Stromversorgung erforderlich.

Geeignet für

• Schutz von PCs, Steuerungen und Industriemaschinen mit RS-232-Schnittstellen
• Verbindung von Messinstrumenten und Datenloggern über RS-232
• Verlängerung von RS-232-Verbindungen in Umgebungen mit möglichen Masseschleifen oder elektrischen Störungen

Wichtige Spezifikationen

• Schnittstelle: RS-232 (DB9)
• Funktion: serieller Umsetzer, Repeater und Isolator
• Isolierung: galvanische Trennung zwischen verbundenen Geräten
• Gehäusematerial und -farbe: Kunststoff, schwarz
• Abmessungen: 33 × 63 × 17 mm
• Stromversorgung: keine externe Stromversorgung erforderlich (busgespeist über Verbindung)
• Marke / MPN / EAN: DELOCK / 64314 / 4043619643141

Verwendung

Den Isolator direkt zwischen zwei DB9 RS-232-Steckverbinder stecken, sodass eine Seite mit dem Hostgerät und die andere Seite mit dem Peripheriegerät verbunden ist. Sicherstellen, dass die Steckverbinder fest sitzen und die Signalpins mit der vorhandenen Verkabelung übereinstimmen. Das Gerät arbeitet ohne externe Stromquelle; nach dem Anschließen bietet es eine isolierte Durchleitung für RS-232-Signale und hält die Datenübertragung auch bei unterschiedlichen Erdpotentialen aufrecht.

Empfehlungen

Den Isolator in Installationen verwenden, bei denen RS-232-Leitungen elektrischem Rauschen, möglichen Überspannungen oder unterschiedlichen Erdpotentialen ausgesetzt sind. Vor dem Anschließen die Pinbelegung prüfen und das Gerät für optimale Leistung nicht in der Nähe starker EMI-Quellen platzieren.
