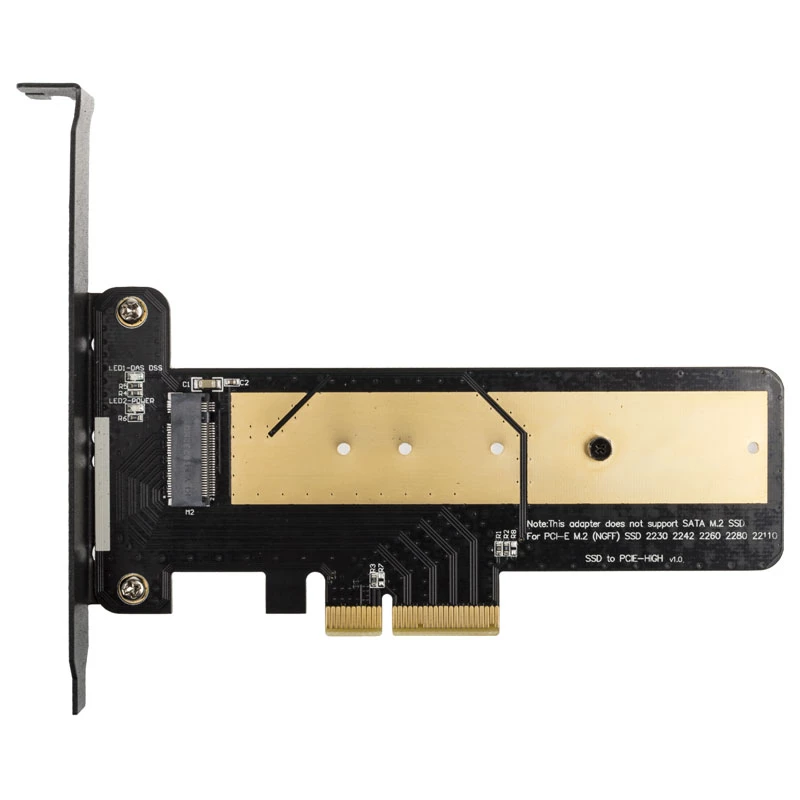

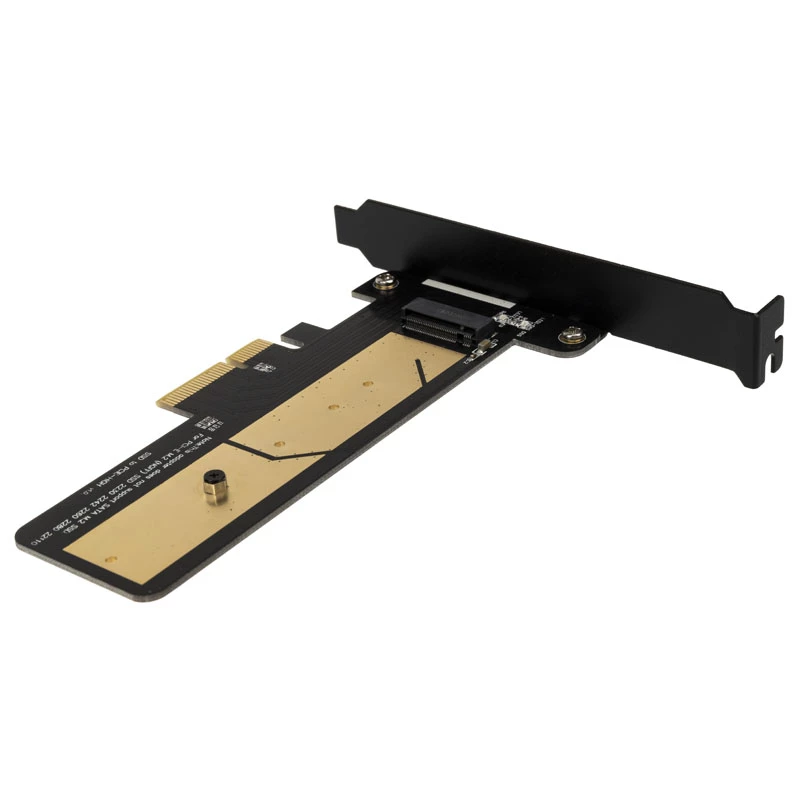

Schnittstellenkarte Akasa AK-PCCM2P-02

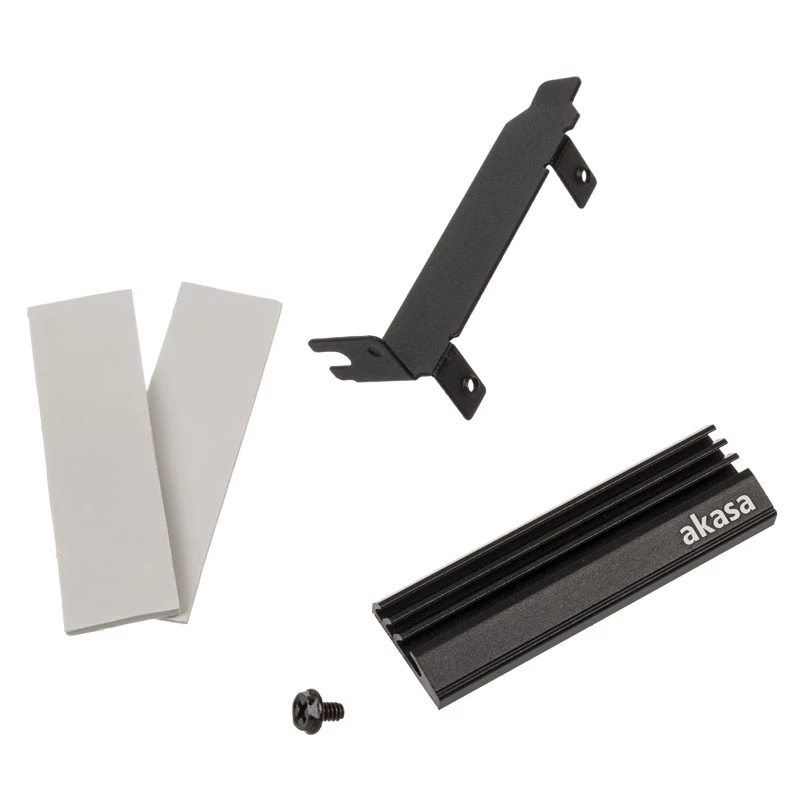

Die Akasa AK-PCCM2P-02 ist eine interne M.2-auf-PCIe-Adapterkarte, die eine M.2-PCIe-3.0-x4-NVMe-SSD in eine Standard-PCIe-x4-Hostschnittstelle umwandelt. Zum Lieferumfang gehören eine dedizierte Kühlkörperbaugruppe und zwei Wärmeleitpads (Stärken 2,3 mm und 1,5 mm). Der Adapter ist mit PCIe-Gen3-x4-, x8- und x16-Steckplätzen kompatibel und abwärtskompatibel zu PCIe Gen2. Die Karte hat ein kompaktes Profil und ein schwarz-goldenes Finish, das für den internen PC-Einbau geeignet ist.

Vorteile

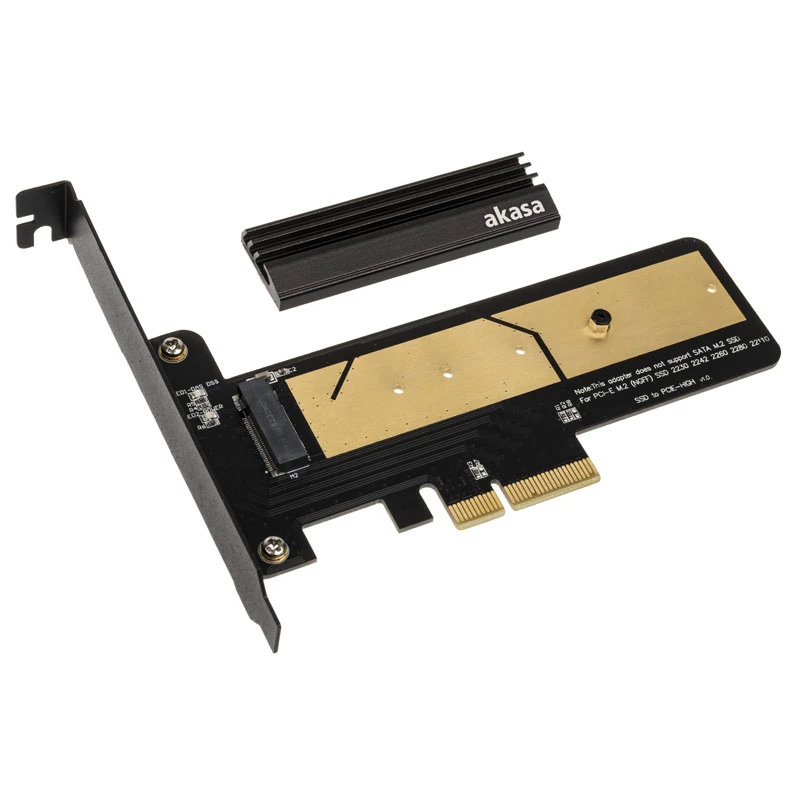

Die Platine des Adapters mit freiliegendem Kupfer in Kombination mit dem zusätzlichen Kühlkörper senkt die SSD-Temperatur und trägt zur Aufrechterhaltung einer konstanten Leistung bei. Die passive Kühlung vermeidet bewegliche Teile, und die mitgelieferten Wärmeleitpads vereinfachen die Installation und verbessern die Wärmeübertragung zwischen SSD und Kühlkörper. Die Unterstützung von PCIe Gen3 x4 ermöglicht einen Gerätedurchsatz von bis zu 32 Gbit/s bei Verwendung mit einem kompatiblen Host-Steckplatz.

Geeignet für

• Aufrüsten von Desktop-PCs mit einer M.2-PCIe-NVMe-SSD über einen freien PCIe-Steckplatz
• Installation einer M.2-SSD in Systemen ohne nativen M.2-Steckplatz
• Anwendungen, die eine konstante NVMe-Leistung mit passiver Kühlung erfordern

Wichtige Spezifikationen

• Modell: Akasa AK-PCCM2P-02
• Schnittstelle: Host PCIe, Ausgang M.2 (PCIe 3.0 x4 NVMe)
• Maximale Übertragungsrate: bis zu 32 Gbit/s (PCIe Gen3 x4)
• Kühlung: Passiver Kühlkörper mit freiliegender Kupferplatine und zwei Wärmeleitpads (2,3 mm und 1,5 mm)
• Kompatibilität: Passt in PCIe-Gen3-x4-/x8-/x16-Steckplätze; abwärtskompatibel mit PCIe Gen2
• Intern: Ja
• Farbe: Schwarz, Gold
• Abmessungen: 120 mm (B) x 148 mm (T) x 21,7 mm (H)

Verwendung

Schalten Sie den PC aus und ziehen Sie den Netzstecker. Setzen Sie die M.2-NVMe-SSD in den M.2-Steckplatz des Adapters ein und befestigen Sie sie entsprechend dem Montagepunkt für die SSD-Länge. Bringen Sie das passende Wärmeleitpad zwischen SSD und Kühlkörper an, wählen Sie die Pad-Stärke, die einen festen Kontakt gewährleistet, und befestigen Sie dann die Kühlkörperbaugruppe. Installieren Sie den Adapter in einem verfügbaren PCIe-Gen3-x4-, x8- oder x16-Steckplatz auf dem Motherboard und befestigen Sie die Karte am Gehäuse. Schließen Sie das Gerät wieder an die Stromversorgung an und starten Sie das System; die SSD sollte vom Betriebssystem erkannt werden, wenn die Treiber und BIOS-Einstellungen NVMe-Geräte unterstützen.

Empfehlungen

Installieren Sie die Karte in einem PCIe-Steckplatz, der PCIe Gen3 x4 unterstützt, um die beste Leistung zu erzielen. Stellen Sie sicher, dass das gewählte Wärmeleitpad vollständigen Kontakt zwischen SSD und Kühlkörper bietet, und überprüfen Sie die BIOS-/UEFI-NVMe-Einstellungen, falls das Laufwerk nicht sofort erkannt wird.
