Interner Mini-PCIe-Schnittstellenadapter DELOCK 95279 — Serieller Host, Mini-PCIe-Ausgang, RS-232-Unterstützung, 460,8 Kbit/s, FIFO 256 B, 30×51×10 mm

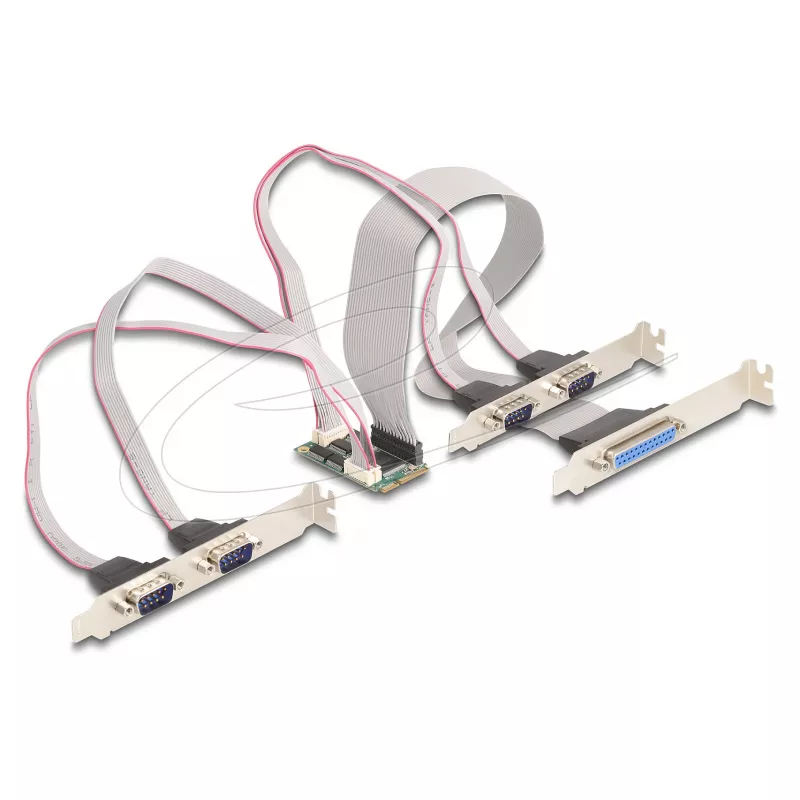

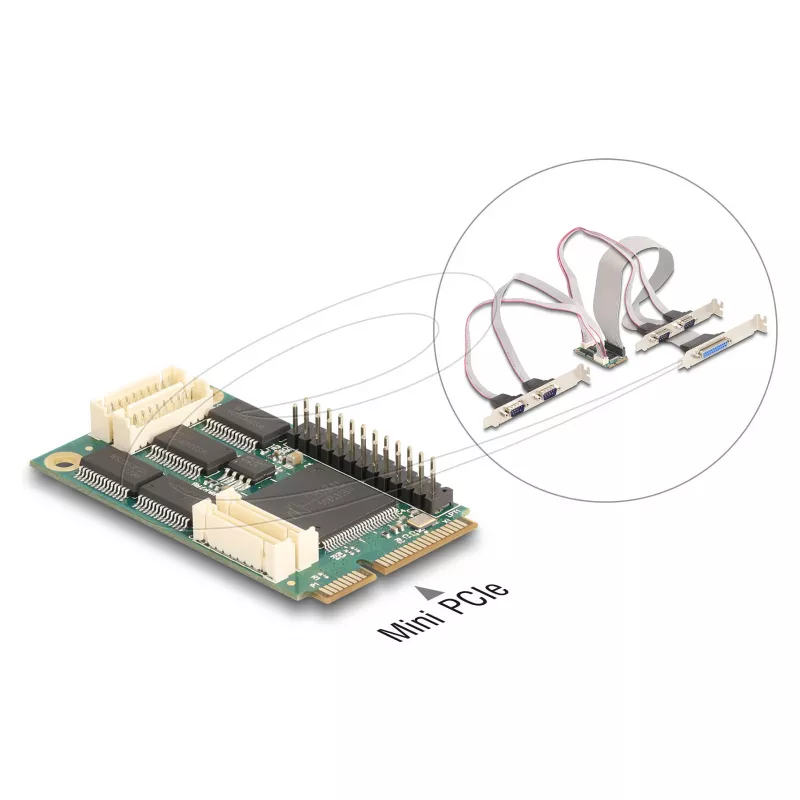

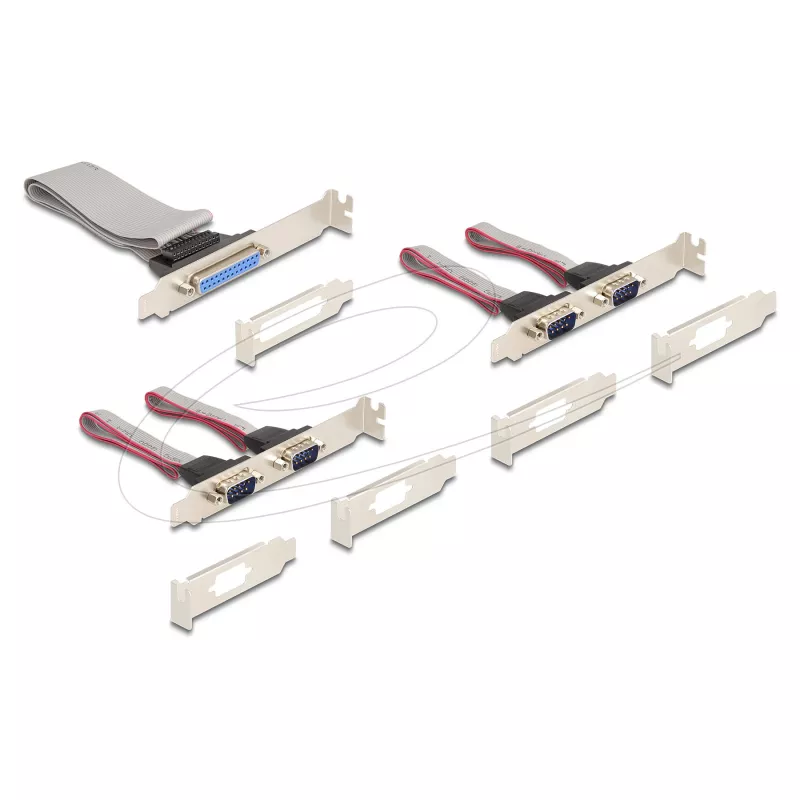

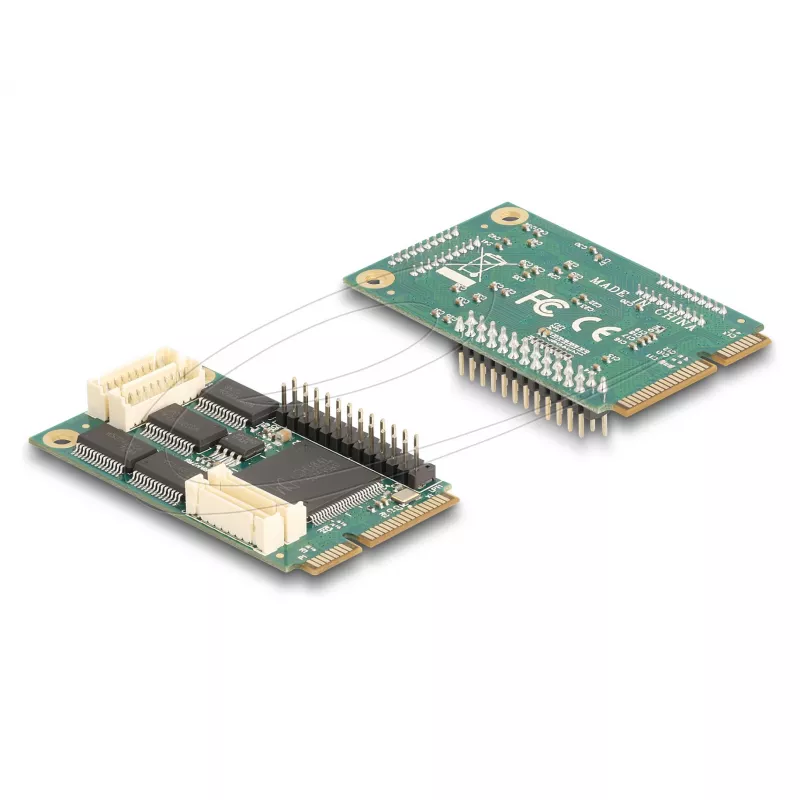

DELOCK 95279 ist ein interner Mini-PCIe-Schnittstellenadapter, der eine Systemerweiterung ermöglicht, indem er vier serielle und eine parallele Verbindung über einen Mini-PCIe-Slot-Bracket bereitstellt. Der Adapter verfügt über eine serielle (RS-232) Host-Schnittstelle mit einer maximalen Baudrate von 460,8 Kbit/s und einem internen FIFO-Puffer von 256 Byte. Er unterstützt konfigurierbare Datenbits (5, 6, 7, 8) und ist auf einer kompakten Platine mit den Maßen 30 × 51 × 10 mm und einer Komponentenausführung in Schwarz, Gold und Grün aufgebaut.

Vorteile

Der Adapter ermöglicht die Integration älterer serieller und paralleler Peripheriegeräte in Systeme mit einem Mini-PCIe-Steckplatz, ohne dass zusätzliche externe Konverter erforderlich sind. Sein internes Design spart Platz im Gehäuse, und der 256-Byte-FIFO reduziert die CPU-Belastung bei Burst-Übertragungen. Konfigurierbare Datenbit-Einstellungen und die Unterstützung für Standard-RS-232-Signalisierung gewährleisten die Kompatibilität mit einer breiten Palette von industriellen Steuerungen, Modems, Druckern und Scannern.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie den DELOCK 95279 in einem verfügbaren Mini-PCIe-Steckplatz in Ihrem System gemäß den Anweisungen des Motherboard-Herstellers, befestigen Sie den Slot-Bracket und schließen Sie die seriellen oder parallelen Zielgeräte an die Bracket-Ausgänge an. Stellen Sie sicher, dass das Host-System während der Installation ausgeschaltet ist, um Schäden zu vermeiden. Aktivieren Sie nach der physischen Installation das Gerät bei Bedarf im System-BIOS/UEFI und installieren Sie die erforderlichen Treiber, damit das Betriebssystem die seriellen und parallelen Anschlüsse erkennt. Konfigurieren Sie die Portparameter (Baudrate, Datenbits, Parität, Stoppbits) in der Host-Software oder in den seriellen Anschlusseinstellungen des Betriebssystems, um sie an die angeschlossenen Geräte anzupassen.

Empfehlungen

Verwenden Sie geschirmte serielle Kabel und eine ordnungsgemäße Erdung für eine zuverlässige RS-232-Kommunikation in elektrisch gestörten Umgebungen. Überprüfen Sie die Treiberkompatibilität mit Ihrem Betriebssystem und testen Sie jeden Anschluss nach der Installation. Konfigurieren Sie für kontinuierliche oder hochvolumige Anwendungen eine geeignete Flusssteuerung und überwachen Sie die FIFO-Auslastung, um Datenverluste zu vermeiden.
