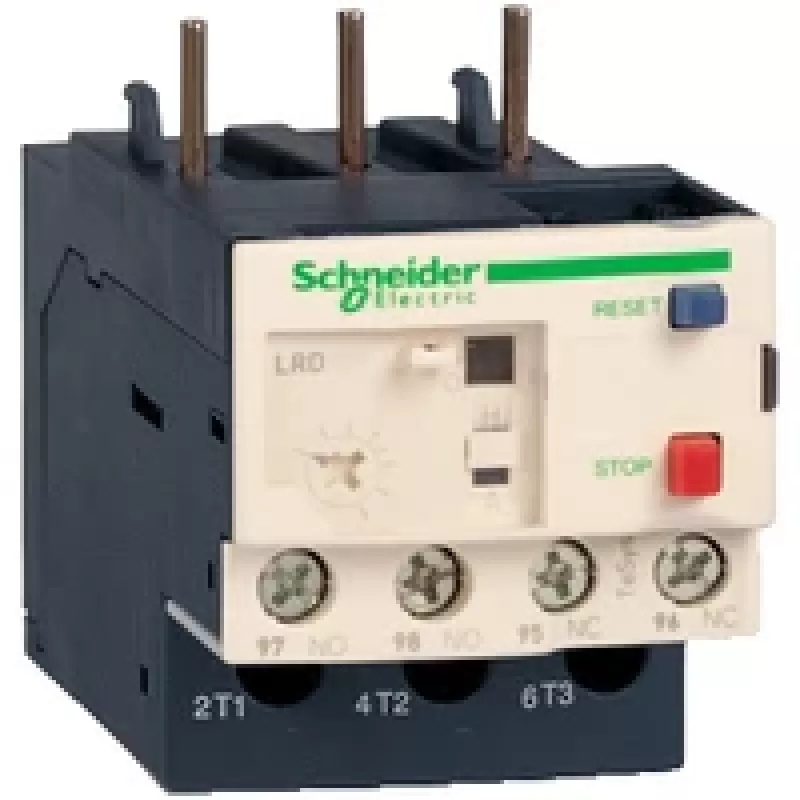

Schneider Electric LRD22 Thermisch-Überlastrelais, 16-24 A, Klasse 10A, 690 V, 3-polig

Das Schneider Electric LRD22 ist ein leistungsstarkes thermisches Überlastrelais aus der TeSys LRD-Serie, das zuverlässigen Schutz für Motoren und elektrische Stromkreise bietet. Mit einem einstellbaren Strombereich von 16-24 A und einer Auslöseklasse 10A gewährleistet dieses Relais eine präzise Überlastsicherung in anspruchsvollen Industrieumgebungen. Es arbeitet bei einer Bemessungsspannung von 690 V AC und ist für einen weiten Temperaturbereich von -20 bis 60 °C geeignet.

Vorteile

Dieses thermische Überlastrelais bietet außergewöhnliche Haltbarkeit und Präzision mit manuellen oder automatischen Rückstelloptionen für flexible Betriebsweisen. Sein kompaktes Design unterstützt die direkte Montage auf Schützen, Hutschiene oder Platte, was die Integration in bestehende Systeme erleichtert. Die Schutzart IP20 gewährleistet Sicherheit in Standard-Industrieumgebungen.

Geeignet für

• Motorschutz in der Industrieautomation
• Überlastschutz für Drehstromkreise
• Integration mit TeSys-Schützen und Startern

Wichtige Spezifikationen

• Produkttyp: Thermisch-Überlastrelais
• Stromeinstellbereich: 16-24 A
• Auslöseklasse: Klasse 10A
• Bemessungsbetriebsspannung: 690 V AC 50/60 Hz
• Polzahl: 3
• Montageart: Direkt auf Schütz, Platte, Hutschiene
• Hilfskontakte: 1 S + 1 Ö
• Rückstellart: Manuell/Automatisch
• Betriebstemperatur: -20 bis 60 °C
• Lagertemperatur: -60 bis 70 °C
• Schutzart: IP20
• Normen: IEC 60947-4-1, UL 508, CSA C22.2 Nr. 14
• Gewicht: 124 g

Empfehlungen

Für optimale Leistung kombinieren Sie das LRD22 mit einem kompatiblen Schneider Electric Schütz aus der TeSys-Reihe. Stellen Sie eine ordnungsgemäße Installation und Konfiguration gemäß den Herstellerrichtlinien sicher, um den Motorschutz und die Systemzuverlässigkeit zu maximieren.
