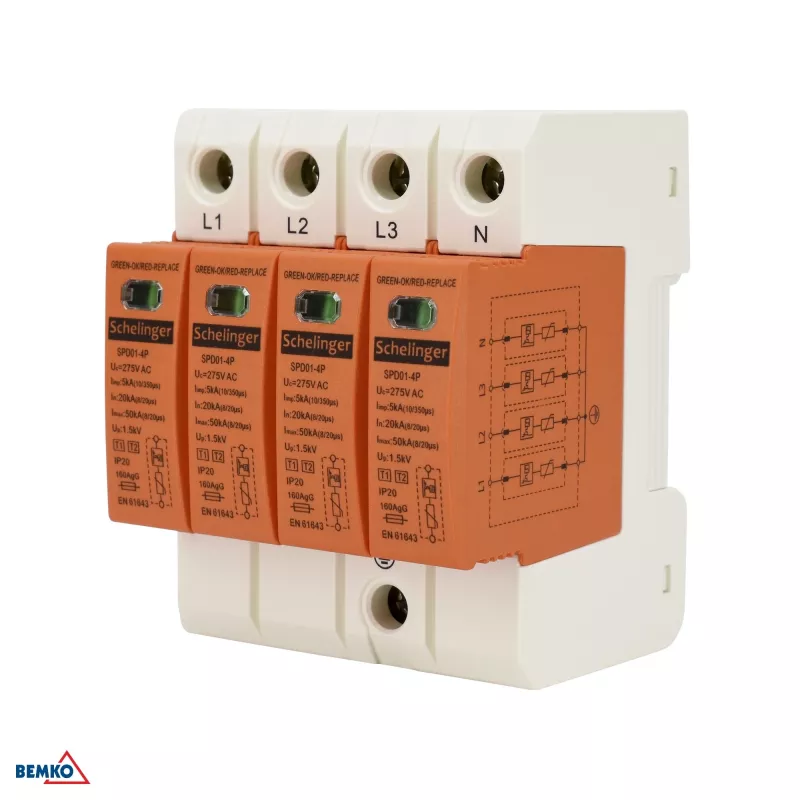

SCHELINGER Überspannungsableiter 4P 5kA (10/350) Klasse T1+T2 (B+C)

Der SCHELINGER A51-SPD01-4P-B+C ist ein leistungsstarker Überspannungsschutz (SPD) zum Schutz elektrischer Anlagen vor direkten und indirekten Blitzeinschlägen. Durch die Kombination von Typ 1 und Typ 2 in einem kompakten Gerät bietet er zuverlässigen Überspannungsschutz für Hauptverteilungen in Gebäuden mit äußerem Blitzschutzsystem.

Vorteile

Dieser SPD bietet einen dualen Schutz (T1+T2) in 4-poliger Ausführung, was Platz und Installationskosten spart. Mit einem Impulsstrom von 5 kA (10/350 µs) pro Pol und einem maximalen Ableitstrom von 40 kA (8/20 µs) gewährleistet er robusten Schutz gegen sowohl energiereiche Überspannungen als auch häufige transiente Überspannungen. Die visuelle Statusanzeige (grün/rot) ermöglicht eine schnelle Überprüfung des Betriebszustands.

Geeignet für

• Hauptverteilungen in Wohn-, Gewerbe- und Industriegebäuden
• Anlagen mit äußerem Blitzschutzsystem (LPS)
• Drehstromsysteme TN-S, TN-C, TN-C-S und TT
• Schutz empfindlicher elektronischer Geräte vor Überspannungsschäden

Technische Daten

• SPD-Typ: Typ 1 + Typ 2 (T1+T2) nach PN-EN 61643-11
• Polzahl: 4P (3L+N+PE)
• Impulsstrom (Iimp) (10/350 µs): 5 kA pro Pol
• Nennableitstrom (In) (8/20 µs): 20 kA pro Pol
• Maximaler Ableitstrom (Imax) (8/20 µs): 40 kA pro Pol
• Maximale Dauerbetriebsspannung (Uc): 275 V AC
• Schutzpegel (Up): < 1,5 kV
• Nennspannung (Un): 230/400 V AC
• Technologie: Varistor (MOV)
• Montage: DIN-Schiene (TH35)
• Anzahl der Module: 4 TE
• Kurzschlussfestigkeit (Isccr): 50 kA
• Maximale Vorsicherung: 125 A gL/gG

Empfehlungen

Für optimalen Schutz installieren Sie diesen SPD in der Hauptverteilung so nah wie möglich am Gebäudeeingang. Stellen Sie die korrekte Koordination mit nachgeschalteten Typ-2- oder Typ-3-SPDs sicher. Befolgen Sie stets die örtlichen Elektrovorschriften und Herstellerrichtlinien.
