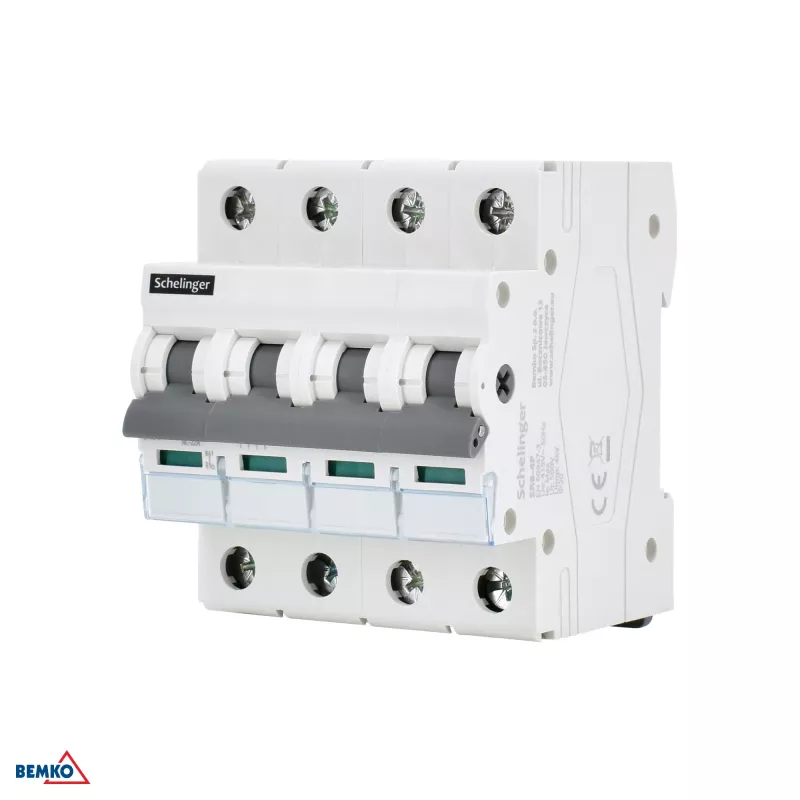

SCHELINGER A11-SR8-4P-100 4-poliger 100A Lasttrennschalter

Der SCHELINGER A11-SR8-4P-100 ist ein hochwertiger 4-poliger Lasttrennschalter mit einer Nennstromstärke von 100 A, ausgelegt für zuverlässiges Hauptschalten und Trennen in elektrischen Verteilersystemen. Konform mit IEC/EN 60947-3 gewährleistet dieses robuste Gerät eine sichere Trennung von Stromkreisen während Wartungs- oder Notabschaltungen. Sein kompaktes 4-Modul-Design passt in Standard-Hutschienen-Gehäuse (TH35) und eignet sich ideal für industrielle, gewerbliche und private Anwendungen.

Vorteile

Dieser Lasttrennschalter bietet außergewöhnliche Haltbarkeit mit einer mechanischen Lebensdauer von 20.000 Zyklen und einer elektrischen Lebensdauer von 10.000 Zyklen. Der Frontschutz IP40 und der Klemmschutz IP20 bieten Sicherheit gegen Staub und versehentlichen Kontakt. Mit einer Bemessungsstoßspannung von 6 kV und einer Kurzschlussfestigkeit von 10 kA (1s) liefert er zuverlässige Leistung unter Fehlerbedingungen. Der weite Betriebstemperaturbereich (-25°C bis +50°C) gewährleistet Funktionalität in verschiedenen Umgebungen.

Geeignet für

• Hauptschalter/Trennschalter in Verteilerkästen
• Industrielle Steuerungstafeln
• Elektrische Anlagen in Gewerbegebäuden
• Erneuerbare-Energie-Anlagen (z. B. Solar-PV)
• Wartungstrennung für Maschinen

Wichtige Spezifikationen

• Polzahl: 4P
• Bemessungsstrom (In): 100 A
• Bemessungsbetriebsspannung (Ue): 400 V AC
• Bemessungsisolationsspannung (Ui): 690 V AC
• Bemessungsstoßspannung (Uimp): 6 kV
• Kurzschlussfestigkeit (Icw): 10 kA (1s)
• Normenkonformität: IEC/EN 60947-3
• Montageart: Hutschiene (TH35)
• Modulbreite: 4 Module
• Klemmkapazität: 1,5 - 50 mm²
• Elektrische Lebensdauer: 10.000 Zyklen
• Mechanische Lebensdauer: 20.000 Zyklen
• Schutzart (Front): IP40
• Schutzart (Klemmen): IP20
• Betriebstemperaturbereich: -25°C bis +50°C
• Frequenz: 50/60 Hz

Empfehlungen

Für optimale Leistung stellen Sie sicher, dass die Drehmomenteinstellungen beim Anschluss der Klemmen korrekt sind (siehe Herstellerrichtlinien). Dieser Schalter eignet sich als Haupttrennschalter gemäß den örtlichen elektrischen Vorschriften. Überprüfen Sie stets die Kompatibilität mit vorgeschalteten Schutzgeräten.
