Scanner-Modul DeLOCK Barcode Scanner Module 1D und 2D Schwarz FPC 12-polig

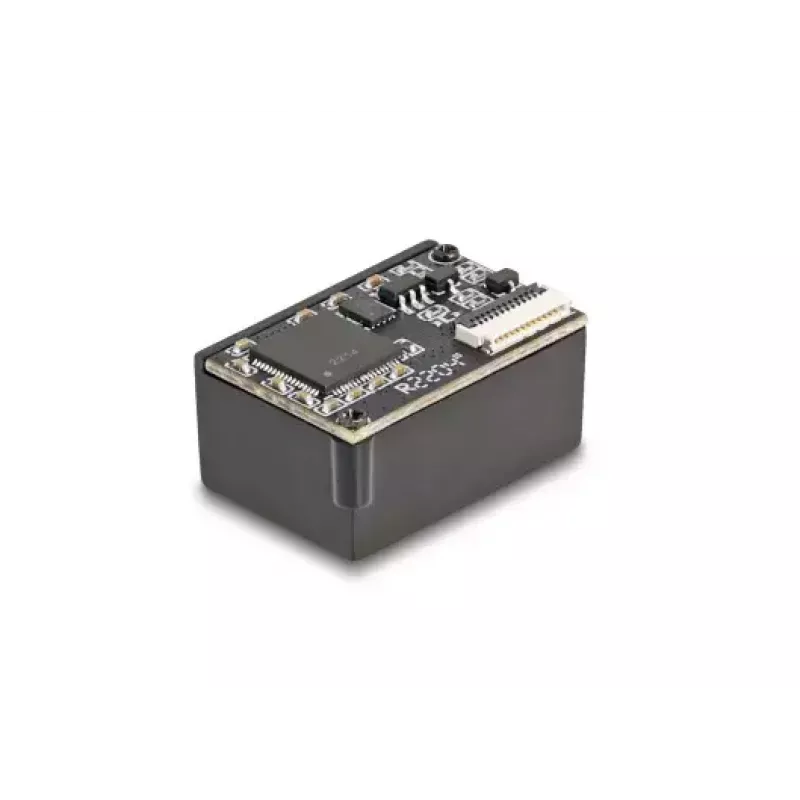

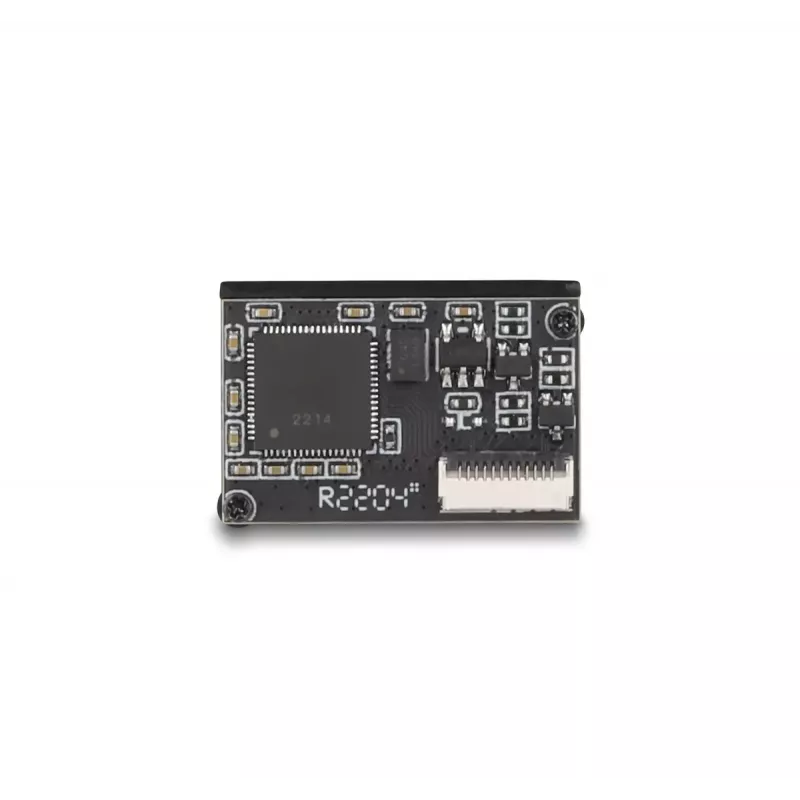

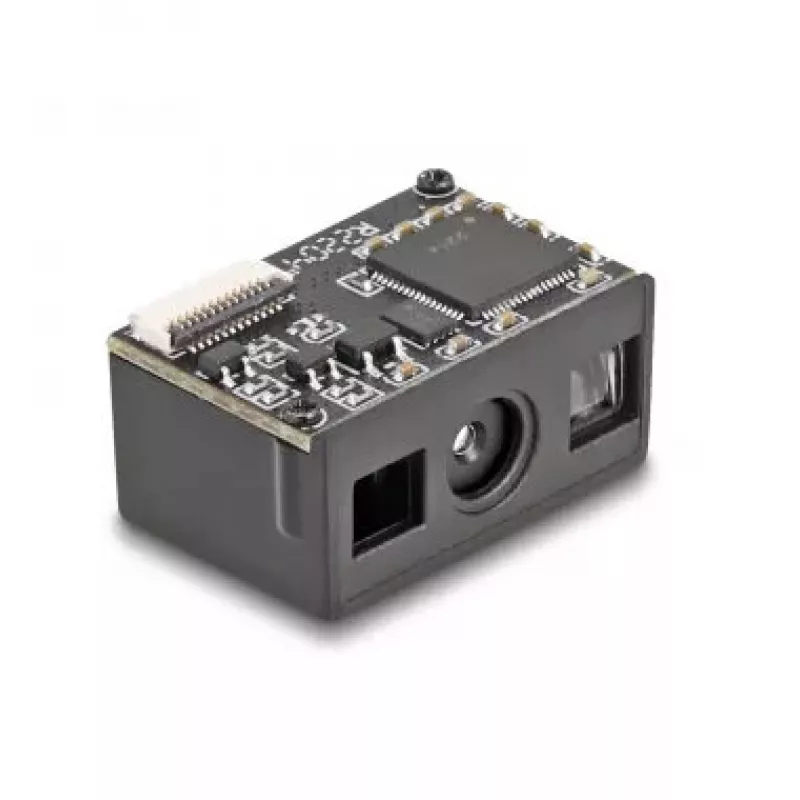

Dieses Delock Barcode-Scanner-Modul ist für den Einbau in ein Gehäuse konzipiert und unterstützt sowohl 1D- als auch 2D-Barcodes. Das kompakte Modul misst 21 x 14 x 9 mm und wird über einen 12-poligen FPC-Stecker angeschlossen, wodurch es sich für die Integration in Geräte eignet, die eine integrierte Barcode-Scanfunktion benötigen. Das Gerät wird in Schwarz geliefert und wiegt ca. 0,002 kg. Hinweis: Das Modul gibt nur das deutsche Tastaturlayout aus.

Vorteile

Der Scanner kombiniert einen sehr kleinen Formfaktor mit der Fähigkeit, alle gängigen 1D- und 2D-Barcodetypen zu lesen, einschließlich Barcodes, die auf Displays angezeigt werden. Er passt sich automatisch an die Umgebungshelligkeit an und kann unter optimalen Lichtverhältnissen bis zu 30 Scans pro Sekunde durchführen. Bei schwachem Licht beleuchtet die eingebaute weiße LED den Barcode für eine zuverlässige Erfassung. Die 12-polige FPC-Schnittstelle vereinfacht die Integration in kundenspezifische Gehäuse und Geräte.

Geeignet für

Wichtige Spezifikationen

Verwendung

Montieren Sie das Modul im vorgesehenen Gehäuse und verbinden Sie es über die 12-polige FPC-Schnittstelle gemäß den Pinbelegungs- und elektrischen Spezifikationen des Herstellers mit dem Hostgerät. Positionieren Sie den Scanner hinter einem geeigneten Fenster oder einer Öffnung, damit der Sensor eine freie Sicht auf Barcodes hat. Stellen Sie sicher, dass das Hostsystem für die Eingabe im Tastaturstil konfiguriert ist und dass das Modul das deutsche Tastaturlayout für die Ausgabe verwendet. Testen Sie das Scannen sowohl mit gedruckten Etiketten als auch mit auf Bildschirmen angezeigten Barcodes, um die korrekte Ausrichtung und Funktion zu bestätigen.

Empfehlungen

Für eine zuverlässige Leistung installieren Sie das Modul an einem Ort mit stabilen Umgebungslichtverhältnissen oder wo die eingebaute LED den Barcode beleuchten kann. Vermeiden Sie es, den Sensor hinter dicken oder stark reflektierenden Materialien zu platzieren. Überprüfen Sie die Tastaturlayouteinstellungen im Hostsystem, wenn Zeichen falsch interpretiert werden.
