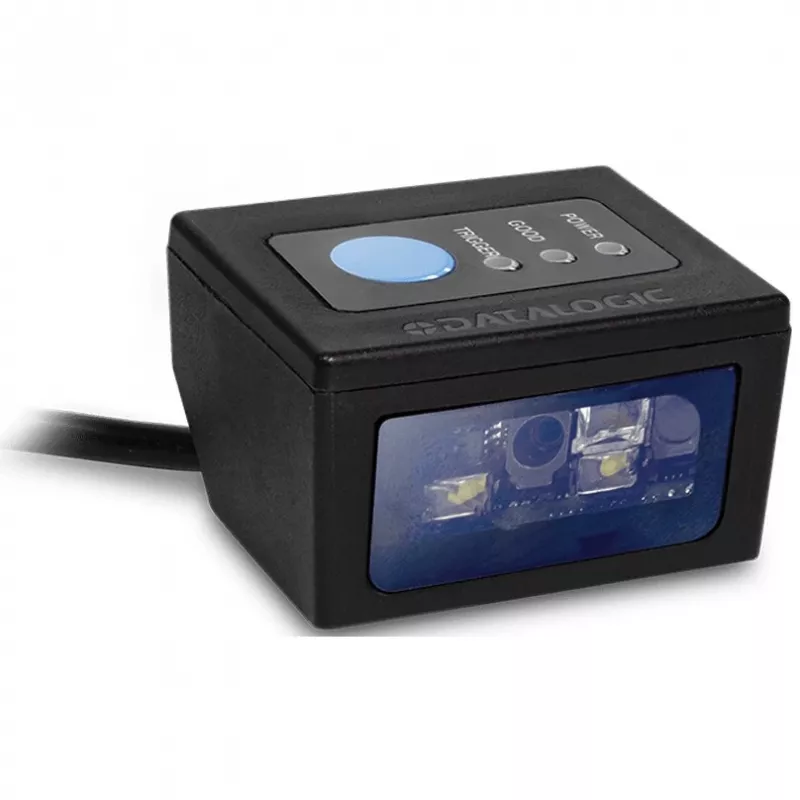

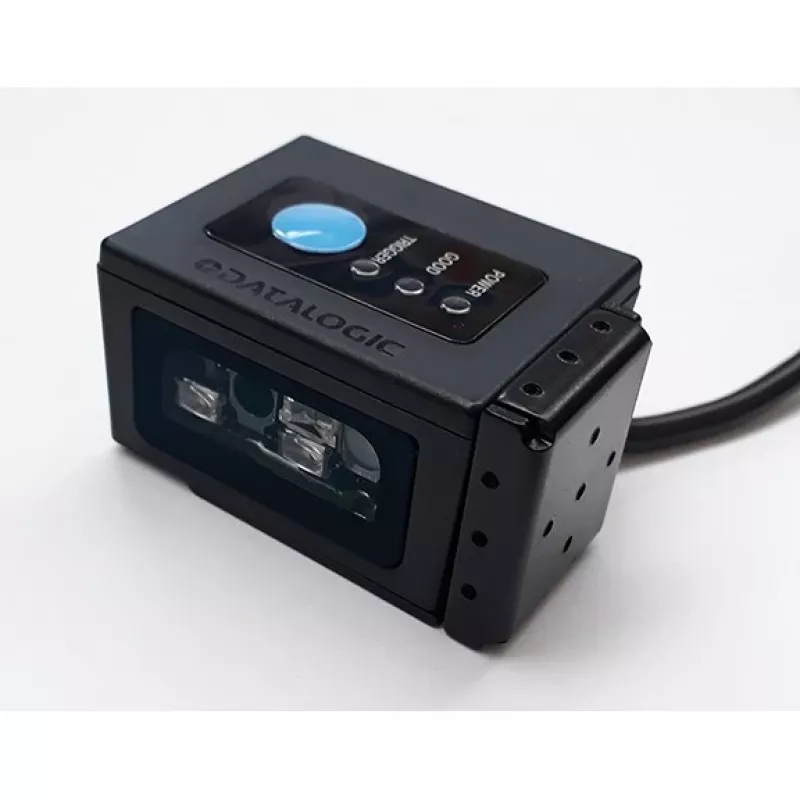

Fixierter Barcodeleser Datalogic DSM04XX

Der fixierte Barcodeleser Datalogic DSM04XX bietet kompakte 1D- und 2D-Scanleistung für die Integration in Kioske, Ticketautomaten, Zutrittskontrollsysteme, autonome Roboter und Laborprüfgeräte. Das Gehäuse aus hochschlagfestem Kunststoff mit Schutzart IP54 widersteht Staub, Spritzwasser und üblichen Reinigungslösungsmitteln; es ist leicht (96 g) und klein (47 mm breit, 27 mm tief), wodurch es sich für enge Einbauräume eignet und kabelgebundene RJ-45-Konnektivität sowie eine 5-V-Gleichstromversorgung unterstützt.

Vorteile

Der DSM04XX vereint eine sehr kleine Bauform mit robuster Konstruktion und mehreren Schnittstellenoptionen. Verfügbar in verschiedenen Auflösungen und Sichtfeldern, einschließlich eines Weitwinkelmodells für beengte Platzverhältnisse, bietet er zuverlässigen Betrieb bei schwachem Licht und in Bewegung, akustische Rückmeldung und einen sichtbaren 4-Punkt-Aimer plus Grün-Spot-Gutlese-Anzeige. Montagematerial für die flexible mechanische und elektrische Integration ist im Lieferumfang enthalten.

Geeignet für

• Selbstbedienungskioske und Verkaufsautomaten
• Ticket- und Zutrittskontrollterminals
• Eingebettete Industriegeräte und autonome Roboter
• Labor- und Prüfgeräte, die kompakte Scanner erfordern

Technische Daten

• Scannertyp: 1D/2D
• Sensortyp: Linear
• Konnektivität: Kabelgebunden (RJ-45)
• Stromversorgung: 5 V DC, 214 mA
• Schutzart: IP54
• Gewicht: 0,096 kg
• Abmessungen (ca.): 47 mm (B) x 27 mm (T)
• Unterstützte 1D-Codes: Telepen, UPC, Trioptic, Plessey, Pharmacode, Matrix 2 of 5, MSI, EAN128, Code 93, Code 39, Code 128, Code 11, Interleaved 2 of 5
• Unterstützte 2D-Codes: MaxiCode, QR Code, Micro QR, Data Matrix, Aztec Code
• Farbe: Schwarz

Anwendung

Installieren Sie den DSM04XX mithilfe des mitgelieferten Montagematerials in Ihr Gehäuse; er kann von jeder Seite und in verschiedenen Winkeln montiert werden, um sich der Installation anzupassen. Schließen Sie das Gerät über die kabelgebundene RJ-45-Schnittstelle an und versorgen Sie es mit 5 V Gleichspannung. Wählen Sie das passende Modell und Sichtfeld für Ihre Anwendung und konfigurieren Sie dann den Scanmodus (getriggert, Autosense oder Soft-Trigger) über die Geräteeinstellungen. Überprüfen Sie die Lesevorgänge anhand des akustischen Signals, des 4-Punkt-Aimers und der Grün-Spot-Anzeige.

Empfehlungen

Für eine zuverlässige Langzeitleistung montieren Sie den Leser so, dass mechanische Stöße minimiert werden, vermeiden Sie direkte Hochdruck-Wasserstrahlen und befolgen Sie die Reinigungshinweise des Herstellers für Lösungsmittel und Desinfektionsmittel. Wählen Sie die Auflösungs- und Sichtfeldvariante, die den erwarteten Barcodegrößen und dem Arbeitsabstand in Ihrer Anwendung entspricht.
