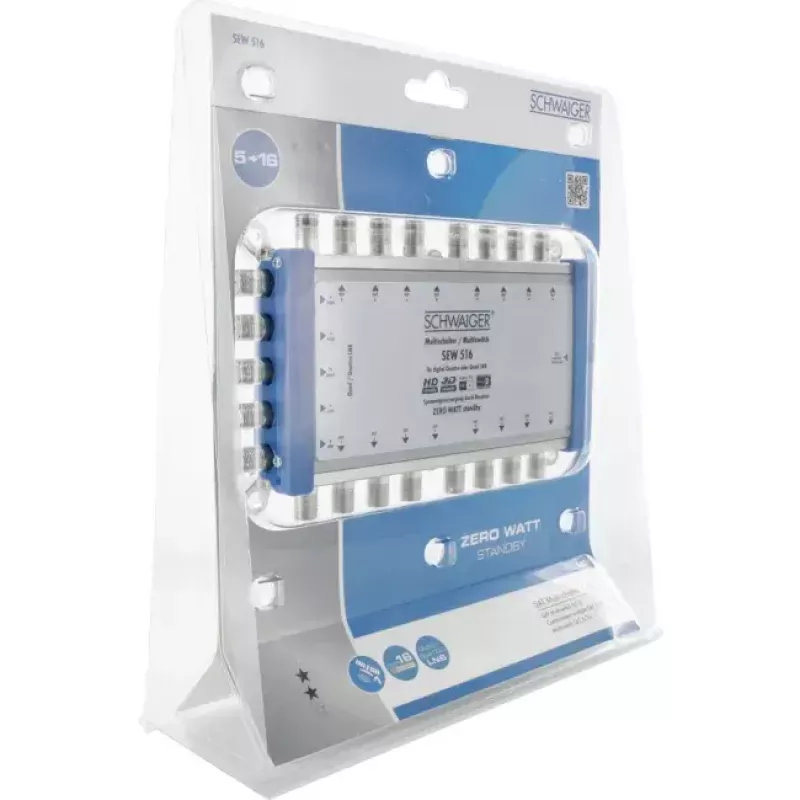

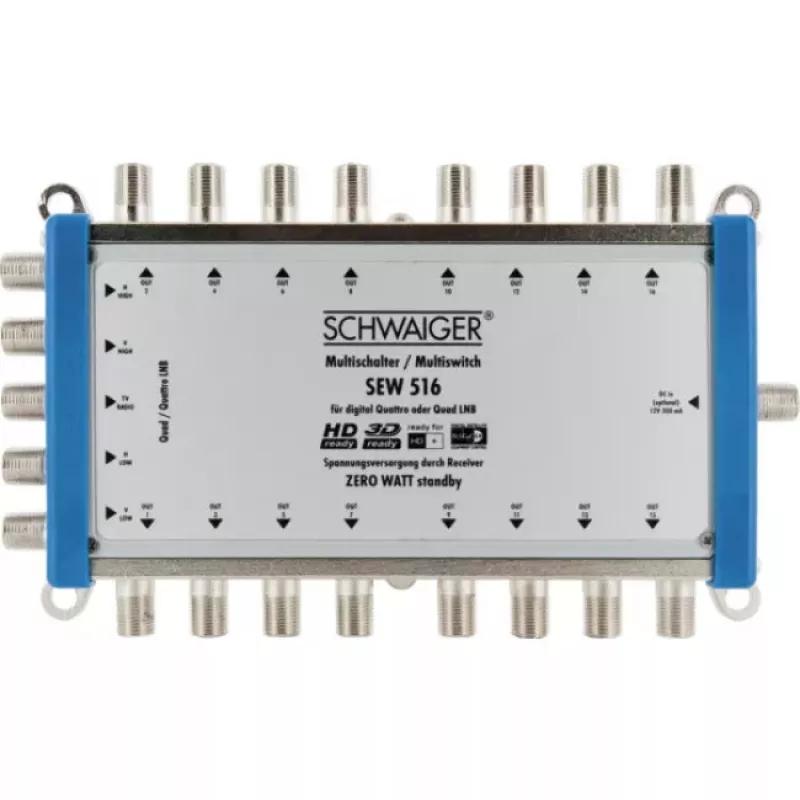

Satelliten-Multischalter Schwaiger SEW516 531 5 Eingänge 16 Ausgänge

Der SCHWAIGER SEW516 531 ist ein Satelliten-Multischalter, der für die Verteilung digitaler Signale von einer Satellitenposition an bis zu 16 Teilnehmer entwickelt wurde. Er empfängt Signale von einem Quattro-LNB oder einem Quad-LNB und unterstützt einen Frequenzbereich von 950–2150 MHz. Das Gerät ist passiv in Bezug auf die Stromversorgung: Es wird nur von den angeschlossenen Receivern mit Strom versorgt und verbraucht im Schlafmodus 0 Watt, wenn kein Receiver aktiv ist. Die kompakten Abmessungen (155 × 20 × 80 mm) ermöglichen eine einfache Installation und Integration in bestehende Satellitenanlagen.

Vorteile

Der Multischalter bietet unabhängigen Programmzugang für alle Teilnehmer, sodass jeder Receiver die Kanäle separat auswählen kann. Er unterstützt die üblichen LNB-Versorgungsspannungen (14 V und 18 V) und funktioniert sowohl mit Quattro- als auch mit Quad-LNBs. Der geringe Standby-Stromverbrauch sorgt dafür, dass kein unnötiger Strom verbraucht wird, wenn keine Receiver in Betrieb sind. Die Konfiguration mit 5 Eingängen und 16 Ausgängen macht ihn geeignet für mittelgroße Mehrteilnehmer-Satelliteninstallationen.

Geeignet für

• Mehrfamilienhäuser mit gemeinsamer Satellitenverteilung
• Kleine Hotels, Pensionen oder Büros, die bis zu 16 unabhängige Receiver benötigen
• Heiminstallationen, bei denen eine Satellitenposition auf mehrere Räume verteilt wird

Technische Daten

• Marke: SCHWAIGER
• Modell / MPN: SEW516 531
• EAN: 4004005370317
• Eingänge: 5 (für Quattro- oder Quad-LNB)
• Ausgänge: 16
• Frequenzbereich: 950–2150 MHz
• LNB-Stromversorgung: 14 V / 18 V über angeschlossene Receiver
• Leistungsaufnahme im Schlafmodus: 0 W (wenn kein Receiver aktiv ist)
• Abmessungen (B × T × H): 155 × 20 × 80 mm

Verwendung

Verbinden Sie die vier Ausgänge eines Quattro-LNBs (oder die entsprechenden Ausgänge eines Quad-LNBs) mit den entsprechenden Eingängen des Multischalters, sowie ggf. den terrestrischen Eingang. Montieren Sie den Multischalter an einem trockenen, belüfteten Ort in der Nähe des Verteilungspunkts. Schließen Sie jeden Receiver mit Koaxialkabeln an einen der 16 Ausgänge an. Die Receiver versorgen den LNB bei eingeschaltetem Zustand über den Multischalter mit der notwendigen Spannung. Überprüfen Sie Polarität und Kabelabschlüsse, um eine zuverlässige Signalverteilung zu gewährleisten.

Empfehlungen

Verwenden Sie hochwertige Koaxialkabel und geeignete F-Stecker, um Signalverluste zu minimieren. Platzieren Sie den Multischalter fern von starken Wärmequellen und Feuchtigkeit. Wenn mehrere Gebäude oder lange Kabelstrecken betroffen sind, sollten Sie Signalverstärker oder eine professionelle Planung in Betracht ziehen, um die Signalpegel an allen 16 Ausgängen aufrechtzuerhalten.
