SAS-Kabel Intel CYPCBLSL112KIT

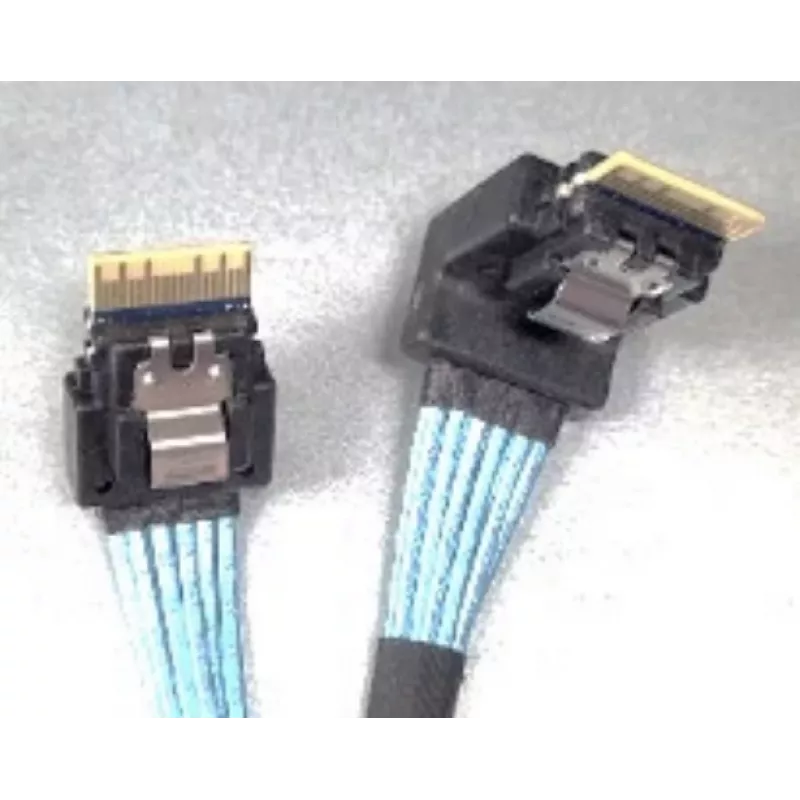

Das Kabelkit Intel CYPCBLSL112KIT für ein 1HE-12×2,5-Zoll-System (M50CYP1UR212) bietet SlimSAS-Splitterverbindungen zur Unterstützung von PCIe-NVMe-Laufwerken im vorderen Laufwerksschacht. Das Kit enthält vier Splitterkabel unterschiedlicher Länge, die die SlimSAS-CPU-Anschlüsse des Intel-Serverboards mit den SlimSAS-SSD-Anschlüssen des HSBP verbinden und so eine ordnungsgemäße Führung und Konnektivität für NVMe-SSDs in der angegebenen Intel-Serverplattform ermöglichen.

Vorteile

Das Intel CYPCBLSL112KIT enthält speziell angefertigte SlimSAS-Splitterkabel, die auf das Anschlusslayout des Intel Server M50CYP und des Server Boards M50CYP abgestimmt sind und so Kompatibilität und korrekte Signalführung gewährleisten. Mehrere Kabellängen sind enthalten, um die interne Kabelführung in einem 1HE-Gehäuse zu ermöglichen und überschüssigen Kabeldurchhang zu minimieren. Das Kit unterstützt PCIe-NVMe-Laufwerke im vorderen Laufwerksschacht, indem es SlimSAS-Verbindungen auf die entsprechenden HSBP-SSD-Anschlüsse umwandelt und verteilt.

Geeignet für

• 1HE-12×2,5-Zoll-Intel-M50CYP-Serversysteme, die NVMe-Laufwerkskonnektivität im vorderen Schacht benötigen
• Verbinden der SlimSAS-CPU-Anschlüsse des Serverboards mit den SlimSAS-SSD-Anschlüssen des HSBP
• Serverwartung oder -aufrüstungen, bei denen das passende Anschlusslayout der Intel-MPN CYPCBLSL112KIT erforderlich ist

Technische Daten

• Hersteller: Intel
• MPN: CYPCBLSL112KIT
• EAN: 5032037213141
• Kompatible Plattform: Intel Server M50CYP / Server Board M50CYP
• Zweck: SlimSAS-Splitterkabel zur Unterstützung von PCIe-NVMe-Laufwerken im vorderen Laufwerksschacht
• Enthaltene Kabel und Längen: 1 × 412/420 mm, 1 × 400/392 mm, 1 × 350/342 mm, 1 × 312/320 mm (Splitterkabel)

Verwendung

Identifizieren Sie die entsprechenden SlimSAS-Anschlüsse auf dem Serverboard (CPU0 und CPU1 A–D) und die HSBP-SlimSAS-SSD-Anschlüsse, die für SSD0–11 angegeben sind. Führen Sie jedes Splitterkabel wie angegeben vom Serverboard-Anschlusspaar zum passenden HSBP-SSD-Anschluss: 412/420 mm von CPU0 A/B zu SSD0-1, 400/392 mm von CPU1 C/D zu SSD10-11, 350/342 mm von CPU0 C/D zu SSD2-3 und 312/320 mm von CPU1 A/B zu SSD8-9. Stellen Sie sicher, dass die Anschlüsse vollständig eingerastet sind, und sichern Sie überschüssiges Kabel, um eine Behinderung des Luftstroms zu vermeiden. Schalten Sie das System aus und befolgen Sie die üblichen Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD), wenn Sie Kabel installieren oder entfernen.

Empfehlungen

Verwenden Sie das Intel CYPCBLSL112KIT nur in der angegebenen Intel-M50CYP-1HE-12×2,5-Zoll-Konfiguration und befolgen Sie die Serverdokumentation für die Anschlusszuordnung. Überprüfen Sie die Firmware- und BIOS-Einstellungen für NVMe-Unterstützung und validieren Sie die Laufwerkserkennung nach der Installation.
