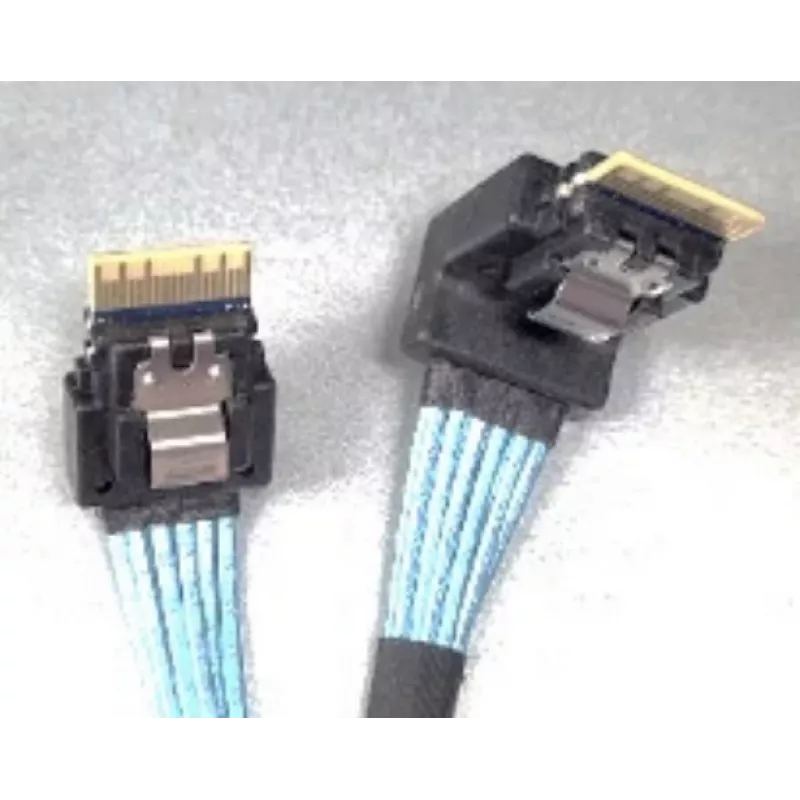

SAS-Kabel Intel CYPCBLSL216KIT SlimSAS auf SlimSAS

Das SAS-Kabel Intel CYPCBLSL216KIT SlimSAS auf SlimSAS ist ein Satz von SlimSAS-Splitterkabeln, die für Intel-Serversysteme entwickelt wurden (kompatibel mit Intel Server M50CYP und Intel Server Board M50CYP). Das Kit ermöglicht die Weiterleitung von PCIe-NVMe-Speicher zu den vorderen Laufwerksschächten in einem 2U M50CYP2UR x16-System mit vorderen Laufwerksschächten, indem die CPU-SlimSAS-Ausgänge mit den HSBP-SlimSAS-SSD-Eingängen verbunden werden.

Vorteile

Das Kit enthält vier dedizierte SlimSAS-Splitterkabel mit unterschiedlichen Längen, um den internen Routing-Anforderungen des Servers gerecht zu werden und eine ordnungsgemäße Verbindung zwischen den CPU-SlimSAS-Ports des Server-Boards und den HSBP-SlimSAS-SSD-Eingängen sicherzustellen. Die Verwendung von SlimSAS-zu-SlimSAS-Verbindungen bewahrt die Signalintegrität für PCIe-NVMe-Speicher und ist für die direkte Kompatibilität mit den genannten Intel-Servermodellen vorgesehen.

Geeignet für

• Weiterleitung von PCIe-NVMe-Speicher zu den vorderen Laufwerksschächten in 2U Intel M50CYP-Systemen
• Verbinden der SlimSAS-CPU-Ports des Intel Server Board M50CYP mit den HSBP-SlimSAS-SSD-Eingängen
• Serverwartung oder -aufrüstung, die mehrere interne SlimSAS-Verbindungen erfordert

Wichtige Spezifikationen

• Modell: Intel CYPCBLSL216KIT
• Anschlusstyp: SlimSAS auf SlimSAS (Splitterkabel)
• Enthaltene Kabel und Längen (ca.): 275/255 mm Splitter, 305/325 mm Splitter, 360/340 mm Splitter, 240/260 mm Splitter
• Kompatibilität: Intel Server M50CYP und Intel Server Board M50CYP; ausgelegt für 2U M50CYP2UR x16-Systeme mit vorderen Laufwerksschächten
• MPN: CYPCBLSL216KIT
• EAN: 5032037213103

Verwendung

Identifizieren Sie die entsprechenden CPU-SlimSAS-Ports auf dem Server-Board (CPU0 und CPU1) und die HSBP-SlimSAS-SSD-Eingänge (links und rechts), die für die SSD-Positionen aufgelistet sind. Verbinden Sie jedes Splitterkabel zwischen dem angegebenen CPU x4 SlimSAS-Port und dem passenden HSBP x8 SlimSAS-SSD-Eingang und achten Sie darauf, die Kabellängen und das Routing anzupassen, um enge Biegungen zu vermeiden. Befestigen Sie die Kabel nach Bedarf im Gehäuse und überprüfen Sie die Verbindungen, bevor Sie das System einschalten.

Empfehlungen

Installieren und verlegen Sie die Kabel bei ausgeschaltetem und geerdetem Server, um elektrostatische Entladungen zu vermeiden. Nutzen Sie die enthaltenen Kabellängenvarianten, um Interferenzen zu minimieren und einen ordnungsgemäßen Luftstrom zu gewährleisten. Überprüfen Sie die Kompatibilität mit Ihrer spezifischen Intel M50CYP-Systemrevision und befolgen Sie die Richtlinien des Serverherstellers für die NVMe-Laufwerkskonfiguration.
