SAS-Kabel Intel CYPCBLHDHDXXX1

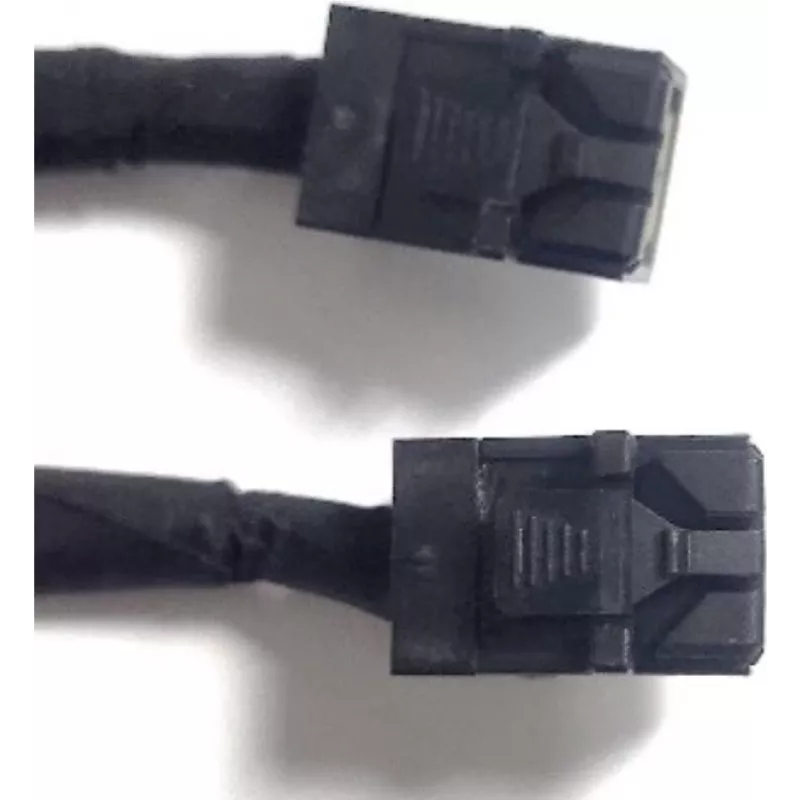

Das Intel CYPCBLHDHDXXX1 ist ein Set von Mini-SAS-HD-Kabeln, die für 1U- und 2U-Serversysteme entwickelt wurden, um SAS-/SATA-Laufwerke in Front-Einschüben zu unterstützen. Das Kit enthält drei Längen schwarzer Mini-SAS-HD-auf-Mini-SAS-HD-Kabel zur Verbindung einer Zusatzkarte oder eines Server-Board-Mini-SAS-HD-Anschlusses mit einem Hot-Swap-Backplane-Mini-SAS-HD-Anschluss (HSBP) und ermöglicht so eine zuverlässige Hochgeschwindigkeits-Datenübertragung zwischen Controllern und Laufwerkseinschüben.

Vorteile

Diese Mini-SAS-HD-Kabel bieten eine direkte, kompakte Verbindung zwischen Controller- (RA) und Backplane- (VT) Mini-SAS-HD-Ports und reduzieren so das Kabelgewirr in rackmontierten 1U- und 2U-Systemen. Die drei enthaltenen Kabellängen (640 mm, 810 mm und 930 mm) bieten Installationsflexibilität für verschiedene Serverlayouts. Die Kabel verwenden branchenübliche Mini-SAS-HD-Steckverbinder, die mit SAS- und SATA-Laufwerken kompatibel sind, und eignen sich für Enterprise-Speicher- und Serverumgebungen.

Geeignet für

• Anschluss von Add-in-RAID-Controllern an Hot-Swap-Backplanes in 1U- und 2U-Servern
• Verbindung von Server-Board-Mini-SAS-HD-Ports mit Front-Einschüben
• Enterprise-Speicherkonfigurationen, die SAS-/SATA-Laufwerksunterstützung erfordern

Technische Daten

• Hersteller: Intel
• Modell / MPN: CYPCBLHDHDXXX1
• EAN: 5032037221511
• Steckverbindertyp: Mini SAS HD (beide Enden)
• Kabelfarben: Schwarz
• Enthaltene Längen: 1 × 640 mm, 1 × 810 mm, 1 × 930 mm
• Kompatibel mit: SAS- und SATA-Laufwerken, HSBP-Mini-SAS-HD-Anschlüssen, Mini-SAS-HD-Anschlüssen von Zusatzkarten oder Server-Boards

Verwendung

Identifizieren Sie den Mini-SAS-HD-Anschluss an der Add-in-RAID-Karte oder dem Server-Board (RA) und den Mini-SAS-HD-Anschluss an der Hot-Swap-Backplane (VT). Wählen Sie die Kabellänge, die am besten zur internen Kabelführung des 1U- oder 2U-Gehäuses passt. Richten Sie den Mini-SAS-HD-Stecker aus und schieben Sie ihn fest ein, bis er einrastet; es sind keine Spezialwerkzeuge erforderlich. Verlegen Sie das Kabel so, dass scharfe Biegungen vermieden werden und der Luftstrom im Servergehäuse erhalten bleibt. Sichern Sie die Kabel bei Bedarf mit Kabelbindern oder Clips, um Zugbelastung auf die Steckverbinder zu vermeiden.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie die mitgelieferten Kabellängen, um übermäßigen Spielraum zu minimieren, vermeiden Sie enge Biegungen, die die internen Leiter beschädigen können, und nehmen Sie Verbindungen nur vor, wenn der Server ausgeschaltet ist, oder befolgen Sie die von Ihrem Hardware-Anbieter angegebenen Hot-Swap-Verfahren. Überprüfen Sie vor der Installation die Kompatibilität mit den Controller- und Backplane-Mini-SAS-HD-Pinbelegungen.
