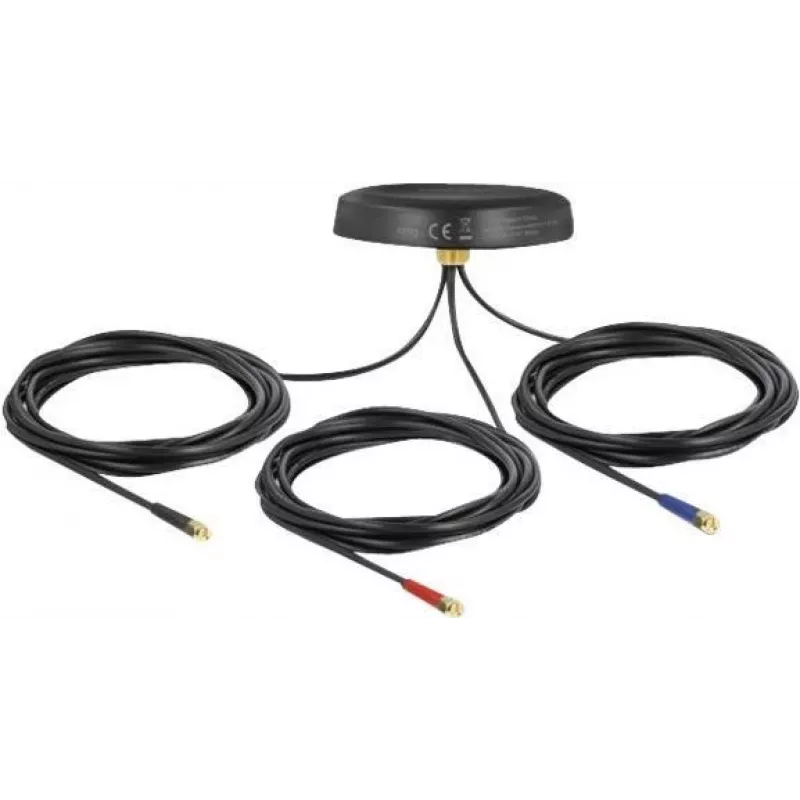

Rundstrahlantenne DeLOCK 12717

Die Rundstrahlantenne DeLOCK 12717 kombiniert drei physisch getrennte Sende-/Empfangseinheiten: zwei PIFA-Elemente für LTE und GSM/UMTS sowie eine GNSS-Patchantenne für den Empfang globaler Satellitennavigationssysteme. Die Antenne ist für den Außeneinsatz konzipiert und für raue Umgebungen ausgelegt; sie ist wasserdicht, stoßfest und für einen erweiterten Betriebstemperaturbereich spezifiziert. Mit einem maximalen Gewinn von 28 dBi, einer Impedanz von 50 Ω und einem SMA-Buchsenanschluss unterstützt diese Antenne den Mehrbandempfang in GNSS- und Mobilfunkfrequenzbereichen.

Vorteile

Die Antenne bietet Mehrbandabdeckung in einem kompakten Gehäuse und integriert dedizierte PIFA-Elemente für LTE und GSM/UMTS sowie eine GNSS-Patchantenne. Ihr Rundstrahlmuster und der hohe Maximalgewinn (28 dBi) verbessern den Empfang aus mehreren Richtungen. Die für den Außenbereich geeigneten mechanischen Eigenschaften – Wasserdichtigkeit, Stoßfestigkeit und großer Temperaturtoleranzbereich – machen sie ideal für industrielle und mobile Installationen. Eine Impedanz von 50 Ω und ein SMA-Buchsenanschluss sorgen für breite Kompatibilität mit gängigen Funkgeräten.

Geeignet für

• Transportsysteme (Fahrzeuge, Flottenverfolgung)
• Forst- und Landwirtschaftsüberwachung
• Baustellenvernetzung
• Maritime Anwendungen und Küsteninstallationen
• Telemetrie im Außenbereich und IoT-Installationen

Technische Daten

• Modell: DeLOCK 12717
• Antennentyp: Rundstrahlantenne, Multiband mit zwei PIFA-Elementen und GNSS-Patch
• Frequenzbänder: GNSS 1,57542 GHz; 1,71–2,7 GHz; 0,698–0,96 GHz; 1,598–1,610 GHz
• Maximaler Gewinn: 28 dBi
• Impedanz: 50 Ω
• Anschluss: SMA-Buchse
• Gewicht: 1,2 kg
• Farbe: Schwarz

Verwendung

Montieren Sie die Antenne im Freien an einem freien Ort mit minimalen Hindernissen, um den Rundstrahlempfang zu maximieren. Verbinden Sie die Antenne mit dem Funkgerät über einen passenden SMA-Stecker und stellen Sie sicher, dass die Geräteimpedanz 50 Ω beträgt. Befestigen Sie das Montagematerial entsprechend der Installationsoberfläche und überprüfen Sie Ausrichtung und Kabelführung, um mechanische Belastungen zu vermeiden. Überprüfen Sie nach der Installation die Signalpegel am angeschlossenen Gerät und passen Sie die Platzierung bei Bedarf für beste Leistung an.

Empfehlungen

Verwenden Sie für einen zuverlässigen Langzeitbetrieb ein see- oder wetterfestes Koaxialkabel und korrosionsbeständige Armaturen bei Außen- und Küsteninstallationen; überprüfen Sie regelmäßig Dichtungen und Befestigungselemente, insbesondere nach starkem Wetter oder mechanischen Erschütterungen.
