Rundstrahlantenne DeLOCK 12409

Die DeLOCK 12409 ist eine Rundstrahlantenne, die entwickelt wurde, um den Empfang über mehrere LTE- und Wi‑Fi-Frequenzbänder zu verbessern. Mit einem maximalen Gewinn von 4 dBi und einem kompakten Formfaktor (39,8 × 156,2 × 13,5 mm) wird sie über einen RP‑SMA-Stecker angeschlossen und unterstützt eine breite Palette von Mobilfunk- und Wireless-Standards, einschließlich LTE, Bluetooth, UMTS, GSM, WLAN (Dualband) und ZigBee.

Vorteile

Diese Antenne bietet eine Rundumabdeckung mit einem Gewinn von 4 dBi, geeignet für die Inneninstallation. Sie deckt mehrere Frequenzbereiche ab (0,698–0,791 / 0,824–0,96 / 1,71–2,17 / 2,4–2,5 / 5,15–5,875 GHz), hat eine kompakte Grundfläche für flexible Platzierung und verwendet einen RP‑SMA-Stecker für eine unkomplizierte Integration. Der spezifizierte VSWR-Bereich (2,5:1–5,0:1) weist auf Konstruktionsmerkmale für eine effiziente Signalübertragung über die unterstützten Bänder hin.

Geeignet für

• Verbesserung des LTE-Signalempfangs in Innenräumen
• Verbesserung der Wi‑Fi-Abdeckung auf 2,4-GHz- und 5-GHz-Bändern
• Anschluss von Geräten, die Bluetooth-, UMTS- oder GSM-Frequenzen verwenden
• Unterstützung von ZigBee und anderen stromsparenden Funksystemen

Wichtige Spezifikationen

• Modell: DeLOCK 12409
• Antennentyp: Rundstrahlantenne
• Gewinn (max.): 4 dBi
• Frequenzbänder: 0,698–0,791 / 0,824–0,96 / 1,71–2,17 / 2,4–2,5 / 5,15–5,875 GHz
• Anschluss: RP‑SMA

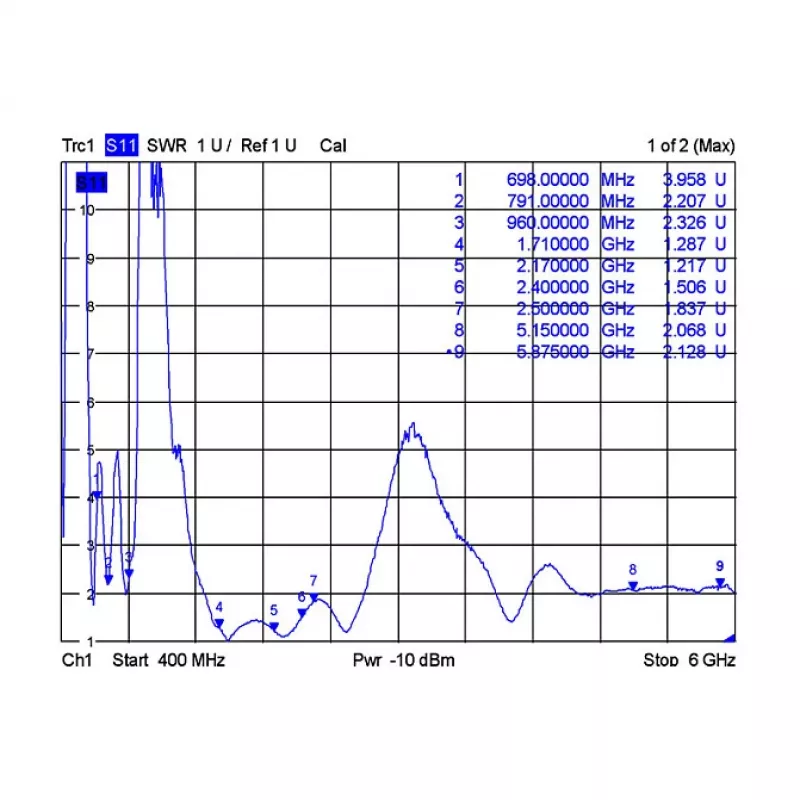

• VSWR: 2,5:1 – 5,0:1

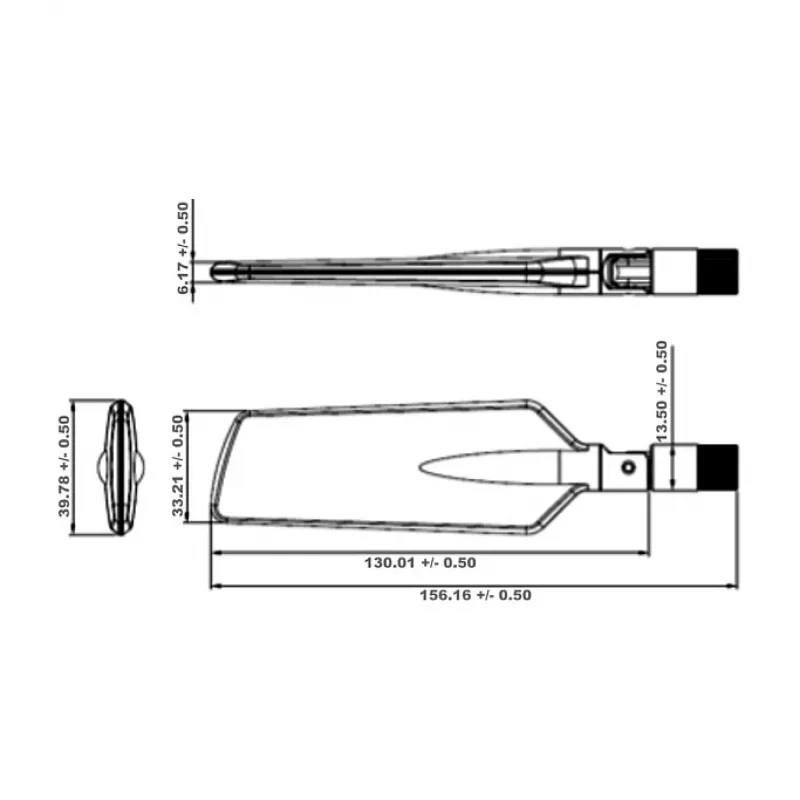

• Abmessungen (B × T × H): 39,8 × 156,2 × 13,5 mm
• Marke: DELOCK
• MPN: 12409
• EAN: 4043619124091

Verwendung

Montieren Sie die Antenne im Innenbereich, wo Empfang benötigt wird, und schließen Sie sie an eine kompatible RP‑SMA-Buchse Ihres Routers, Modems oder drahtlosen Geräts an. Richten Sie die Antenne vertikal aus, um eine typische Rundumabdeckung zu erzielen. Überprüfen Sie nach dem Anschluss die Geräteeinstellungen und führen Sie einen Signaltest durch, um einen verbesserten Empfang auf den beabsichtigten Frequenzbändern zu bestätigen.

Empfehlungen

Platzieren Sie die Antenne fern von großen Metallgegenständen und elektromagnetischen Störquellen. Für beste Ergebnisse testen Sie verschiedene Positionen und Höhen im Innenbereich, um den optimalen Standort für eine stabile LTE- und Wi‑Fi-Leistung zu finden.
