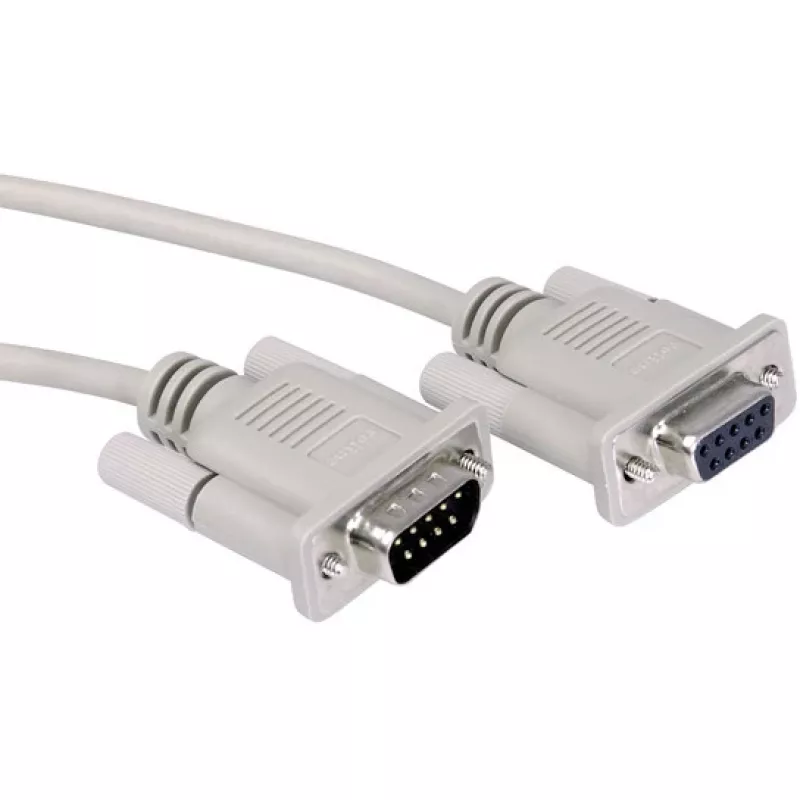

RS232 Kabel ROLINE DB9 M - F 3 m

Das ROLINE RS232 Kabel DB9 M - F 3 m ist ein 3 Meter langes graues serielles Kabel mit einem 9-poligen D-Sub (DB9) Stecker an einem Ende und einer 9-poligen D-Sub Buchse am anderen. Es wurde entwickelt, um RS232-Geräte wie Computer, Modems oder Switchboxen zu verbinden und bietet eine 1:1-Verdrahtung für eine unkomplizierte serielle Kommunikation. Das Kabel verfügt über eine angeschlossene Schirmleitung, die mit der Folienschirmung und beiden Steckern verbunden ist, um elektromagnetische Störungen zu reduzieren.

Vorteile

Das Kabel bietet eine standardmäßige DB9-Pinbelegung mit allen 1:1 verbundenen Leitungen für direkte Kompatibilität mit RS232-Anschlüssen. Die integrierte Schirmleitung, die mit der Folienschirmung und beiden Steckern verbunden ist, verbessert die Signalintegrität in Umgebungen mit potenziellen elektromagnetischen Störungen. Mit einer Länge von 3 m und der Verarbeitungsqualität von ROLINE eignet es sich für gängige Installationsabstände zwischen seriellen Geräten.

Geeignet für

• Anschluss von PCs oder industriellen Steuerungen an Modems und serielle Geräte
• Verbindung einer seriellen Schnittstelle im IBM AT-Stil mit einer Switchbox oder einem seriellen Hub
• Punkt-zu-Punkt RS232-Kommunikation und Konfigurationsaufgaben

Wichtige Spezifikationen

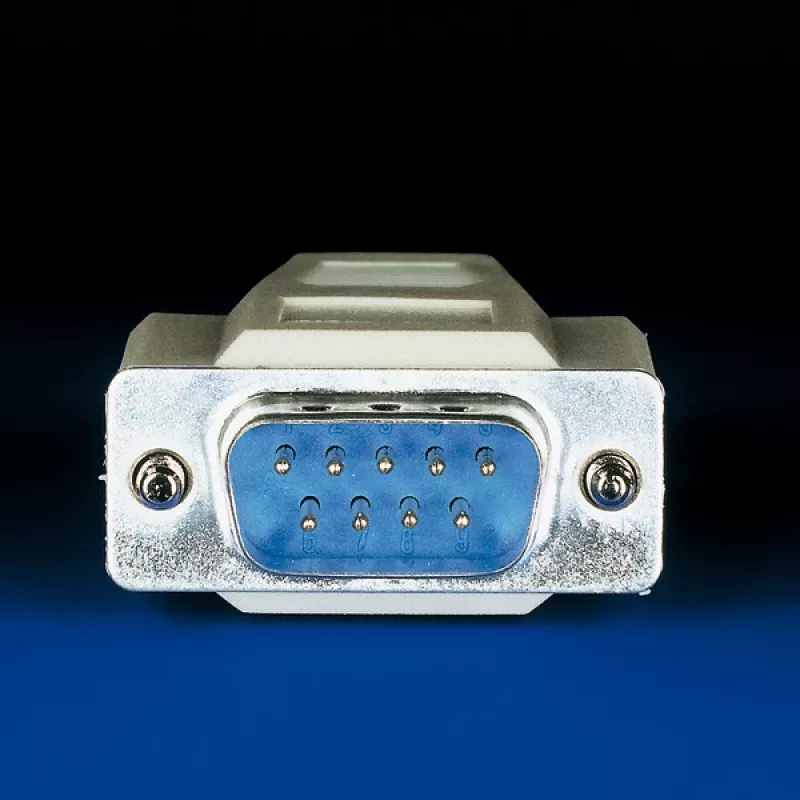

• Anschluss A: 9-poliger D-Sub-Stecker (DB9 M)

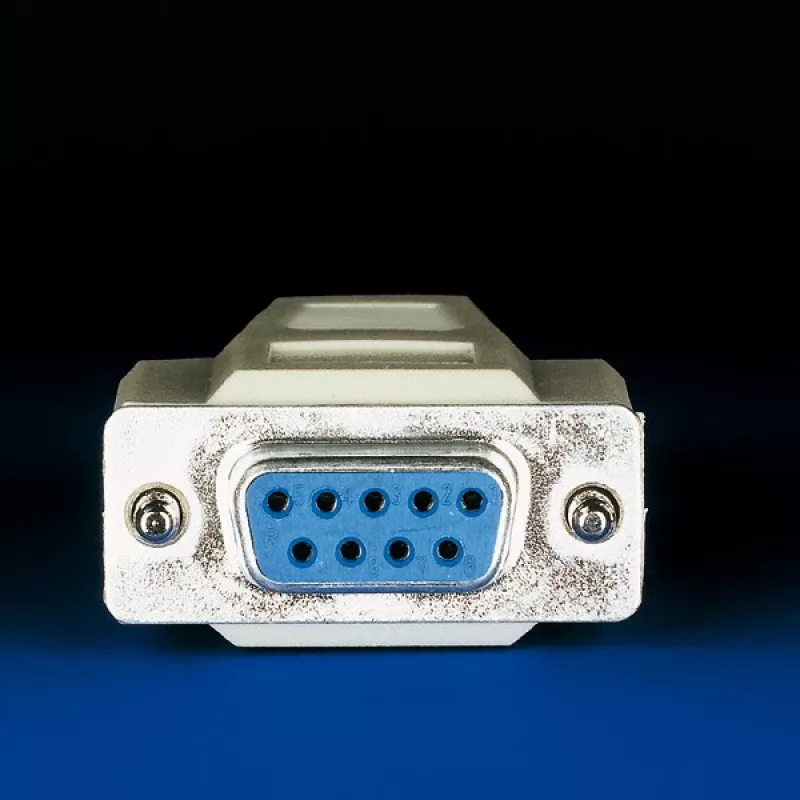

• Anschluss B: 9-polige D-Sub-Buchse (DB9 F)
• Länge: 3 m
• Verdrahtung: 1:1 Pinbelegung
• Schirmung: Folienschirmung mit Schirmleiter, der mit beiden Steckern verbunden ist
• Marke: ROLINE
• MPN: 11.01.6230
• EAN: 7611990115457

Verwendung

Verbinden Sie den DB9-Stecker mit dem RS232-Ausgang des Quellgeräts (z. B. einem seriellen PC-Anschluss oder einer Schnittstelle im IBM AT-Stil) und stecken Sie die DB9-Buchse in das Empfangsgerät wie ein Modem, eine Switchbox oder ein serielles Peripheriegerät. Stellen Sie sicher, dass beide Geräte beim Anschließen ausgeschaltet sind, falls dies für die Ausrüstung erforderlich ist, schalten Sie sie dann ein und konfigurieren Sie die seriellen Einstellungen (Baudrate, Parität, Stoppbits) in den angeschlossenen Geräten passend.

Empfehlungen

Verlegen Sie das Kabel für eine optimale Leistung entfernt von Hochspannungskabeln und Quellen elektromagnetischer Störungen. Überprüfen Sie den festen Sitz der Steckerschrauben und vermeiden Sie übermäßiges Biegen an den Steckerenden, um die Lebensdauer des Kabels zu verlängern.
