RP-SMA-Buchse zum Crimpen RG-174 / RG-316 DeLOCK 90044

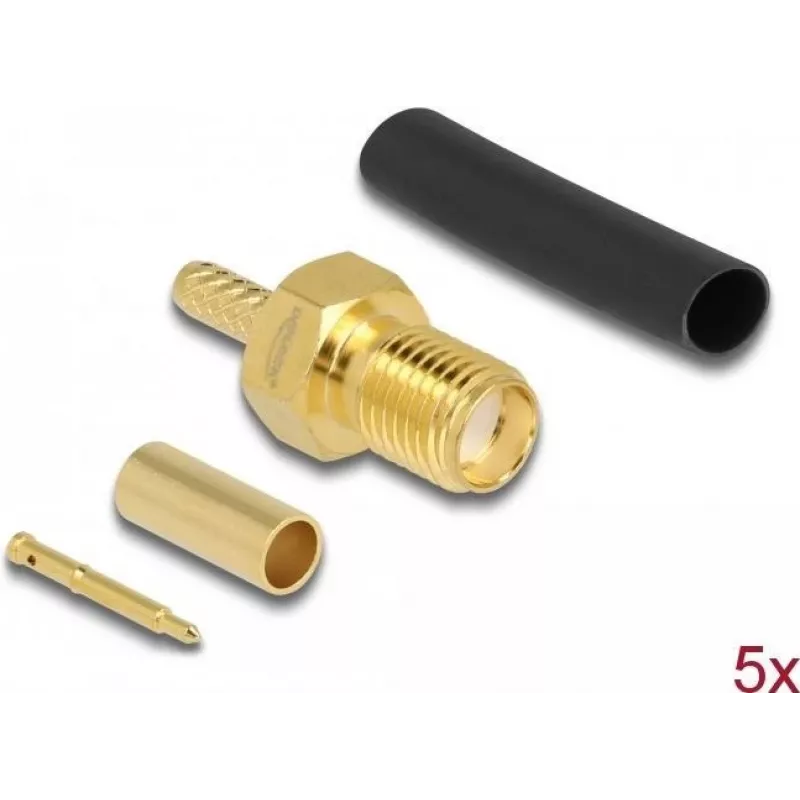

Die DeLOCK RP-SMA-Buchse zum Crimpen von RG-174 / RG-316 (Modell 90044) ist ein kompakter HF-Steckverbinder für zuverlässige Verbindungen in Hochfrequenzanwendungen. Sie verfügt über vergoldete Kontakte und eine charakteristische Impedanz von 50 Ω. Der Steckverbinder wird in Packungen zu fünf Stück geliefert und enthält einen passenden Schrumpfschlauch für isolierte Abschlüsse. Seine geringen Abmessungen (8 mm Breite, 19,7 mm Tiefe, 8 mm Höhe) und die messingfarbene Ausführung machen ihn geeignet für die Integration in Antennensysteme und andere Wi‑Fi- oder HF-Geräte.

Vorteile

Die RP-SMA-Buchse bietet vergoldete Kontakte für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. Die Crimp-Abschlussart akzeptiert Koaxialkabel vom Typ RG-174 und RG-316 und gewährleistet eine sichere mechanische und elektrische Verbindung. Die Impedanz von 50 Ω stellt die Kompatibilität mit gängigen HF-Systemen sicher. Geliefert in einer Fünferpackung, bietet das Produkt Ersatzsteckverbinder für mehrere Installationen oder Reparaturen.

Geeignet für

Wichtige Spezifikationen

Anwendung

Das RG-174- oder RG-316-Kabel gemäß den Crimpanweisungen des Steckverbinders abisolieren, das vorbereitete Kabel in die RP-SMA-Buchse einführen und den Crimpvorgang mit dem passenden Crimpwerkzeug durchführen. Nach dem Crimpen den mitgelieferten Schrumpfschlauch über die Verbindung schieben und durch Erwärmen eine elektrische Isolierung und Zugentlastung herstellen. Vor der endgültigen Installation den mechanischen Sitz und die Durchgängigkeit überprüfen.

Empfehlungen

Verwenden Sie die angegebenen Kabeltypen (RG-174 oder RG-316) und eine korrekt dimensionierte Crimpzange, um eine zuverlässige elektrische Leistung sicherzustellen. Vermeiden Sie übermäßiges Biegen in der Nähe des Steckverbinders und überprüfen Sie die Impedanzanpassung im HF-System, um Signalverluste zu vermeiden.
