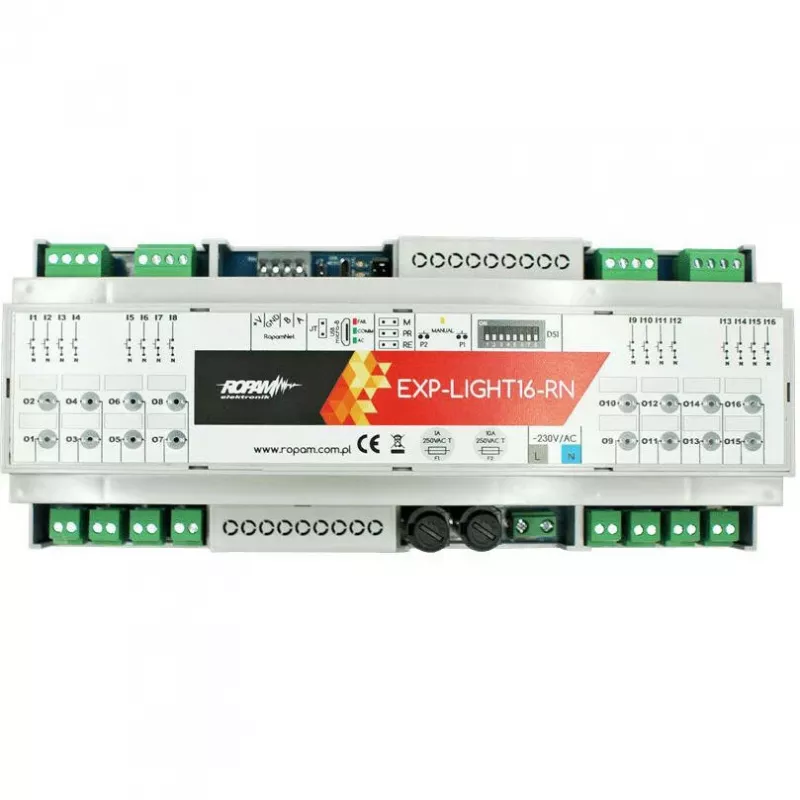

Ropam Lichtsteuerung EXP-LIGHT16-RN – 16-Kanal-Relais-Erweiterungsmodul für RopamNet-Bus

In einer Smart-Building-Installation fungiert das Ropam EXP-LIGHT16-RN als 16-Kanal-Relais-Erweiterungsmodul und ermöglicht die zentrale Steuerung von Beleuchtungskreisen, Jalousien oder anderen Geräten mit geringer Leistung. Es verbindet sich über den RopamNet-Bus mit jedem Ropam-Controller wie NeoGSM-IP oder OptimaGSM und bietet potenzialfreie Relaisausgänge mit einer Nennleistung von bis zu 230 V AC oder 24 V DC bei 1 A pro Kanal. Damit eignet es sich für Wohn-, Gewerbe- und leichte Industrieautomationsprojekte, bei denen zusätzliche Relaisausgänge über die integrierte Kapazität des Hauptcontrollers hinaus benötigt werden.

Technische Daten

• 16 unabhängige Relaisausgänge (Schließer, potenzialfrei)
• Maximale Schaltleistung: 1 A pro Kanal, bis 230 V AC oder 24 V DC
• Kommunikation über RopamNet (RN)-Bus – einfache 2-Draht-Verbindung zu kompatiblen Ropam-Controllern
• Stromversorgung: 10-14 V DC über den RopamNet-Bus (kein separates Netzteil erforderlich)
• Stromaufnahme: 50 mA Standby, 200 mA bei aktiven Relais
• Hutschienenmontage (35 mm) oder Aufputzmontage
• Betriebstemperatur: -10 °C bis +55 °C
• Schutzart IP20, Kunststoffgehäuse
• LED-Anzeigen für Stromversorgung, Busaktivität und Status jedes Ausgangs
• Bis zu 8 Module können an einen einzelnen Ropam-Controller angeschlossen werden (systemabhängig)

Warum dieses Modul

Das EXP-LIGHT16-RN bietet eine kostengünstige Möglichkeit, die Relaisanzahl eines Ropam-Automationssystems zu erweitern, ohne den Hauptcontroller ersetzen zu müssen. Das busgespeiste Design vereinfacht die Verkabelung, und die potenzialfreien Kontakte ermöglichen das Schalten verschiedener Lasten, von LED-Beleuchtung bis zu kleinen Motoren. Die klare LED-Anzeige pro Kanal erleichtert Inbetriebnahme und Fehlersuche. Mit dem kompakten Hutschienengehäuse passt es sauber in Standard-Schaltschränke.

Ideale Anwendungsfälle

• Smarte Wohnbeleuchtung: Steuerung von bis zu 16 separaten Beleuchtungskreisen über einen einzigen Ropam-Controller.
• Gebäudeautomation: Steuerung von Jalousien, Vorhängen oder Lüftungsventilatoren in Büros oder Hotels.
• Nachrüstprojekte: Hinzufügen von Relaisausgängen zu bestehenden Ropam-Installationen, ohne die Haupteinheit zu ersetzen.
• Leichte Industriesteuerung: Schalten von Geräten mit geringer Leistung wie Magnetventilen, Anzeigen oder kleinen Pumpen.

Gut zu wissen

Das Modul ist nur für den Innenbereich geeignet (IP20) und sollte in einer geschützten Umgebung wie einem Verteilerkasten installiert werden. Es erfordert einen Ropam-Controller mit RopamNet-Bus-Unterstützung; beachten Sie die Dokumentation des Controllers für die maximale Anzahl zulässiger Erweiterungsmodule. Die Relaisausgänge sind Schließer und bieten keinen geschlossenen Kontakt, wenn das Modul nicht mit Strom versorgt wird. Schraubklemmen akzeptieren Drahtquerschnitte bis 1,5 mm².
