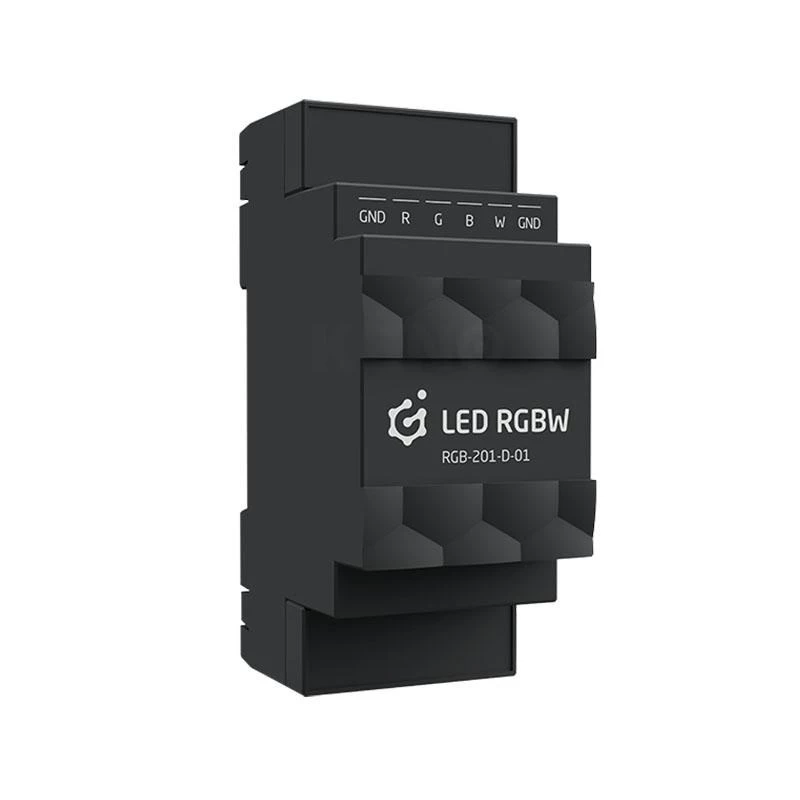

Grenton RGBW LED Dimming Module, DIN Rail Mounting, TF-Bus, 4-Channel, PWM, 24V DC, 5A per Channel

Das Grenton RGBW LED Dimming Module (RGB-201-D-01) ist ein professioneller 4-Kanal-PWM-Dimmer für die Hutschienenmontage. Es kommuniziert über das Grenton TF-Bus-Protokoll und ist ideal für Grenton Smart-Home-Systeme. Das Modul ermöglicht eine stufenlose 0-100 %-Dimmung von RGBW-LED-Streifen, unterstützt sowohl 12V- als auch 24V-LED-Lasten mit einem maximalen Ausgangsstrom von 5 A pro Kanal (20 A gesamt) und bis zu 120 W pro Kanal (480 W gesamt bei 24 V). Integrierte Schutzfunktionen wie Überlast-, Kurzschluss- und Übertemperaturschutz gewährleisten einen zuverlässigen und sicheren Betrieb in Wohn- und Gewerbeanwendungen.

Vorteile

• Nahtlose Integration in das Grenton Smart-Home-System über TF-Bus
• Hohe Leistungsfähigkeit: bis zu 480 W gesamt bei 24 V
• 4 unabhängige RGBW-Kanäle für flexible Lichtsteuerung
• Robuster Schutz: Überlast, Kurzschluss, Übertemperatur
• Kompaktes 2-Modul-Hutschienengehäuse spart Platz

Geeignet für

• RGBW-LED-Streifendimmung in Smart-Home-Installationen
• Hutschienen-Schaltschränke
• Gewerbliche und private Lichtsteuerungssysteme

Wichtige Spezifikationen

• Produkttyp: LED-Dimmmodul
• Montageart: Hutschiene (DIN)
• Kommunikationsprotokoll: Grenton TF-BUS
• Anzahl der Kanäle: 4 (RGBW)
• Ausgangstyp: PWM
• Eingangsspannung (Modul): 24 V DC
• Eingangsspannung (LEDs): 12 V DC / 24 V DC
• Max. Ausgangsstrom pro Kanal: 5 A
• Max. Gesamtausgangsstrom: 20 A
• Max. Ausgangsleistung pro Kanal (bei 24 V): 120 W
• Max. Gesamtausgangsleistung (bei 24 V): 480 W
• Dimmbereich: 0-100 %
• Schutzfunktionen: Überlast, Kurzschluss, Übertemperatur
• Betriebstemperatur: -10 °C bis +50 °C
• Relative Luftfeuchtigkeit: 5 % bis 90 % (nicht kondensierend)
• Kompatibilität: Grenton Smart-Home-System
• Gehäusematerial: Kunststoff
• Anzahl der DIN-Module: 2

Empfehlungen

Für optimale Leistung verwenden Sie das Modul mit Grenton TF-Bus-Controllern und sorgen Sie für ausreichende Belüftung im Hutschienenschrank. Überprüfen Sie vor dem Anschluss die Spannung des LED-Streifens (12 V oder 24 V).
