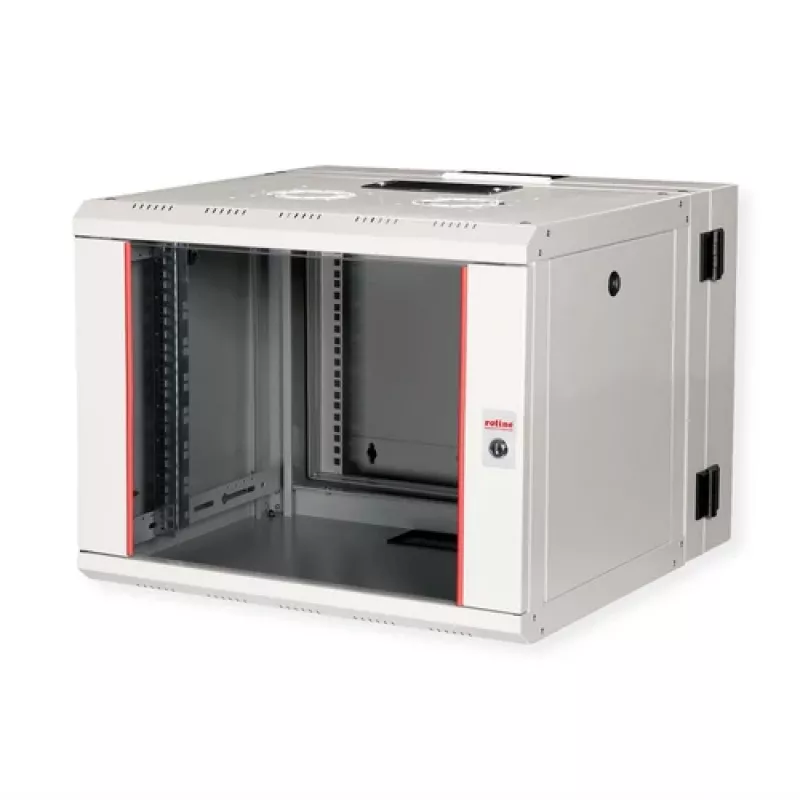

ROLINE 19-Zoll-Wandgehäuse Pro 7HE, 600x600 BxT, zweiteilige Schwenkausführung, grau, IP20, 50 kg Tragfähigkeit

ROLINE 19-Zoll-Wandgehäuse Pro 7HE, 600x600 BxT, zweiteilige Schwenkausführung, grau, IP20, 50 kg Tragfähigkeit ist ein kompaktes Wandgehäuse für flexible Netzwerkverkabelung und die Installation kleiner Geräte. Es verfügt über einen schwenkbaren rückwärtigen Rahmen, der seitlich aufgeklappt werden kann, um den Zugang zu erleichtern, einen integrierten verschiebbaren Kabeleinführungsstutzen mit Schaumgummidichtung im Dach sowie gestanzte Kabeleinführungen mit Abdeckungen in der Rückwand und im Boden. Das Dachchassis hat eine Aussparung für ein optionales Lüftermodul, und das Gehäuse bietet innenliegende verzinkte, tiefenverstellbare 19-Zoll-Profilschienen sowie 19-Zoll-Lochungen im rückwärtigen Rahmen. Das Gehäuse ist aus robustem Stahlblech bis 1,5 mm Dicke gefertigt und elektrostatisch pulverbeschichtet in Grau (RAL 7035).

Vorteile

Die zweiteilige Schwenkkonstruktion mit integriertem Scharnier am rückwärtigen Rahmen ermöglicht komfortablen seitlichen Zugang für Installation und Wartung, während die abnehmbare und abschließbare Fronttür sowie die abnehmbaren Seitenwände die Zugänglichkeit und Sicherheit verbessern. Bürstenleisten, ein mit Schaumstoff abgedichteter verschiebbarer Kabeleinführungsstutzen und gestanzte Einführungen mit Abdeckungen helfen, Kabeleingänge zu ordnen und zu schützen. Tiefenverstellbare, verzinkte und umkehrbare 19-Zoll-Schienen und ein vorgefertigter Dachausschnitt für die Lüftermontage erhöhen die Anpassungsfähigkeit des Gehäuses für verschiedene 19-Zoll-Netzwerk- und Servergeräte.

Geeignet für

• Kleine Serverräume und Netzwerkverteiler
• Telekommunikations- und Netzwerkverteilpunkte
• Wandmontage von Switches, Patchpanels und kompakten 19-Zoll-Geräten

Wann es möglicherweise nicht geeignet ist

Dieses 7HE-Wandgehäuse hat eine maximale Tragfähigkeit von 50 kg und die Schutzart IP20 und ist daher nicht für schwere Geräte, den Außeneinsatz oder Umgebungen mit Anforderungen an staub- oder wassergeschützte Gehäuse konzipiert. Größere Installationen, die eine höhere HE-Zahl, eine höhere Belastbarkeit oder einen erweiterten Umweltschutz erfordern, benötigen ein anderes Gehäusemodell.

Technische Daten

• Höheneinheiten: 7HE
• Außenabmessungen (BxT): 600 x 600 mm
• Gehäusematerial: Stahlblech bis 1,5 mm Dicke, elektrostatische Pulverbeschichtung
• Farbe: Grau (RAL 7035)
• Schutzart: IP20
• Maximale statische Belastung: 50 kg
• Innenliegende Schienen: Verzinkte 19-Zoll-Profilschienen, umkehrbar und tiefenverstellbar
• Kabelmanagement: Verschiebbarer Dacheinführungsstutzen mit Schaumstoffdichtung, gestanzte Einführungen in Rückwand und Boden mit Abdeckungen, Bürstenleisten am rückwärtigen Rahmen
• Zugang: Abnehmbare und abschließbare Fronttür, abnehmbare und abschließbare Seitenwände, umkehrbares Türscharnier
• Dach: Chassisausschnitt für optionales Lüftermodul

Gebrauchsanleitung

Montieren Sie den rückwärtigen Rahmen des Gehäuses in der gewünschten Öffnungsrichtung an der Wand und befestigen Sie anschließend das Gehäuse am Rahmen. Verwenden Sie die umkehrbaren, tiefenverstellbaren 19-Zoll-Schienen, um Switches, Patchpanels oder andere 19-Zoll-Geräte einzubauen. Führen Sie die Kabel durch den verschiebbaren Dacheinführungsstutzen mit Schaumstoffdichtung oder die gestanzten Einführungen in Rückwand und Boden und sichern Sie die Kabeleingänge mit den mitgelieferten Abdeckungen und Bürstenleisten. Installieren Sie bei Bedarf ein Lüftermodul im Dachausschnitt. Für den freistehenden Einsatz können alternativ zur Wandmontage Nivellierfüße oder Rollen angebracht werden.

Was vor dem Kauf zu beachten ist

• Stellen Sie sicher, dass das Gesamtgewicht der eingebauten Geräte 50 kg nicht überschreitet.
• Prüfen Sie, ob die Einbauhöhe von 7HE und die Außenabmessungen 600 x 600 mm für Ihre Geräte ausreichen.
• Überprüfen Sie, ob die Schutzart IP20 für Ihre Umgebung ausreicht.
• Stellen Sie sicher, dass die erforderliche Belüftung oder Lüfteroptionen für die eingebauten Geräte verfügbar sind.

Empfehlungen

Platzieren Sie schwerere Geräte im 7HE-Gehäuse so tief wie möglich, verteilen Sie das Gewicht gleichmäßig auf die Schienen und nutzen Sie die Bürstenleisten und Kabelabdeckungen, um einen sauberen Kabeleingang zu erhalten und übermäßigen Zug auf die Steckverbinder zu vermeiden.
