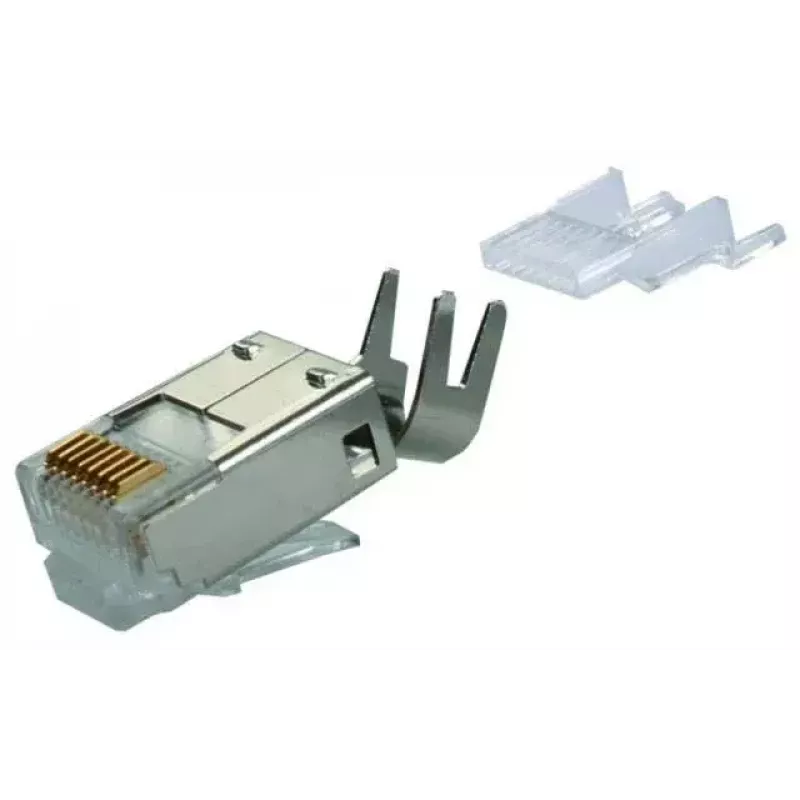

RJ45-Steckverbinder Telegärtner J00026A0165

Der Telegärtner J00026A0165 ist ein 8-poliger RJ45-Steckverbinder in Silberausführung, der für zuverlässige Ethernet-Abschlüsse entwickelt wurde. Er ist vollständig geschirmt und unterstützt Leiter von AWG 24 bis 27, sowohl für Litzen- als auch für Massivleiter. Der kompakte Steckverbinder misst etwa 11,68 x 18,5 x 6,6 mm und wird als Einzeleinheit geliefert; eine separate Kabeltülle muss bei Bedarf bestellt werden.

Vorteile

Das vollständig geschirmte Design minimiert elektromagnetische Störungen und verbessert die Signalintegrität in Netzwerkinstallationen. Die Kompatibilität mit AWG 24–27 Litzen- und Massivleitern macht den Steckverbinder vielseitig für gängige Ethernet-Verkabelungen. Seine kompakten Abmessungen und die silberne Ausführung bieten einen zuverlässigen, standardisierten Abschluss für professionelle und private Netzwerkgeräte.

Geeignet für

• Konfektionieren von Ethernet-Kabeln (8P8C) mit AWG 24–27 Leitern
• Geschirmte Netzwerkinstallationen, die EMV-Schutz erfordern
• Reparaturen oder kundenspezifische Kabelkonfektionen in Büros und Datenschränken

Technische Daten

• Typ: RJ45-Steckverbinder (8-polig)
• Modell / MPN: J00026A0165
• Marke: Telegärtner
• Farbe / Ausführung: Silber
• Schirmung: Voll geschirmt
• Unterstützte Leiterquerschnitte: AWG 24–27 (Litzen- und Massivleiter)
• Abmessungen: 11,68 x 18,5 x 6,6 mm (ca.)
• Menge pro Packung: 1 Stück
• Hinweis: Kabeltülle separat erhältlich

Anwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel abisolieren und die Paare auf die für diesen Steckverbindertyp empfohlene Länge freilegen. Ordnen und kürzen Sie die Leiter in der erforderlichen Reihenfolge und führen Sie sie vollständig in den RJ45-Steckverbinder ein, bis sie die Kontakte erreichen. Verwenden Sie das passende Crimp- oder Konfektionierwerkzeug, das für voll geschirmte RJ45-Steckverbinder geeignet ist, um die Kontakte und die Schirmung zu sichern. Bringen Sie schließlich eine kompatible Kabeltülle an, falls eine Zugentlastung oder zusätzlicher Schutz erforderlich ist.

Empfehlungen

Für optimale Leistung verwenden Sie diesen Steckverbinder mit einem geschirmten Twisted-Pair-Kabel des richtigen AWG-Bereichs und stellen Sie eine ordnungsgemäße Erdung der Schirmung sicher. Bestellen Sie bei Bedarf eine passende Kabeltülle separat, wenn Zugentlastung oder Umweltschutz erforderlich ist.
