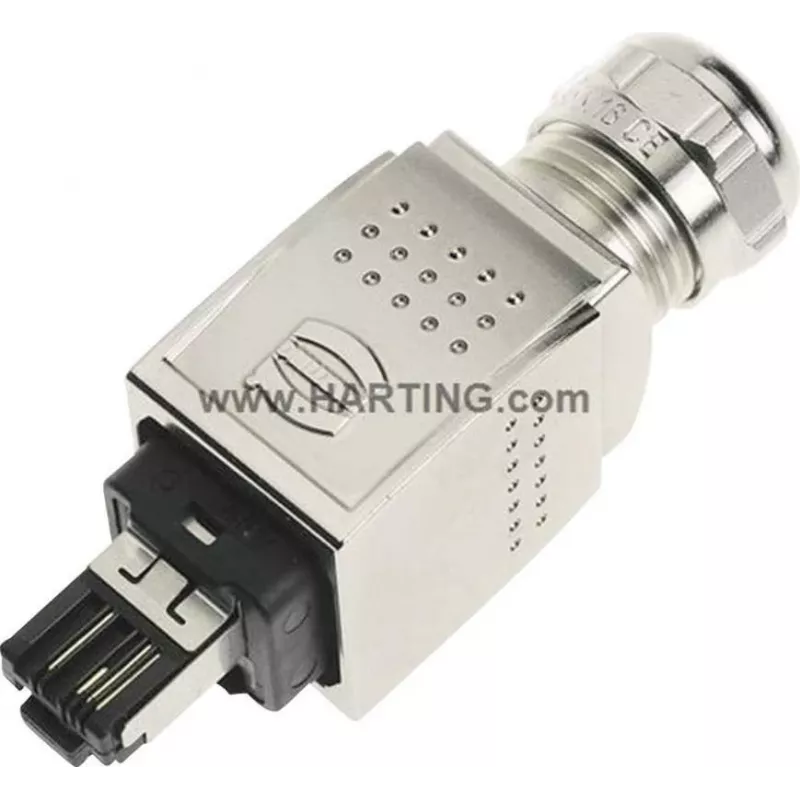

RJ45-Steckverbinder Harting Han PushPull 09 35 226 0401 gerade, 4-polig, Einbaueinsatz

Der Harting RJ45 Han PushPull Steckverbinder Modell 09 35 226 0401 ist ein gerader, 4-poliger Einbaueinsatz, entwickelt für industrielle Ethernet-Installationen. Der Einsatz verfügt über einen PushPull-Schnellverriegelungsmechanismus für sicheres Stecken und einfaches Trennen bei Wartungsarbeiten. Ausgelegt für geschirmte Ethernet-Anwendungen unterstützt er zuverlässige Signalübertragung, reduziert Stillstandzeiten durch schnelle Steckvorgänge und ermöglicht eine kompakte, platzsparende Integration in Schalttafeln von Steuerschränken und Gerätegehäusen.

Vorteile

Der Einbaueinsatz bietet ein PushPull-Verriegelungssystem, das sicheren Halt und werkzeugloses Lösen gewährleistet und Kabelwechsel sowie Wartung in engen Räumen vereinfacht. Seine gerade RJ45-Schnittstelle nimmt geschirmte Ethernet-Stecker auf und erhält die Kabelschirmungskontinuität für verbesserte EMV-Leistung. Die kompakte Bauform und das zuverlässige Gehäusematerial liefern mechanische Stabilität und Beständigkeit gegen typische industrielle Beanspruchungen, sodass ein zuverlässiger Betrieb in Schaltschränken und Maschinen möglich ist.

Geeignet für

• Industrielle Ethernet-Anschlüsse in Steuerschränken und Schaltanlagen
• Geschirmte Datenübertragung bei geforderter EMV-Leistung
• Paneleinbau in Werkzeugmaschinen und Automatisierungsanlagen
• Umgebungen, die schnellen Austausch und Wartung von Netzwerkverbindungen erfordern

Wichtige technische Daten

• Steckverbinderausrichtung: gerade
• Kontaktanzahl: 4-polig (RJ45-Schnittstelle)
• Montageart: Einbaueinsatz
• Verriegelungsmechanismus: PushPull-Schnellverriegelung
• Kabelkompatibilität: geschirmte Ethernet-Stecker (RJ45)
• Mechanische Ausführung: kompaktes, für den Schalttafeleinbau geeignetes Gehäuse für industrielle Gehäuse

Verwendung

Den Einbaueinsatz in die vorbereitete Aussparung der Gerätefrontplatte einsetzen und entsprechend der Plattendicke und der Montageanleitung des Gerätekonstrukteurs befestigen. Den passenden geschirmten RJ45-Stecker einrasten lassen, bis der PushPull-Mechanismus einrastet; die sichere Verriegelung durch leichtes Ziehen überprüfen. Zum Trennen die PushPull-Entriegelungshülse drücken und halten und den Stecker gleichmäßig abziehen. Die ordnungsgemäße Kabelschirmungskontinuität durch Verwendung kompatibler geschirmter Stecker und korrekte Schalttafelerdung sicherstellen.

Empfehlungen

Für eine zuverlässige Leistung geschirmte RJ45-Kabel verwenden und sicherstellen, dass der Steckverbinderkörper ordnungsgemäß geerdet ist, um den EMV-Schutz zu gewährleisten. Übermäßige mechanische Belastung der Steckfläche vermeiden und regelmäßige Inspektionsroutinen durchführen, um Verschmutzung oder Verschleiß zu prüfen, die die Kontaktintegrität beeinträchtigen könnten.
