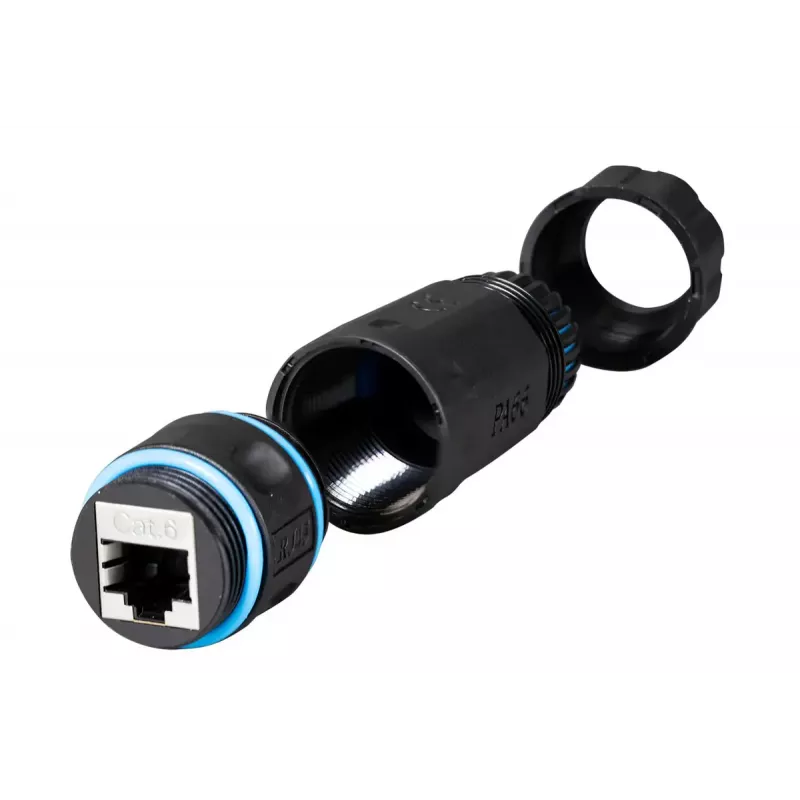

RJ45 Cat.6 IP68-Adapter EFB Elektronik Modell IP68DFKRJ45WP – wasserdichter Ethernet-Steckverbinder

Der EFB Elektronik RJ45 Cat.6 IP68-Adapter ist ein für den Außenbereich geeigneter, wasserdichter Kabelsteckverbinder mit integrierter Cat.6-RJ45-Buchse, der für die Erdverlegung und exponierte Installationen konzipiert ist. Er unterstützt Datenübertragungen bis 250 MHz (ISO/IEC 11801 Klasse E) und Geschwindigkeiten bis zu 5 Gbit/s. Somit bietet er eine abgedichtete Verbindungsstelle für Netzwerkkabel in rauen Umgebungen.

Vorteile

Der Steckverbinder bietet IP68-Schutz für zuverlässige Wasserdichtheit und Staubresistenz, eine einfache Installation und ein kompaktes Gehäuse (121,5 mm × 28 mm). Er eignet sich für Kabeldurchmesser von 4,5 mm bis 10 mm, verfügt über eine M16-Kabelverschraubung und ist für eine maximale Spannung von 125 V und einen Strom bis zu 1,5 A ausgelegt. Die integrierte Cat.6-Buchse vereinfacht den Abschluss, ohne die interne Verbindung der Umgebung auszusetzen.

Geeignet für

• Ethernet-Außenstrecken, die wasserdichte Abzweigungen erfordern
• Erdverlegte Netzwerkkabelverbindungen
• Temporäre oder dauerhafte Installationen in nassen oder staubigen Bereichen
• Außeneinsätze, bei denen ein einfacher Abschluss von Cat.6-Kabeln benötigt wird

Technische Daten

• Schutzklasse: IP68
• Steckverbindertyp: Integrierte Cat.6-RJ45-Buchse
• Normen: ISO/IEC 11801 Klasse E (bis 250 MHz)
• Datenrate: Bis zu 5 Gbit/s
• Spannung/Strom: Max. 125 V, max. 1,5 A
• Kabelverschraubung: M16
• Unterstützter Kabeldurchmesser: 4,5 mm – 10 mm
• Abmessungen (L × D): 121,5 mm × 28 mm

Gebrauchsanweisung

Bereiten Sie das Ethernet-Kabel vor, indem Sie den Außenmantel auf die Einstecktiefe des Steckverbinders abisolieren, führen Sie das Kabel durch die M16-Kabelverschraubung und schließen Sie die Adern gemäß der Standardverdrahtung (TIA/EIA 568) in die integrierte Cat.6-RJ45-Buchse an. Ziehen Sie die Verschraubung fest, um eine wasserdichte Abdichtung zu gewährleisten, und schließen Sie das Gehäuse gemäß den Herstelleranweisungen. Überprüfen Sie die Verbindung und testen Sie die Netzwerkleistung nach der Installation.

Empfehlungen

Für langfristige Zuverlässigkeit stellen Sie sicher, dass der Steckverbinder an Kabeln innerhalb des angegebenen Durchmesserbereichs (4,5–10 mm) installiert wird und die M16-Verschraubung korrekt angezogen ist. Vermeiden Sie mechanische Belastungen der RJ45-Buchse und überprüfen Sie die Dichtungen regelmäßig in Umgebungen mit starker Feuchtigkeit oder Bodenbewegungen.
