RJ-12-Steckverbinder EFB Elektronik 37513.1-100

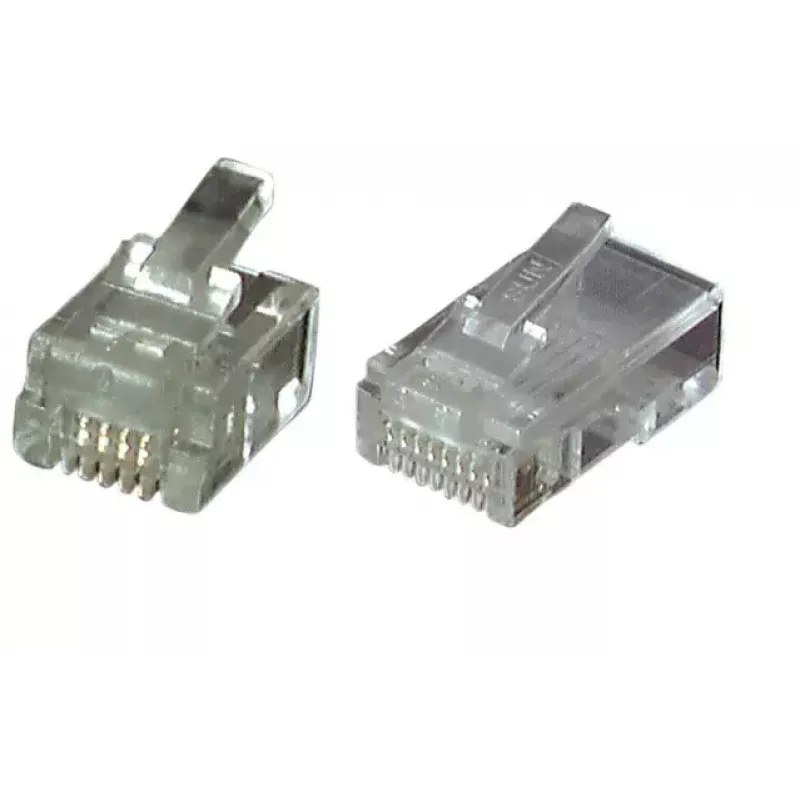

Der EFB Elektronik RJ-12 UTP E-MO 6/6 SF-Steckverbinder ist ein transparenter, ungeschirmter Modularsteckverbinder für Flachkabel. Er wird in einer Packung mit 100 Stück geliefert und ist für zuverlässige Telekommunikations- und Netzwerkverbindungen im 6P6C RJ12-Format konzipiert. Er gewährleistet eine gleichbleibende Kontaktleistung für kleine bis mittlere Verkabelungsaufgaben.

Vorteile

Der Steckverbinder unterstützt die standardmäßige RJ12 (6P6C)-Pinbelegung und ist in einem transparenten Gehäuse gefertigt, das eine einfache Überprüfung der Leiterausrichtung ermöglicht. Als ungeschirmte Ausführung eignet er sich für typische Telefon- und Niedergeschwindigkeits-Datenanwendungen in Innenräumen und wird in einer Großpackung mit 100 Stück geliefert, um mehrere Konfektionierungen oder Installationen abzudecken.

Geeignet für

• Telefonerweiterungen und Nebenstellenanlagen
• Niedergeschwindigkeits-serielle oder Signalverbindungen
• Netzwerke in kleinen Büros und zu Hause mit flachem Telefonkabel

Technische Daten

• Steckverbindertyp: RJ-12 (6P6C)
• Schirmung: ungeschirmt (UTP)
• Kompatibles Kabel: flaches Telefonkabel
• Produktfarbe: transparent
• Packungsmenge: 100 Stück
• Hersteller: EFB Elektronik, MPN 37513.1-100, EAN 4049759133870

Gebrauchsanweisung

Bereiten Sie ein geeignetes flaches Telefonkabel vor, indem Sie den Außenmantel abisolieren und die Leiter entsprechend der gewünschten 6P6C-Pinbelegung anordnen. Führen Sie die Leiter vollständig in das Steckergehäuse ein, sodass jeder Draht seinen Kontakt erreicht. Verwenden Sie eine geeignete Crimpzange, die für RJ10/RJ11/RJ12/RJ45 ausgelegt ist (z.B. Art.-Nr. E-MUC410), um den Steckverbinder auf das Kabel zu crimpen. Für RJ69-kompatible Werkzeuge verwenden Sie bei Bedarf Art.-Nr. 39945.2. Überprüfen Sie jede Konfektionierung visuell und mit einem Durchgangsprüfer, bevor Sie die Leitung in Betrieb nehmen.

Empfehlungen

Lagern Sie die Steckverbinder in einer trockenen, staubfreien Umgebung und verwenden Sie eine kompatible Crimpzange, um zuverlässige Konfektionierungen zu gewährleisten. Vermeiden Sie die Verwendung dieser ungeschirmten Steckverbinder in Umgebungen mit hoher elektromagnetischer Interferenz; wählen Sie einen geschirmten Steckverbinder, wenn ein verbesserter EMI-Schutz erforderlich ist.
