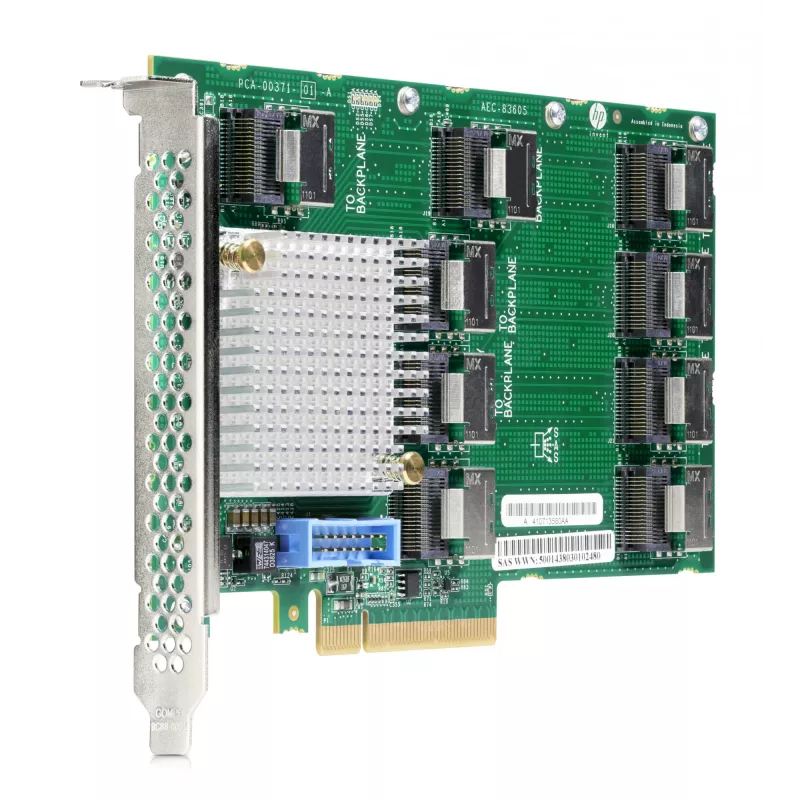

RAID-Controller HPE 870549-B21

Die HP SAS Expander Card ermöglicht die interne Speichererweiterung für HP ProLiant DL380 Gen9 Server, indem sie die Unterstützung von mehr als acht internen Festplatten ermöglicht, wenn sie mit einem von Gen9 unterstützten Smart Array oder Smart HBA Controller verwendet wird. Diese Karte in voller Bauhöhe bietet 12 Gb/s SAS-Konnektivität und verfügt über neun interne Anschlüsse mit bis zu 26 physischen Verbindungen. Das Kit enthält die erforderlichen Kabel zum Anschluss unterstützter interner SAS-Laufwerkskäfige für den DL380 Gen9 Server.

Vorteile

Die SAS Expander Card erhöht die interne Festplattenkapazität ohne externe Gehäuse und ermöglicht RAID-Konfigurationen über mehr als acht Laufwerke hinweg, wenn sie mit einem unterstützten HP Smart Array oder Smart HBA Controller kombiniert wird. Sie bietet 12 Gb/s SAS-Konnektivität, neun interne Anschlüsse und Verwaltung über den HP Smart Storage Administrator, der in die intelligenten Bereitstellungstools des Servers integriert ist. Alle erforderlichen Kabel für unterstützte DL380 Gen9-Laufwerkskäfige sind enthalten.

Geeignet für

• Erweiterung der internen Speicherkapazität in HP ProLiant DL380 Gen9 Servern
• Erstellung von RAID-Arrays über mehr als 8 interne Laufwerke (bei Verwendung mit einem unterstützten Controller)
• Hinzufügen eines zusätzlichen internen Laufwerkskäfigs und Verwaltung aller Laufwerke über ein Smart Array oder Smart HBA

Technische Daten

• SAS-Konnektivität: 12 Gb/s
• Interne Anschlüsse: 9
• Maximale unterstützte physische Verbindungen: 26
• Formfaktor: Erweiterungskarte in voller Bauhöhe
• Kompatibilität: HP ProLiant DL380 Gen9 Server (erfordert von Gen9 unterstützten Smart Array oder Smart HBA Controller)

Verwendung

Installieren Sie die SAS Expander Card in voller Bauhöhe in einen verfügbaren PCIe-Steckplatz im DL380 Gen9 Server und verbinden Sie sie mit dem Smart Array oder Smart HBA Controller über die mitgelieferten Kabel. Schließen Sie unterstützte interne SAS-Laufwerkskäfige gemäß der Server-Hardwareanleitung an die internen Anschlüsse der Karte an. Konfigurieren und verwalten Sie die angeschlossenen Laufwerke und RAID-Arrays mit dem HP Smart Storage Administrator-Dienstprogramm, das über die intelligente Bereitstellungsschnittstelle des Servers verfügbar ist.

Empfehlungen

Verwenden Sie die SAS Expander Card nur mit von Gen9 unterstützten HP Smart Array oder Smart HBA Controllern und konsultieren Sie die DL380 Gen9 Hardwaredokumentation für unterstützte Laufwerkskäfigkombinationen und Verkabelung. Stellen Sie sicher, dass Firmware und HP Smart Storage Administrator auf dem neuesten Stand sind, bevor Sie RAID über erweiterte Laufwerkssätze konfigurieren.
