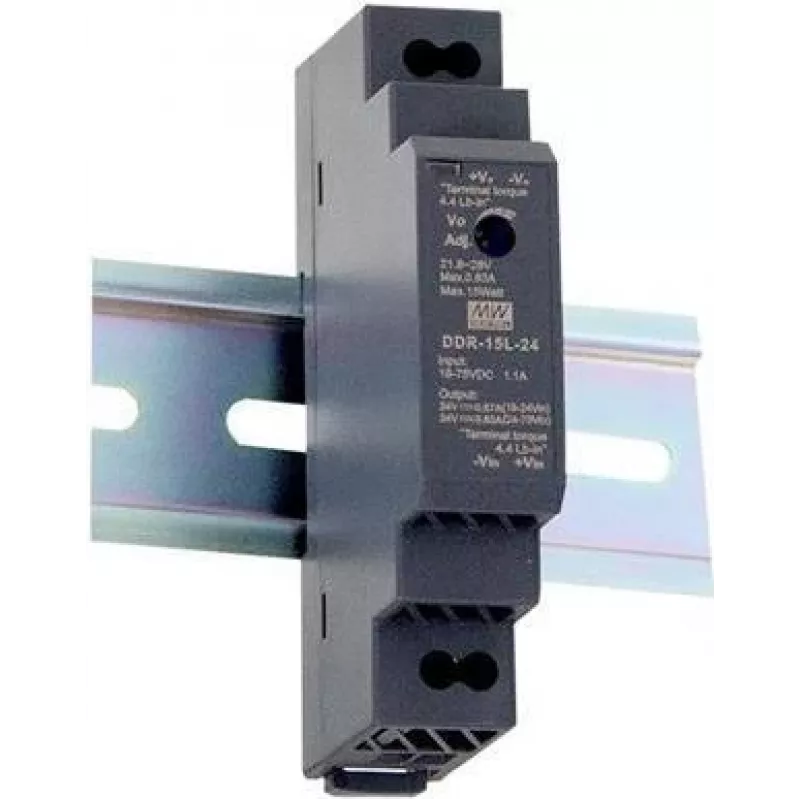

MEAN WELL DDR-15L-24 Netzteil und Spannungswandler, 15 W

Das MEAN WELL DDR-15L-24 ist ein ultrakompakter DIN-Schienen-DC-DC-Wandler für den industriellen Einsatz. Es akzeptiert einen weiten Eingangsbereich von 18–75 VDC und liefert einen geregelten Einzelausgang von 24 VDC mit einer Gesamtausgangsleistung von 15 W. Das Modul ist RoHS-konform, leicht (68 g) und hat eine geringe Stellfläche (54,5 mm Tiefe × 90 mm Höhe), was eine einfache Integration in Schaltschränke und Maschinen ermöglicht.

Vorteile

Das DDR-15L-24 liefert eine stabile 24-VDC-Ausgabe aus einem weiten Eingangsspannungsfenster und reduziert so die Notwendigkeit mehrerer Stromquellen. Seine DIN-Schienen-Bauform und die schlanke Tiefe sparen Platz auf der Montageplatte, während das geringe Gewicht die Montage vereinfacht. Die RoHS-Konformität gewährleistet, dass es die Umweltsicherheitsanforderungen für Industrieinstallationen erfüllt.

Geeignet für

• Versorgung von Industrie-Steuermodulen und SPS, die 24 VDC benötigen
• Embedded-Systeme und Automatisierungsgeräte mit großen Eingangsspannungsschwankungen
• Nachrüstungen und kompakte Schaltschränke mit begrenztem Platz

Wichtige Spezifikationen

• Modell: MEAN WELL DDR-15L-24 (MPN: DDR-15L-24)
• Eingangsspannung: 18–75 VDC
• Ausgang: 24 VDC, Gesamtleistung 15 W
• Ausgangsstrom: bis zu 0,63 A (bei 24 V Ausgang, entsprechend 15 W)
• Abmessungen (Tiefe × Höhe): 54,5 mm × 90 mm
• Gewicht: 0,068 kg
• Konformität: RoHS
• Packungsmenge: 160 Einheiten pro Packung
• EAN: 4021087050876

Verwendung

Montieren Sie das DDR-15L-24 auf einer Standard-DIN-Schiene im Schaltschrank. Schließen Sie den DC-Eingang innerhalb des angegebenen Bereichs von 18–75 VDC unter Beachtung der korrekten Polarität an die Eingangsklemmen an. Verbinden Sie den 24-VDC-Ausgang mit der Last und stellen Sie sicher, dass der angeschlossene Strom den Nennausgang des Wandlers nicht überschreitet. Sorgen Sie für ausreichende Belüftung und befolgen Sie alle örtlichen Verdrahtungs- und Sicherheitsvorschriften während der Installation.

Empfehlungen

Das Gerät sollte von qualifiziertem Personal installiert werden. Überprüfen Sie vor dem Einschalten den Eingangsspannungsbereich und den Laststrom. Für einen zuverlässigen Betrieb vermeiden Sie die Montage in der Nähe von Wärmequellen und lassen Sie Freiraum für die Luftzirkulation.
